Paso 1: LM358N y IRFZ44

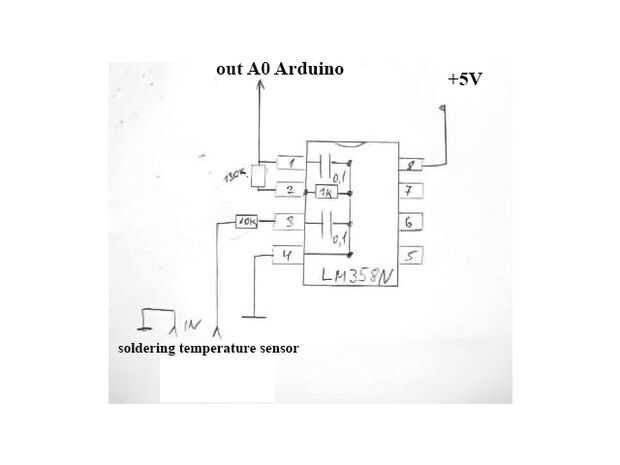

Para controlar la manija una soldador primera cosa que necesitamos para eliminar los datos del sensor de temperatura, esto nos ayudará a LM358N. Este esquema ya se está ejecutando en mí casi 2 años.
Usted puede notar que la toma vacía cerca el indicador está en blanco bajo LM358N, sólo analógico KA358 mostró pobres resultados en su trabajo. Así que tomé la unidad de sensores de temperatura en el LM358N para estación de soldadura con un secador de pelo

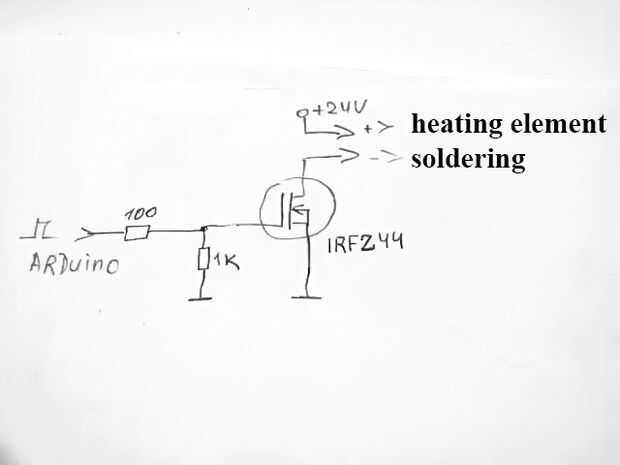

A continuación, necesitamos control (vuelta encendido y apagado) el elemento calefactor del soldador, esto ayudará a transistor de conmutación IRFZ44. Su conexión es muy simple:
Quiero llamar su atención sobre el futuro funcionamiento del elemento calefactor. Incluyen en tres fases por la modulación PWM. En el inicio del programa incluirá a potencia casi máxima (90% ciclo de trabajo), cuando acercándose a una potencia de la temperatura predeterminada es reducido (35-45% ciclo de trabajo), y la diferencia mínima entre la temperatura actual y deseado reducir al mínimo (30-35% ciclo de trabajo). Así eliminamos la inercia de sobrecalentamiento. Otra vez, soldadura estación trabajando constantemente por casi 2 años y el fusor no está en carga plena continua (que prolonga su vida útil). Todos los ajustes se pueden editar en el programa.
