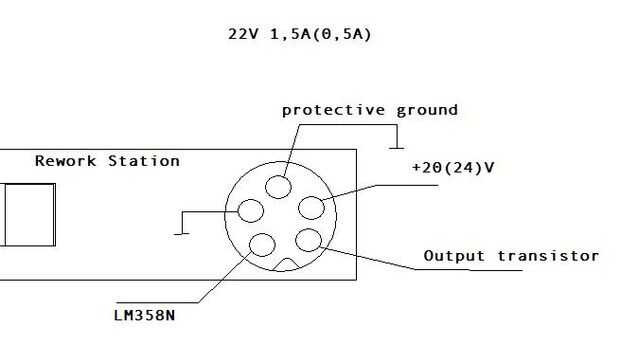

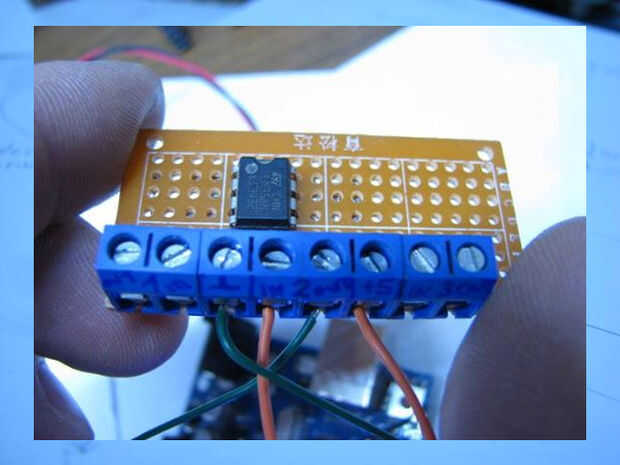

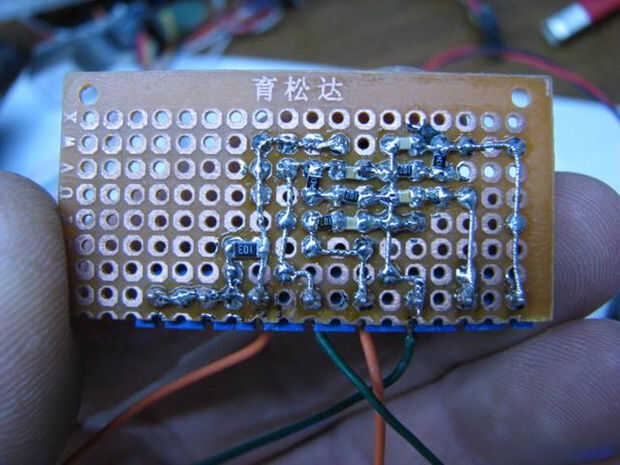

Paso 2: Conectar el soldador necesidad el siguiente esquema:
Conectar el soldador es necesario el siguiente
Tenga en cuenta que el conector en el panel de la estación, pero no en la manija.
Muy insisten: Compruebe la manija antes de empezar, relajarse y comprobar la integridad de la resistencia, así como los exacta cables en el conector.

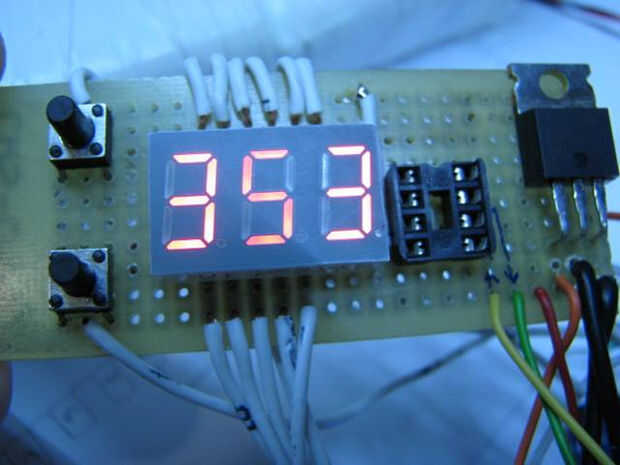

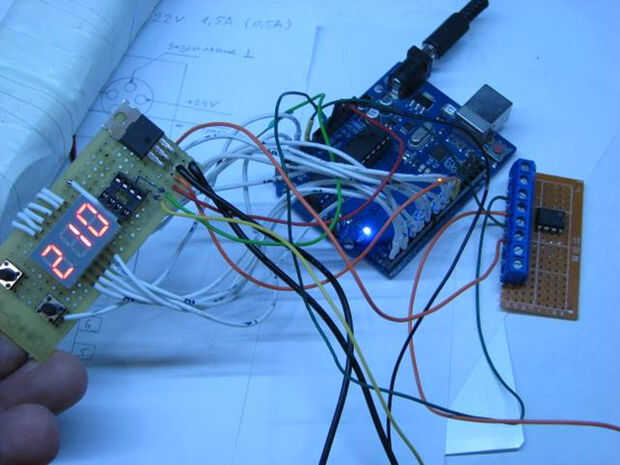

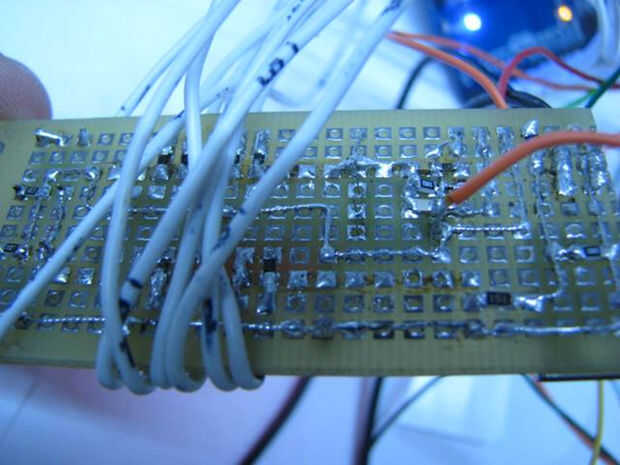

. A continuación, necesitamos un controlador para demostrar, elegí el Arduino Uno - como el más popular y conveniente. Tenga en cuenta que hago soldador estación, y le permite seleccionar el controlador. Además, tenemos dos botones para coger para arriba con el + 5 v 10 k resistencia y display de 7 segmentos en tres categorías. Segmentos de conclusiones que conectado a través de una resistencia de 100 ohmios.
Ánodo:
D0-
D1 - b
D2 - con
D3 - d
D4 - dirección
D5 - F
D6 - g
D7 - DP
cátodo:
D8 - cátodo 3
D9 - cátodo 2
D10 - cátodo 1
También me gustaría señalar que ponemos un botón en los pines analógicos 3 y 2. Y en el programa, me pregunto como analógica. Hice esto para no confundir a las generaciones más jóvenes. No todo el mundo sabe dónde encontrar el pin 14, 15 y 16. Y considerando que la velocidad es suficiente memoria en el controlador y mucho, entonces será más fácil.
