Hechicería de prototipado con SPACEBREW (3 / 7 paso)

Paso 3: Prueba 3: Arduino y procesamiento para Web (SPACEBREW)

Vamos a montar una red de Spacebrew que permite que los datos de Arduino ser recibido en un explorador web. En este ejemplo, vamos a utilizar un Arduino Unode regular. El Arduino se comunicará con procesamiento utilizando comunicación serial. Proceso enviará nuestros datos al navegador web a través de la red de Spacebrew. Bien sé que suena un poco intimidante, pero te aseguro que no es tan malo.

Descargar a continuación:

• Arduino
• Instructables_Arduino_Test3.zip
• Instructables_Processing_Test3.zip
• Instructables_Web_Test3.zip

Todo el código para este paso es idéntico a las dos secciones anteriores por lo que no aprovecho cualquier momento para repasar el código.

Prueba A - sólo Arduino

Conecte un sensor (cualquier sensor analógico) con el conector analógico Arduino cero. Para este ejemplo estoy utilizando un sensor de presión. Aviso que también se necesita una resistencia en serie con la mayoría de los sensores analógica. También Conecte un LED entre pin 11 y la tierra.

Abrir 'Instructables_Arduino_Test3' en Arduino y subirlo a la ONU. Abra el serial monitor para interactuar con el sensor. Ver el video de abajo.

Prueba B - Arduino para procesamiento

El Arduino debe comunicarse con el proceso a través de la conexión en serie (USB).

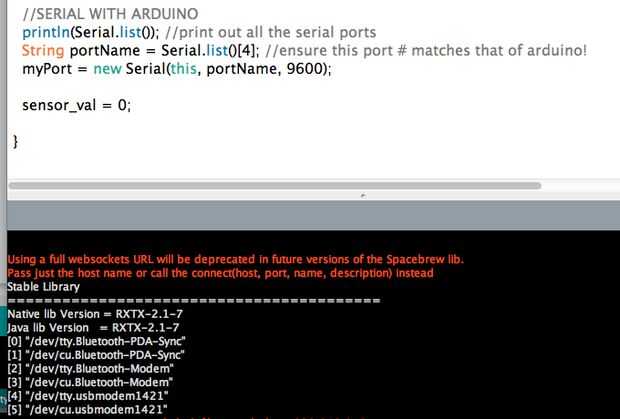

Open 'Instructables_Processing_Test3' en el proceso. Asegúrese de que el número de puerto serial correcto se escribe (ver imagen). Si no, Arduino y procesamiento serán incapaces de comunicarse. Si los puertos son correctos, pero no de comunicación, haga lo siguiente: dejar de procesar, reiniciar tu Arduino (haga clic en el botón en el tablero), luego reiniciar proceso.

Cuando interactúas con el sensor deben pasar los datos a través de procesamiento. Ver el video de abajo.

Prueba de C - Arduino y procesamiento para Web

Y ahora, el último paso - que el Arduino para hablar directamente a la web.

FUNCIONAMIENTO Instructables_Arduino_Test3, Instructables_Processing_Test3 y Instructables_Web_Test3.

ABRIR 'Instructables_Web_Test3/index.html' en un explorador web.

VISITA http://spacebrew.github.io/spacebrew/admin/admin.html?server=sandbox.spacebrew.cc

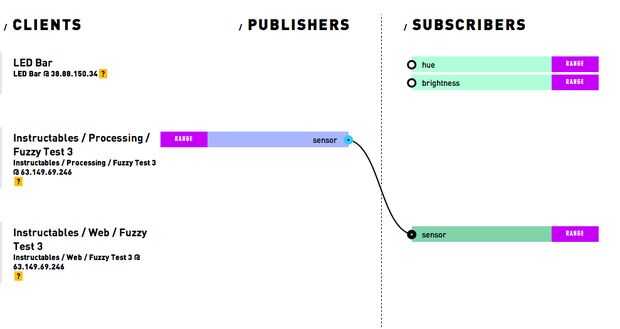

CONECTAR los dos nodos de 'rango' (ver imagen).
