Hechicería de prototipado con SPACEBREW (5 / 7 paso)

Paso 5: Prueba 5: Arduino Ethernet a Internet (con SPACEBREW)

En el paso 3 hemos utilizado un Arduino juntada con procesamiento a comunicarse a través de la web. Era un poco torpe - que requieren un portátil adicional junto con el Arduino. El escudo de Arduino ethernet resuelve esto. En este sencillo ejemplo le mostrará cómo puede usar el Arduino para enviar datos a una aplicación web.

Descargar a continuación:

• (Biblioteca Spacebrew Arduino) https://github.com/labatrockwell/spacebrew-Arduino-Library
• (Biblioteca de websocket Spacebrew Arduino) https://github.com/labatrockwell/ArduinoWebsocketClient
• Instructables_ArduinoEthernet_Test5.zip
• Instructables_Web_Test5.zip

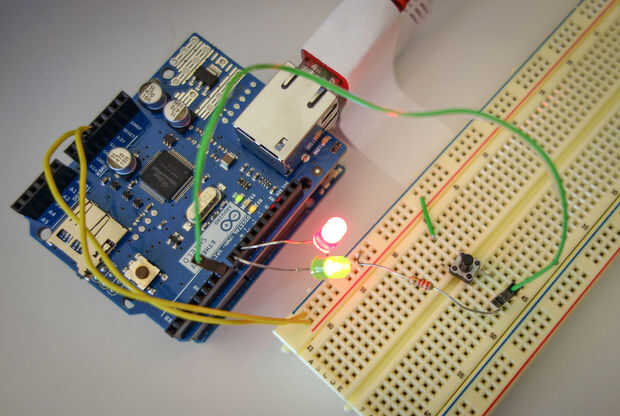

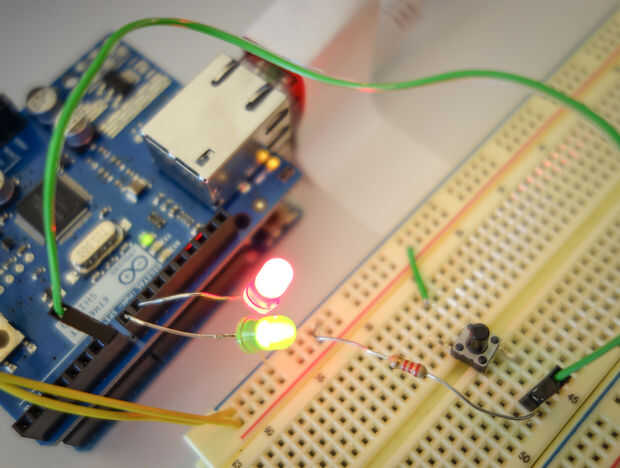

Construir el circuito que se ve en la imagen. Pulsador conectado a 7. LED conectado a 8. LED conectado a 9.

Ponga los archivos de biblioteca en la carpeta de las bibliotecas de Arduino: 'bibliotecas de arduino de documentos'. Tenga en cuenta que si usas Windows el directorio será diferente.

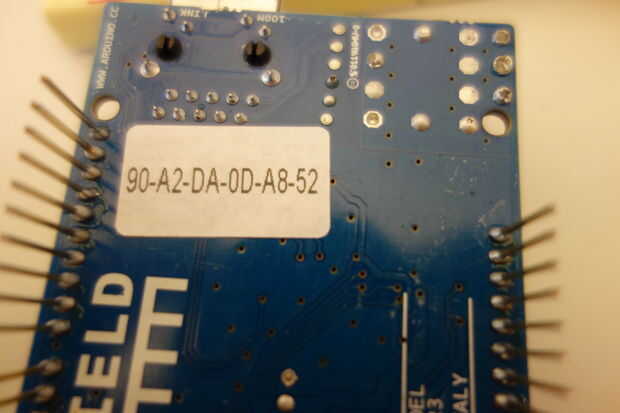

Cerrar y abrir el Arduino. Abrir 'Instructables_ArduinoEthernet_Test5.ino'. Necesitará editar una línea de código para incluir la dirección MAC de tu escudo de ethernet. La dirección MAC debe aparecer como una gran pegatina blanca en la parte inferior de su escudo de Ethernet (ver imagen).

uint8_t mac [] = {0x90, 0xA2, 0xDA, 0x0D, 0xA8, 0x52};

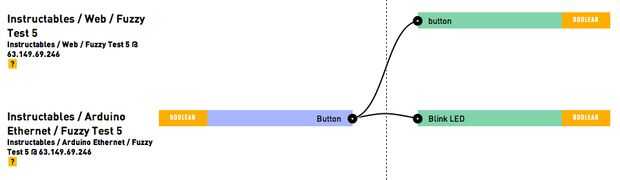

Subir el código a tu Arduino. Abrir la caja de arena de spacebrew: http://spacebrew.github.io/spacebrew/admin/admin.html?server=sandbox.spacebrew.cc. Debería ver ' Instructables / Arduino Ethernet / Fuzzy de prueba 5' en la lista de clientes!

Abrir 'Instructables_Web_Test5/index.html' en un explorador web.

Prueba
