Hecho a mano IR remoto (1 / 5 paso)

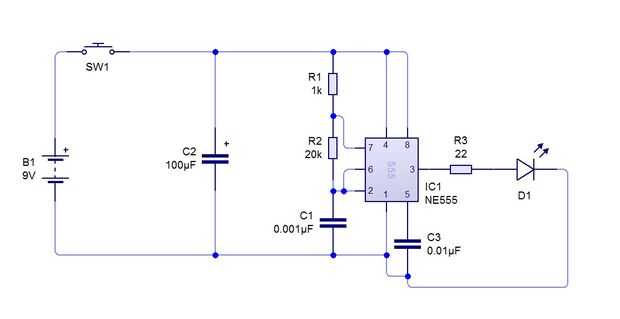

Paso 1: Esquema

En el circuito anterior, es con cable Temporizador 555 como un multivibrador Astable. El capacitor de 100μF (C1) se utiliza para reducir la ondulación en la fuente de alimentación. 1 ° y 8 pernos de 555 se utilizan para dar alimentación Vcc y GND respectivamente. pin 4 es el pin de reset que es entrada baja activa, por lo tanto, se conecta a Vcc. 5 pin es el pin de Control de tensión que no se utiliza en esta aplicación, por lo tanto, está conectado a tierra mediante un condensador para evitar ruidos de alta frecuencia a través de ese pin. Condensador C2, resistencias R1, R2 determina el período de oscilación. Cargos de C2 condensador a Vcc a través de los resistores R1 y R2. Descargas a través del Resistor R2 y el pin 7 del 555. El voltaje en el capacitor C2 está conectado a los comparadores internos a través de los pines 2 y 6 de 555. Salida se toma del pin del IC 3ed. Carga constante de tiempo del condensador (período alta de salida) se determina por la expresión 0.693(R1+R2) C2 y descarga constante de tiempo (período bajo de salida) se determina por 0.693R2C2. Son aproximadamente iguales.

Puede usar el pin RESET del 555 para la transmisión de datos binarios.
