Hecho a mano IR remoto (4 / 5 paso)

Paso 4: Cálculo de algunos

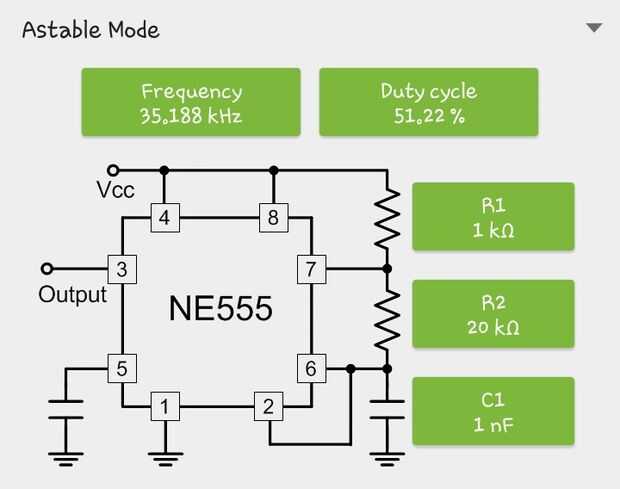

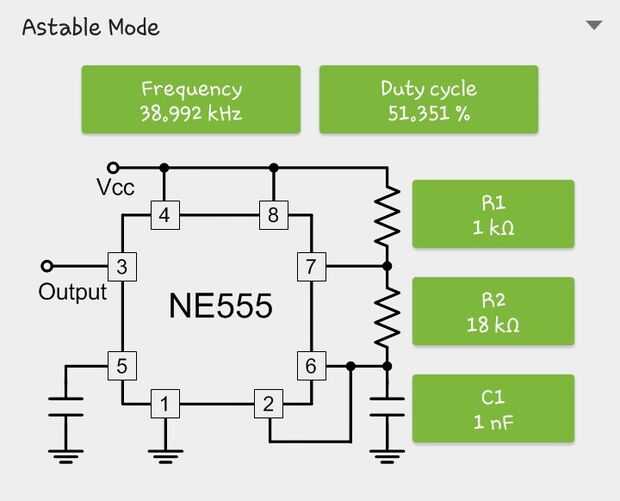

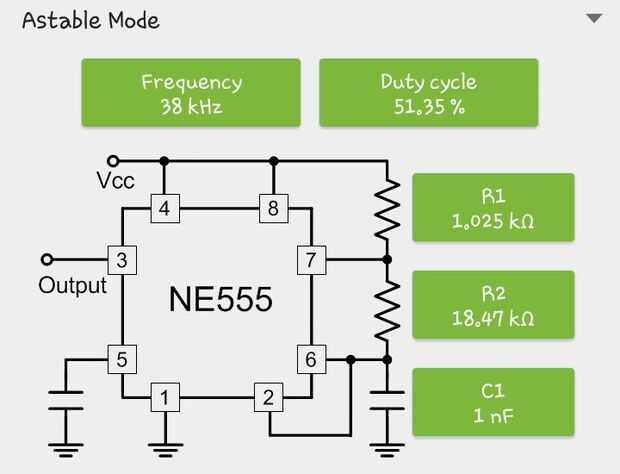

Ya que estamos usando este circuito en modo Astable y necesitamos 38 khz entonces tenemos que usar R1 = 1.025 k, R2 = 18.47 k y c1 = 1nf o nosotros podemos decir 0.001uF. Ya que nosotros no podemos 18,47 k y 1.025 resistencia k luego utilizamos aquí es resistencia de 20k y 1 k después de usar estos resistencia obtenemos 35,188 khz. Si usamos resistencias exactas de k de 18 K y 1 en el circuito dará 38,992 khz. Desde el pin 5 es el pin de Control de tensión que no se utiliza en esta aplicación, por lo tanto, que está en tierra mediante un condensador para evitar ruidos de alta frecuencia a través de ese pin. C3 = 0.01uF voluntad no va a efecto en la parte de cálculo. por lo que se puede quitar. Depende totalmente de usted.
