Hecho en casa juguete caja registradora con Arduino (3 / 4 paso)

Paso 3: Poner todo junto

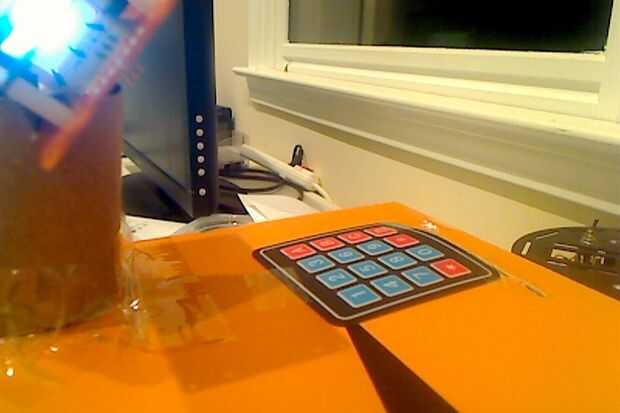

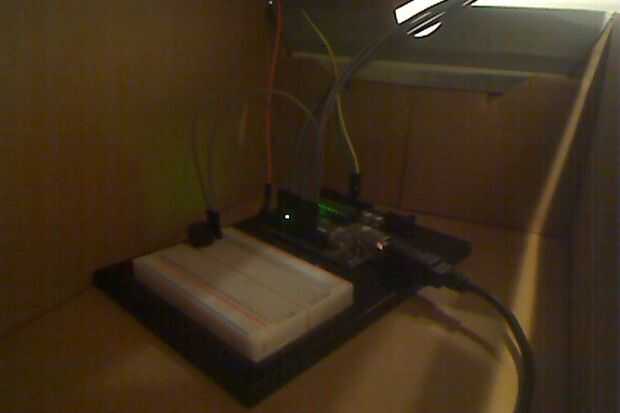

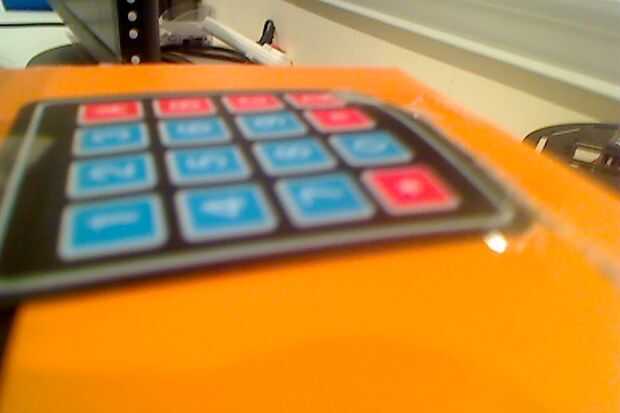

Coloque el Arduino en la caja y conectar el teclado y la pantalla lcd. Cinta hacia abajo del teclado.

Consejo: Cortar dos muescas en el tubo de cartón y luego la pantalla de lcd en las muescas para que está parado para arriba.

Pinout

Por lo tanto, el pinout va como sigue. El zumbador '+' debe corresponder a Arduino pin 5. Pines del teclado de izquierda a derecha deben ser pines de Arduino 9 8 7 6 13 12 11 10. El siguiente paso será el pinout del lcd.
