Paso 4:

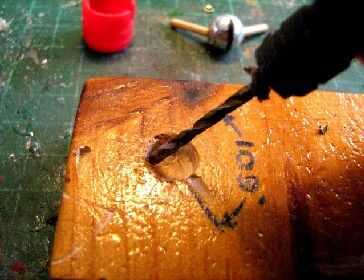

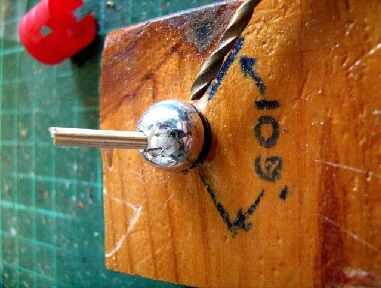

Ahora se perforan los orificios restantes de dos 109.5 0en consonancia con las marcas y dos más largos de 12 mm de pincho de bambú pegado en los agujeros. El resultado será un centro de átomo tetraédrico con cuatro bonos en ángulos de 109,5 0 estos son utilizados para hibridación sp3 átomos, como el átomo de carbono en metano. Centros de átomo para sp3 nitrógeno, oxígeno y azufre se pueden hacer en la misma plantilla, pero usando sólo el número de dientes. Prefiero dejar los dientes extras en su lugar para representar a pares solitarios de electrones (si procede).
Una vez que las plantillas están fabricadas, estás listo para comenzar a construir y pintar un stock de centros del átomo para el kit modelo. Mínimo a partir de kit tendría alrededor de 20 átomos de carbono, compuestos por 12 tetraedros de sp3, 6 sp2 trigonal bipyramids y 2 átomos sp octaédricos en negro, 8 nitrógenos (4 sp3, sp2 2 y 2 sp en azul), 6 oxígenos (4 sp3 y sp2 2 en rojo) y 36 hidrógenos (bolas de 6 mm, con un solo diente, blanco). Unos flúor (verde) y átomos de cloro (amarillo-verde) también pueden ser útiles.
Usted también necesitará una colección de tubos de bond cortado a la longitud conveniente, dependiendo de la escala de los modelos que desea construir. Una escala conveniente es 30 mm = 100 pm, así que para la mayoría de los bonos en las moléculas orgánicas, una longitud estándar de 35 mm sería satisfactoria. Dos bolas de diámetro de 12 mm por 35 mm de la tubería de la voluntad de tienen una distancia de 47 mm entre los centros del átomo, que corresponde a 157 pm en esta escala. Los tubos de enlace pi se cortan a una longitud de 75 mm.
Si sólo utiliza tubo claro para todos los bonos, o pintar el tubo para que coincida con los colores del átomo es una cuestión de elección. Prefiero usar tubos de colores para los enlaces de la sigma sólo y claro tubo para bonos de pi. El tubo puede necesitar ser prelacada con una imprimación base solvente antes de aplicar las capas de acrílico color, caso contrario que el acrílico puede desprenderse. Una capa final de laca acrílica impide que las partes ser suciedad de la manipulación.
Un kit casero construido de esta manera tendrá algunas pequeñas variaciones dimensionales en comparación con productos de producción masiva inyección, pero es muy adecuado para los estudios no cuantitativa de la geometría de las moléculas orgánicas hasta niveles de postgrado. Estereoquímica trata principalmente las posiciones relativas de los átomos, en lugar de valores precisa de distancias y ángulos. Programas modelos informáticos son más adecuados para estudios cuantitativos.
