Paso 2: paso

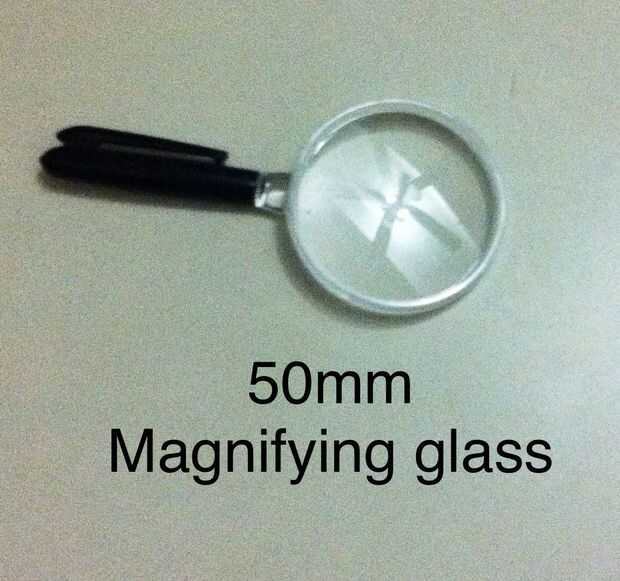

1 encontrar un can(tube) de pringles vacía o algo similar que encajaría en la lupa de 50mm en él.

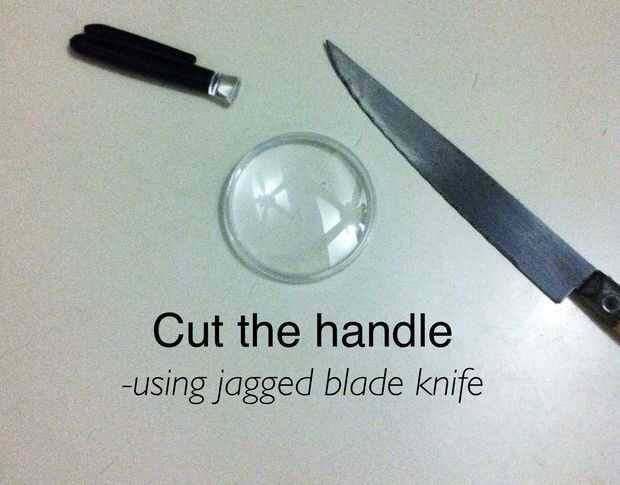

2.Prepare el lente-cortando el mango de la lupa.

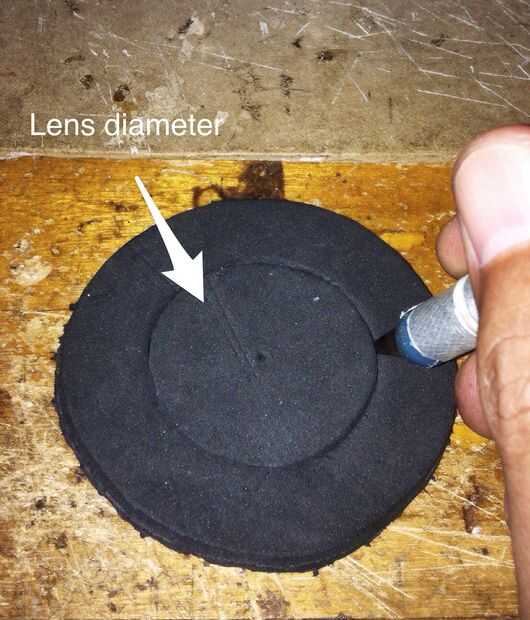

3 preparar y cortar la espuma según el diámetro de la lente (que i utilizado 50 mm) (como se ve en la imagen)

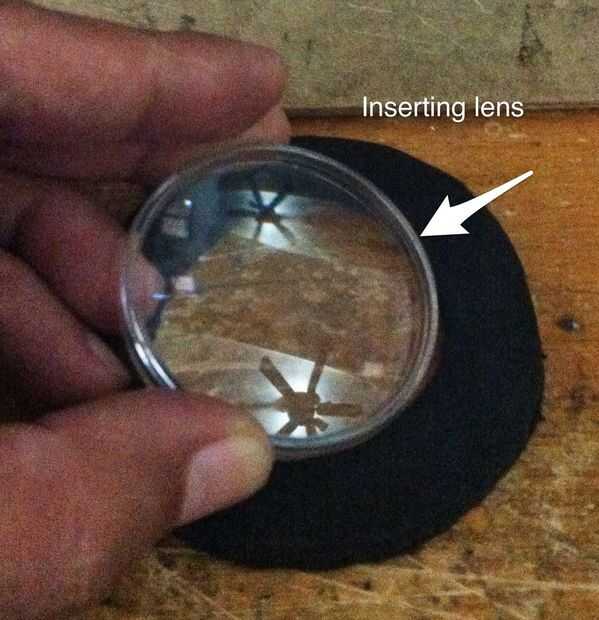

4 cortar la pringles puede por lo menos 100 mm largo y coinciden otros 20mm anillo de prevención el bisel de la lente Deslice dentro del tubo.

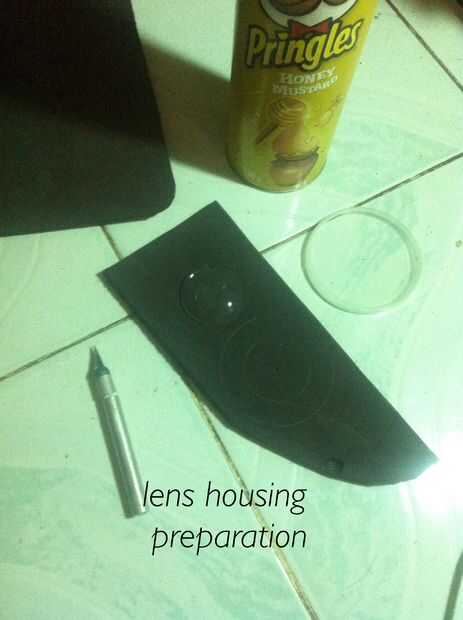

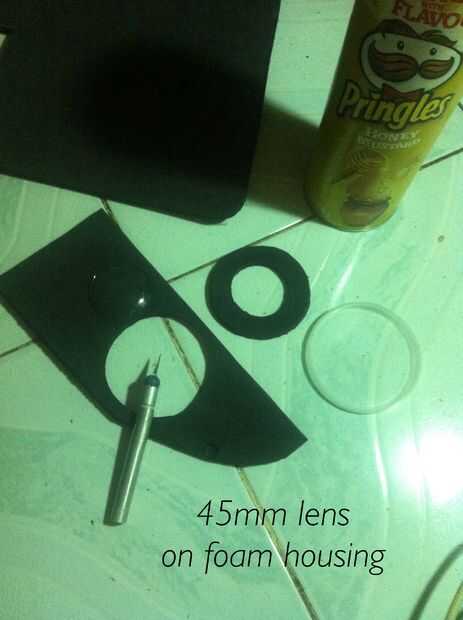

5 preparar la espuma siguiendo el bosquejo de diseño en la imagen de abajo que cabría pantalla de 3,5 pulgadas teléfono hasta pantalla 4,7
6 preparar el soporte de colocación del tubo (como se ve en la imagen)
7 preparar el soporte de smartphone (como se ve en la imagen)
8 montar todos juntos (como se ve en la imagen)
9. probar su proyecto., ajustando el tubo de la lente hacia adentro (para ensanchar para arriba de la proyección) o hacia afuera (para ampliar por proyección)

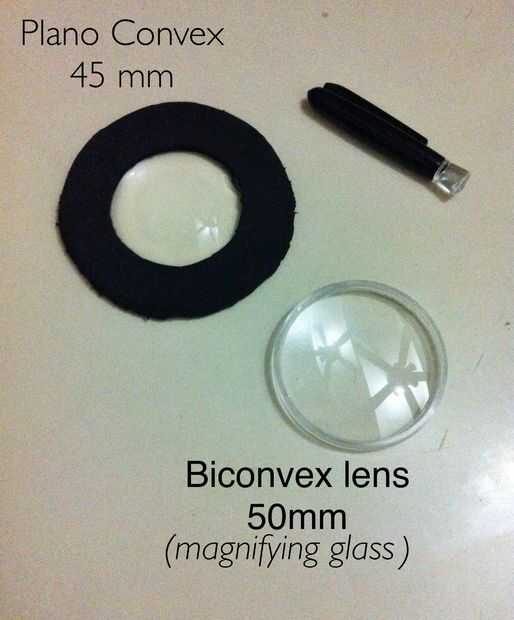

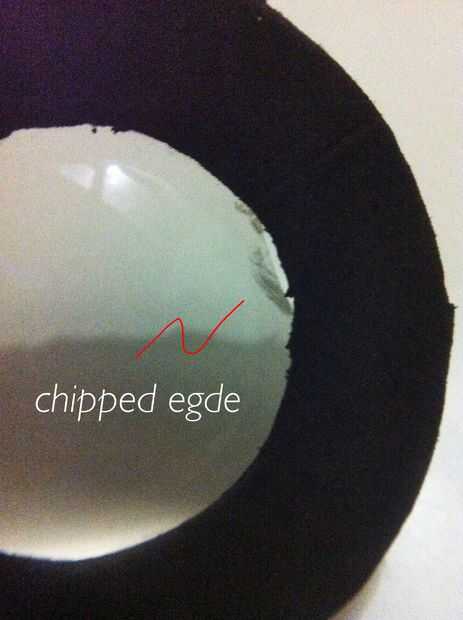

10 tenga cuidado en la manipulación de la lente., como se puede ver en la imagen un "lente astillada" (plano convexo lente) se me cayó mientras realizaba el proyecto. Reemplazado con lente de 50mm.
NOTA:
• Este proyecto está diseñado para el iPhone 4S / 4G (con 3,5 de pantalla) pero me puede modificado según la pantalla smartphones hasta pantalla de 4.7. Como proyector del caja de la vivienda fue diseñada hasta smartphones de 70 mm de ancho.
-modificando sólo de Smartphone rápido-ranura para insertar
•Los mismos principios se aplican en proyectar la pantalla de teléfonos inteligentes en una lente biconvexa de 50mm es aplicable sin necesidad de modificar la colocación de la lente y el tubo.
• Antes de comenzar con su smartphone en el proyector.
* Cambiar el nivel de brillo al máximo
* Abrir tu video o imageslides en modo apaisado y bloquear la configuración de orientación a lockmode antes de jugar el video-porque el vídeo o la imagen a proyectar debe invertirse antes de insertar el teléfono inteligente en el proyector.
