Paso 4: Combinar los Kits

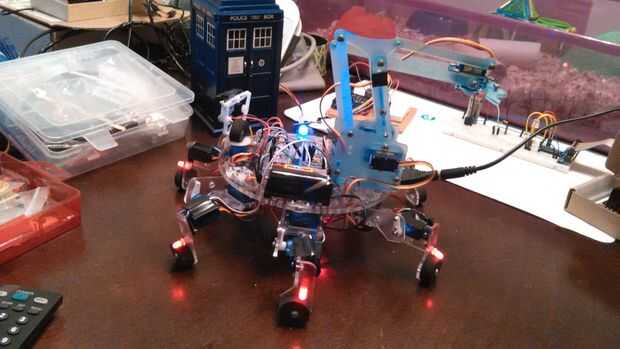

La combinación de los dos kits resultó para ser increíblemente fácil y no requiere incluso alguna pieza extra.

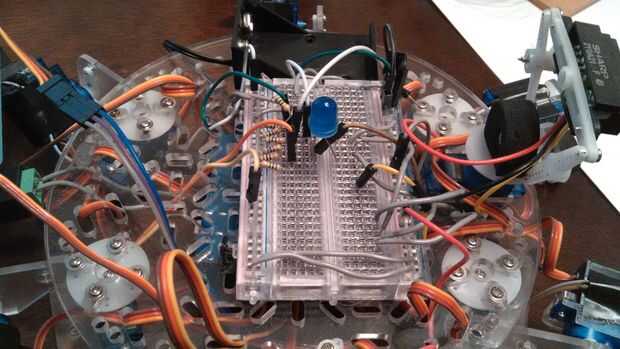

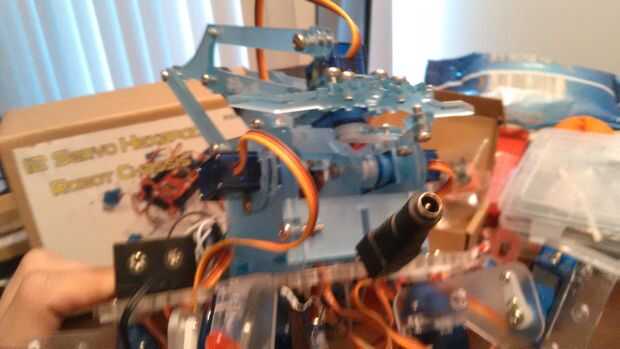

1. debe haber un espacio en la parte superior del chasis para el MeArm que se unirá.

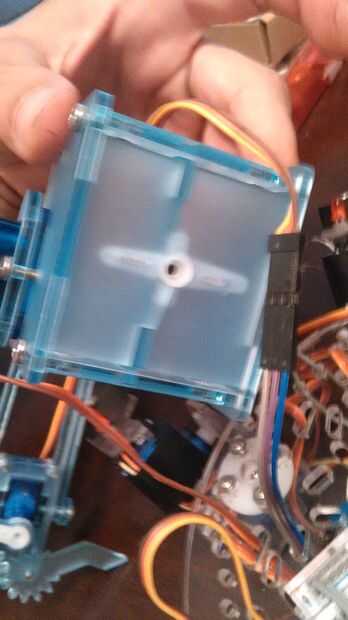

2. deje el cuerno del servo en su lugar después de separar el MeArm de su base servo como actuará como el tornillo al tornillo que utilizaremos.

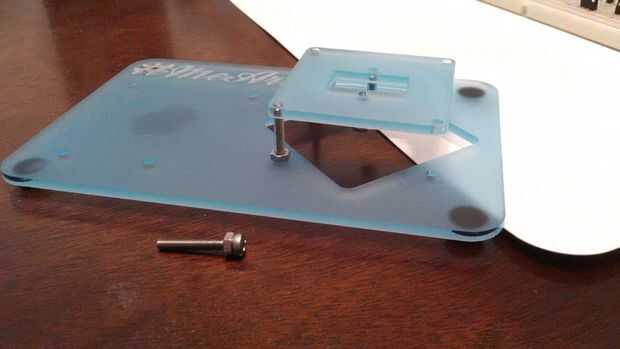

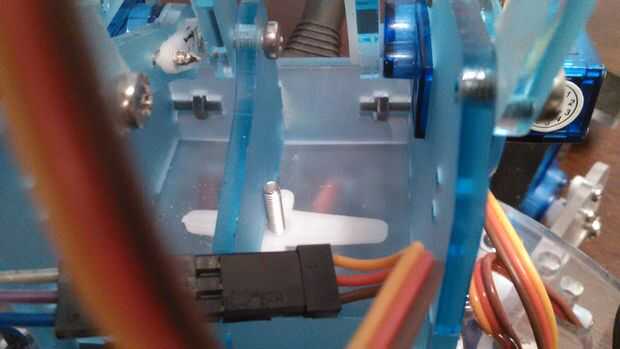

3. la placa base del kit MeArm contiene 4 tornillos largos. Uno de ellos (usted ni siquiera necesita el perno) Desatornille y sujetando con cuidado el hexápodo boca abajo Inserte el tornillo a través del chasis y atorníllelo en el cuerno del servo en la MeArm. Este tornillo será suficiente para mantener el brazo en su lugar.

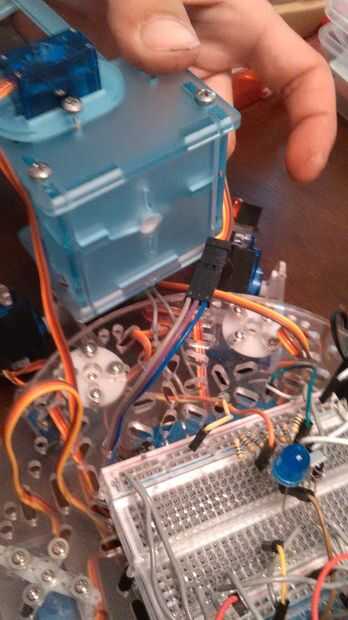

4. introducir los cables de 3 servo a través del chasis y a los puertos correspondientes en el escudo. Necesita extensión de sólo 1 servo para el servo que controla a la pinza. Usé 3 machos a los cables de puente mujer.

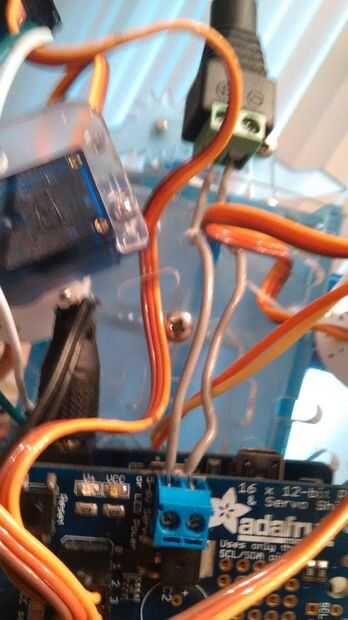

Asegúrese de que dejaste suficiente cable adicional para el adaptador hembra de 2,1 mm limpiar la parte inferior del brazo. El último puerto en el escudo de servo es Infared Sensor Servo, pero como ahora estoy esperando algunos nuevos servos de 9g reemplazar a algunos que han roto.
Todos los códigos para Hector el hexápodo a lo largo de sus etapas pueden encontrarse en el siguiente paso.
