Paso 6: Hacer: cabezales y zócalos
La forma más sencilla de hacerlo es a tomar las cabeceras de pin e insertarlos en un protoboard / plataforma de hélice, luego colocar el PCB de la plataforma de batería en la parte superior. Esto asegurará que los encabezados de pin se alinean arriba y recto. Pero antes de la soldadura de las cabeceras del pin a la plataforma de la batería es el momento de tomar una decisión:
Para conectar el módulo de batería en la parte superior de la plataforma de la hélice, usted probablemente querrá añadir las cabeceras de pin en la fila exterior, apuntando hacia abajo.
Para conectar el módulo de batería a continuación la plataforma de la hélice, usted querrá agregar pin SOCKETS al interior fila, apuntando hacia arriba. A añadir pines en el interior fila de la plataforma de la hélice, apuntando hacia abajo.

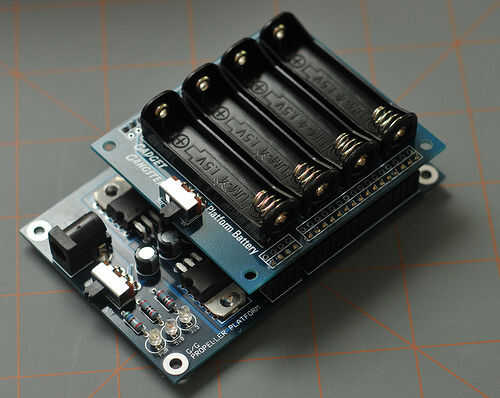

He decidido añadir encima de la plataforma de la hélice, por lo que se me cayó la Junta en la parte superior, y ahora a soldadura de las cabeceras de pin para el pcb de la plataforma de la batería.
Eso es todo!
