Helicóptero control Nunchuk (2 / 7 paso)

Paso 2: Modulación infrarroja

OK, así que el helicóptero no controlado con 'normal' radio remoto pero es controlado con un remoto de infrarrojos más barato.
Esto es genial porque podemos a más facilmente ingeniería inversa la cosa! Sólo necesitamos un componente llamado un IR detector o demodulador de IR.
Ahora esta página tiene un excelente tutorial sobre cómo infrarrojo modulación de obras, pero sólo voy a reanudar rápidamente aquí:

Como ustedes saben, el sol, así como más fuentes de calor como bombillas, emite radiación infrarroja. Modulación de infrarrojo es una técnica que consiste en un infrarrojo llevó a una cierta frecuencia (aquí 38kHz) para la radiación IR de puente de la luz ambiental PWM-ing: el desmodulador de IR sólo acepta modulación de 38kHz, filtra todo lo demás y da una salida limpia lógica (0 o 1). Da una lógica salida baja (0volts) cuando detecta una señal modulada de IR.
Hay un dispositivo como este en todos los reproductores de TV/DVR/DVD, etc... Afortunadamente, esta cosa no cuesta mucho , es muy fácil con un analizador de microcontrolador/lógica de interfaz y nos permitirá a reverso-Ingeniero el IR el protocolo utilizado por nuestro helicóptero de control remoto sin abrir el control remoto!

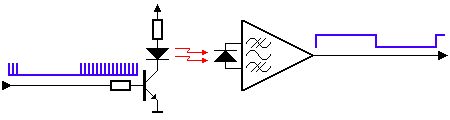

Por cierto, la imagen de abajo un poco ilustra bien cómo funciona la modulación IR: el mando a distancia da la señal a la izquierda, el demodulador da la una a la derecha.

Ahora vamos a pasar al tercer paso: preparar nuestro improvisado 'analizador lógico'.
