Helicóptero control Nunchuk (3 / 7 paso)

Paso 3: Preparar el analizador lógico

Así que ya sabes cómo funciona físicamente la transmisión, y lo que hará salir el desmodulador. Salidas lógica alto (5v) cuando se detecte ninguna señal y la lógica bajo (0v) cuando se detecta una señal modulada. Todo derecho, suficiente teoría. ¿Cómo vamos a registrar y utilizar esta señal? Necesitamos un analizador lógico. Por desgracia, este tipo de herramientas no viene barato (~ 150$ para la lógica ), pero la comunidad Arduino realmente tiene mucho para dar, y alguien llamado gillham hizo un Arduino sketch que transforma el Arduino en un analizador de lógica de 1 MHz compatible con colector de aceite . sí, 1MHz no es brillante, pero hey, es gratis, y que será suficiente para nuestro uso de la luz.

-Normalmente ya has descargado al cliente del colector de aceite modificado en el paso 1. Si no, aquí es
-Usted también tendrá el sketch de Arduino logic_analyzer.pde

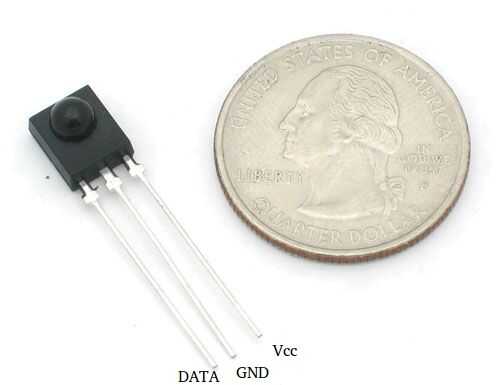

-Conectar del desmodulador IR los datos (uno a la izquierda) al pin del Arduino 8.
-Conectar GND del desmodulador (pin central) con el Arduino GND
-Conecte Vcc del desmodulador (eje derecho) a la fuente de 5v de Arduino.
-Extraer el zip OLS, conectar tu arduino a través de usb y ejecutar el run.bat (si estás en windows) o run.sh (si estás en linux).

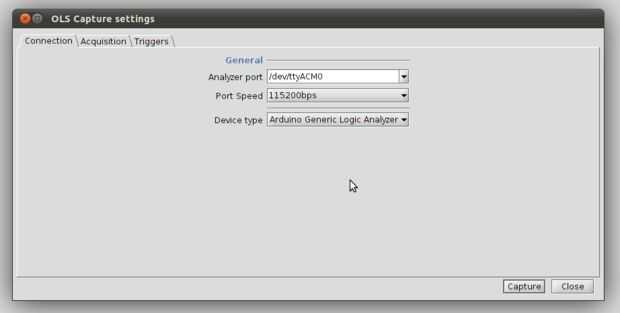

-Ahora pulsa el botón 'Comenzar captura', seleccione el puerto serial que su arduino está utilizando, seleccione velocidad de 115200 bps
-En el 'tipo de dispositivo', elija el perfil de «Analizador lógico genérico de Arduino».

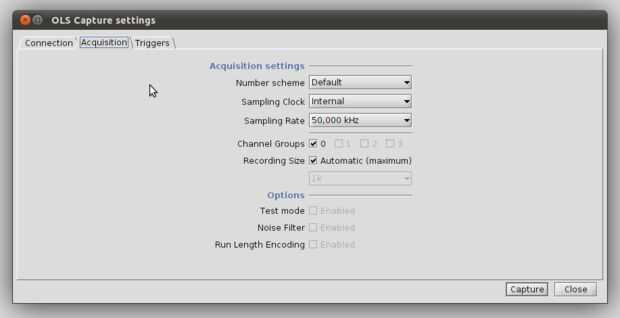

-En el pestaña de 'Adquisición', elegir la frecuencia de muestreo de 20kHz, marque la casilla 'tamaño de grabación automático'.

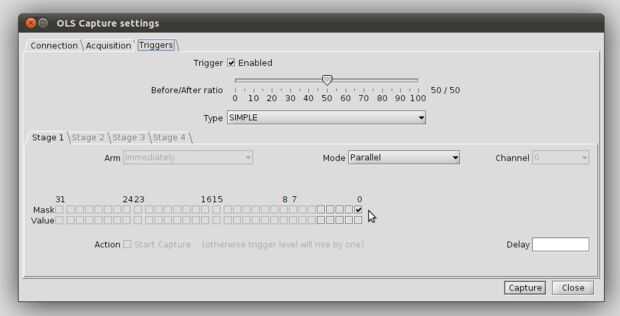

-En el pestaña de 'Desencadenantes' habilitar los desencadenadores y en todas las casillas de verificación en la parte inferior, marque la parte superior derecha una.

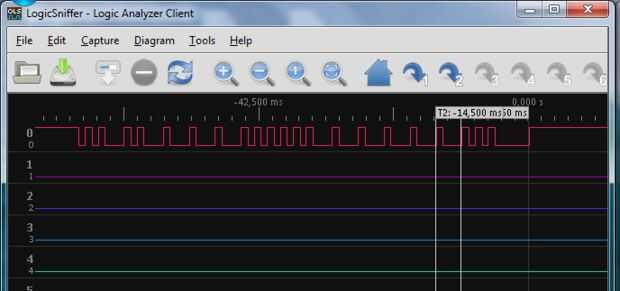

-Ahora haga clic en el botón 'Capturar' y levantar el acelerador en control remoto de heli.
-Si usted tiene cualesquiera problemas, enviar un comentario, yo te ayudaré. ;)

Nota: Puede obtener una especie de 'manual' en la operación aquí , también, pido disculpas por la calidad de imagen pobre, y esto es causado porque las compresas Instructables.com subido imágenes. :(

OK, así que ya está todo listo, vamos a bucear en! Paso 4: Captura de pulsos IR...
