Helicóptero de papel LED (5 / 6 paso)

Paso 5: Crear la electrónica (más lento pero limpio)

Si usted no está interesado en la fabricación de un PCB, puede omitir este paso.

Esta es la lista de componente que necesita otra vez con enlaces a Jameco, donde se puede comprar.

• 1 sistema de x de PCB (se vende en sets de 3 de OSHPark.com)
• 1 x moneda celular 3V (Jameco)
• 1 x soporte de batería de celular moneda (Digikey)
• 1 x NE555 general solo bipolar temporizador (Jameco)
• 2 x resistencia de 1Mohm (Jameco)
• 1 x condensador de 470 nF (Jameco)
• 1 x Transistor NPN (Jameco)
• 1 x LED grande (diámetro 11mm) (Jameco)

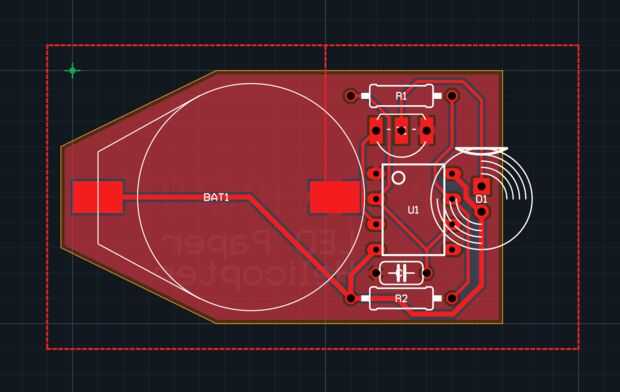

En circuitos 123D puede fácilmente diseñar un PCB basado en un circuito de protoboard, puede verlo que parece a continuación. Ordenamos las placas de hoy en día, y actualizaremos esta sección una vez que lleguen.

Para que PCB de OSHPark.com siga estos pasos:

1. Visite el circuito (usted puede hacer clic en este enlace)
2. Presione el botón de "Descargar Gerber", esta descargará los archivos como un .zip al ordenador
3. Ir a OSHPark.com, empieza por subir el archivo zip de Gerber que tenes de circuitos 123D
4. Orden de los PCB.
