DIY'ers esto permite construir un $111 casa solar calentador y fuente de luz. Paga por sus partes en 2 meses de invierno y debe durar tanto como el PVC sobrevive el invierno al aire libre. Proporciona 4,5 kW para 6 a 8 horas por día de sol, igual a tres resistencias de 1.500 vatios. Si dura 10 años, esto resulta ser costo $0,005 por kWh, 30 veces más barato que la electricidad. Las ayudas son por resorte para dejar las tablas caen a la tierra en viento moderado. Un diseño de acero galvanizado sería mejor.
Haga clic en la primera imagen para ver el GIF animado.
La parte que sobresale con los cables no ayuda realmente y resultó no ser necesario. Si es cerca de una ventana como esto, recién salido de la sombra del techo, un solo motor se puede utilizar y no necesita ajuste de todo el invierno es si el eje y la inclinación de los ejes son apenas a la derecha, como se describe a continuación. Algunas de las fotos son justo después de los intentos. El principal problema para un DIYer es no poder encontrar el acoplamiento al tornillo del motor (tuve que hacer de PVC y epoxi) y conseguir el tornillo para el tornillo en el otro extremo en un seguro giratorio.
Tenga en cuenta que esto puede quemar tu casa.
Otra ADVERTENCIA: todos los PVC como esto se traduce en un diseño de "endeble" que tiene mucho movimiento. Funciona bien y es aceptable para mí. Se ha solucionado el problema de calor que muestro en el video enroscando pequeños pedazos de madera detrás de la media de 4 x 8 en el PCV para arco en el medio solo un poco. Está trabajando consiguen excepto la versión de viento no funcionaba hoy y tengo una pequeña reparación que hacer.

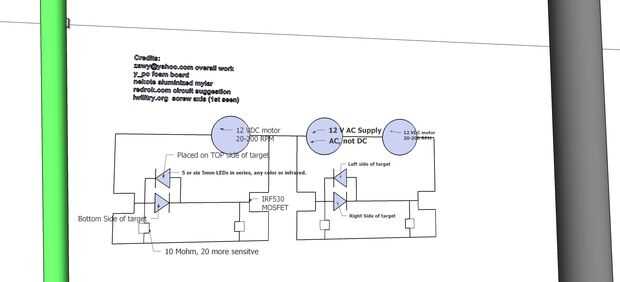

El diagrama del circuito tiene un error: el lado derecho es correcto. La izquierda debe conectarse a la fuente de voltaje de CA lo mismo que el lado derecho.
A few notas: 1) el brazo horizontal debe ser aproximadamente 4" de más cortos para que haya menos flexión. 2) no es necesario el pegarse hacia fuera la parte posteriora con el cableado de PVC. 3) la necesidad central signo de dos axii diferentes para reducir la gran naturaleza tambaleante de este diseño de PVC que mayoría de la gente no va a pensar es aceptable. Tengo un diseño en mente pero es difícil de describir con palabras y yo no he construido o lo dibujado. Es una pequeña cercha 3D saliendo de la parte de atrás donde la barra horizontal tendrá dos ejes "los acoplamientos" para conectar los puntos para la armadura a cada lado de la media. El objetivo es conseguir el medio T fuera del cuadro porque da demasiado.
Hay detalles de construcción que necesito subir videos para, probablemente durante esta 1ª semana de septiembre.

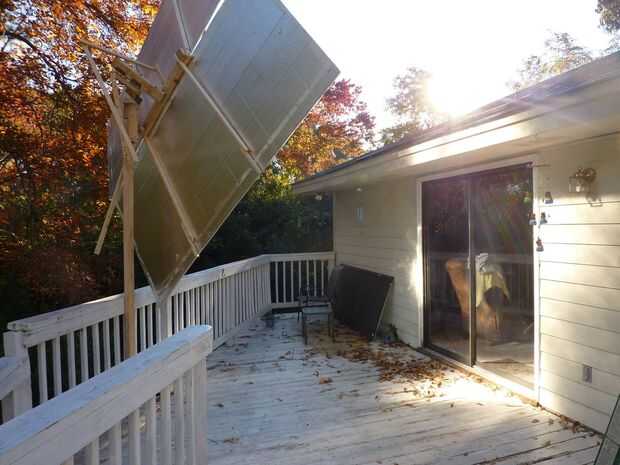

Utiliza dos de 4 x 8 tableros de aislamiento de mylar aluminizado y casi verticalmente montado en un poste y gira a siguiendo el sol así que luz del sol refleja en una gran ventana o una puerta corrediza de vidrio en el lado norte de la casa. Este "heliostatos" se encuentra exactamente al norte de la ventana unos 15 pies de la ventana de destino o las células solares (20 o 25 pies necesarios para casas más al norte, sobre todo si los techos son empinadas o dos historias). El mylar aluminizado de Amazon o ebay se une a ambos lados de la 4 x 8 (para fuerza y apariencia) primero con adhesivo en aerosol y luego con cinta de embalaje transparente alrededor de los bordes (que ha durado 4 años en la mía). Si un espejo objetivo se coloca debajo de los helióstatos en un ángulo igual a la latitud, entonces los helióstatos pueden convertir a 15 grados por hora en un solo eje y el espejo de destino puede reflejar la luz en windows este u oeste, pero más idealmente en la ventana sur que está detrás de los helióstatos. Otro eje
Calienta nuestra casa de 4000 pies cuadrados el invierno pasado con dos de estos dispositivos con $200 de materiales. Ahorró unos $400, bajar la factura de gas natural de $800 a $400 más costes de electricidad para las luces y el ventilador del calentador. Sólo la más intensa luz del sol que viene horizontalmente por el pasillo es vale la pena (más de maravilloso) borrar la sensación de invierno.
La primera imagen es un GIF animado que muestra en mejor detalle y termina con un diagrama del circuito que es incorrecto. La tensión de alimentación debe para estar en una línea común entre los dos circuitos simétricos de MOSFET emparejado, no apagado al lado de uno de ellos. Es un circuito muy eficiente que significa que tienes alambre adecuado o no funciona, que significa que usted no será capaz de aislar un problema con el cableado, si todas las piezas de trabajo.
Comparación al sur a las ventanas y cajas de aire caliente Solar montado verticalmente
Una caja de aire solar montado en la pared del Norte podría usarse como el blanco, obteniendo calor hasta 6 veces más en comparación con una caja de aire solar montado en la pared porque la luz puede ser triplicada y tiene seguimiento. Pero las mejores cajas de aire solar no son tan eficientes como smiply dejando la luz entrando en una ventana de la casa del mismo tamaño porque poca energía de la luz se refleja fuera de nuevo. Pero por otra, triple concentración de luz es demasiado para zonas inflamables. Los helióstatos deben ser 50% mayor para obtener el máximo provecho de las primera y última horas del día, más dos veces esto para obtener una duplicación de la luz. Doble intensidad de luz es tan seguro como dos espejos en 30 grados reflejando la luz sobre una superficie que enfrenta el domingo ver abajo muestra la comparación de helisotat a las ventanas del sur vertical.
07 de septiembre de 2013 actualización (era originalmente el 28 de julio)
Tengo tres heliostatos de PVC construidos ahora y continuará mejorando este instructable para que sea fácil de implementar. Hay muchos "ganchos" que puede ocurrir y sería esperar a que termine este instructable antes. He hecho cambios al diseño de la animación como sigue: 1) sin cables para el respaldo. 2) 1 acero o calibrador de grueso alambre de cobre va encima del poste que soporta el motor superior y unido a cada extremo del brazo principal para evitar inclinarse bajo el peso 3) absolutamente necesario epoxy bajo superior 1.25" manga (naranja en animación) en lugar de pegamento para PVC. 4) baja presión 1" en lugar de alta presión 3/4" PVC brazos corriendo arriba y abajo (4 de ellos). Son más ligeros y menos curva. 5) es importante pero no es necesario para encontrar 3/4" de acero, cobre o aluminio para el eje 2 (3" piezas necesarias) en lugar de la alta presión de 3/4" PVC. 6) necesidad de separadores en el medio y a cada lado de la 4 x 8 para difundir la luz, especialmente si el adhesivo en aerosol $10 no se utiliza para contener el mylar aluminizado firmemente a 7 de 4 x 8) utilizo un pequeño muelle para mantener uno de la parte delantera de T en el medio de salir, que significa la fuerza del viento en el 4 x 8 puede empujarlo fuera de , permitiendo que ese lado de la 4 x 8 para caer. Un fuerte conecta eso T con un pin (un clavo) que sostiene la otra T en el lugar. Así los dos salen al mismo tiempo en vientos fuertes, permitiendo que ambos 4 x 8 para caer al suelo.
Costo
Barandas y pasamanos:
Piezas de PVC $26 (véase abajo)
tableros de aislamiento de dos 4 x 8 $22
Pegamento para PVC $5
$2 dos 1/4 pernos de ojo, 1,5 a 2,5 pulgadas de largo, 6 1/4" tuercas
$2 tres pies 1/4" tornillo barra de Lowes
$5 claro cinta del embalaje, el material plástico ancho como 3M.
epoxy buena $5 como JB-kwik.
EBay
electrónica opción 1: $20 para las células solares cuatro 9 V de 150 mA
electrónica opción 2: $4 12 V AC fuente, > 100 mA, 2 los mosfets IRF530 cuatro, ocho 10 Mohm resistencias, $3 24 50 mA 5 mm LEDs de cualquier color o infrarrojo (6 necesario para coche encienda los mosfets baratos)
$15 dos 12 motores VCC, 100 mA, 20 RPM de movimiento vertical, horizontal movimiento 50 RPM. 1 motor es opcional si el método eje que voy a describir con más detalle más adelante. (Los tornillos de 1/4" son 20 vueltas por pulgada, por 1 a 2.5 pulgadas por minuto. Más de 50 RPM no es lo suficientemente potente para los motores W 1)
$20 por 4 mil había aluminizado mylar. ($4 por 4 mantas de emergencia es posible pero no muy durable considerando el movimiento y golpes de las tablas)
Alambre eléctrico de calibre pequeño gratis de algún sitio. (depende en gran medida su configuración y mi diseño final para colocar los sensores ya sea cerrar delante de los helióstatos o al lado de la meta... podría obtener caro.) Ajuste opcional: sólo 1 de células solares es necesario si solo-eje y reiniciar manualmente en la mañana.
Costo total:
$123 para el método de 2 ejes, usando células solares
$111 para el método de 2 ejes con electrónica
Herramientas necesarias
Sierra para metales
Taladro con buena selección de brocas de 3/32" a 1/4".
Dremel herramienta o ángulo amoladora cortes especiales de PVC y los extremos de los ejes motor y el tornillo de 1/4"" rectangularize"para que no se resbalen mientras se da vuelta.
Opcional: cautín y soldadura Si utilizas la opción electrónica.
Lista de PVC:

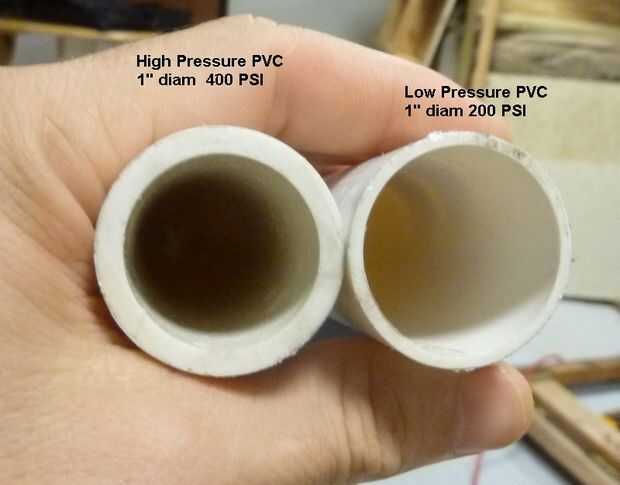

$2 un 10' 3/ 4" tubería PSI alta (480) de parte inferior y eje $2 un 10' 1" PVC tubería baja presión (brazos arriba)
$3 un 10' 1" tubería PSI alta (450)
codos de 3/4 de paquete de 10 $4 (necesidad de 6)
$6 paquete de 10 1" codos (necesidad de 6)
$2 5 3/4 par
$6 paquete de 10 T de 1"
$1 dos 1" acoplamientos
$0,50 1.25" acoplamiento

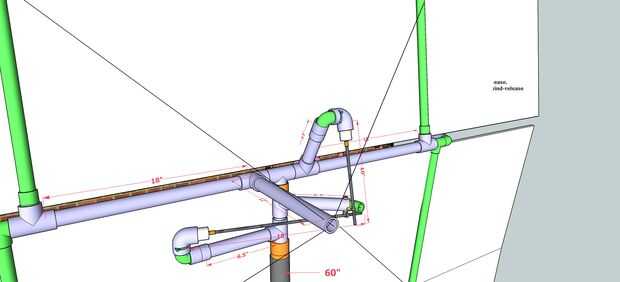

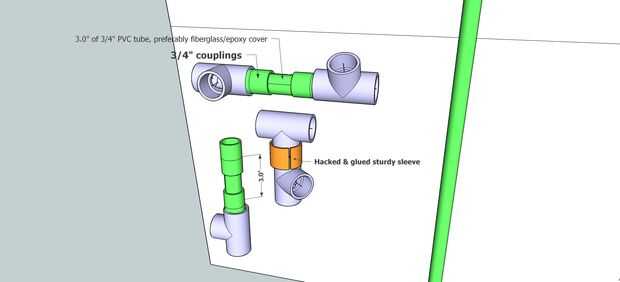

Construcción del eje: 3/4" acoplamiento gira perfectamente dentro 1" T Conectar dos acopladores de 3/4" con 3" de 3/4" tubería para ir dentro de una T, de 1" para que 3/4" material gira dentro. Ahora pueden pegar 1" T, codos y acoples en el exterior de los acopladores de 3/4", muy cerca de cada lado de la T de 1" para que no se pegan a él. Tan 1" cosas es conectado por el eje 3/4" a 1" cosas a 90 grados mediante un giratorio 1" T. Realizar opcionalmente el 3/4" eje más fuerte contra la flexión, capa media 2" de la tubería de 3/4" epoxi e incorporar fibra de vidrio o encontrar un tubo metálico de 3/4" en lugar de PVC.

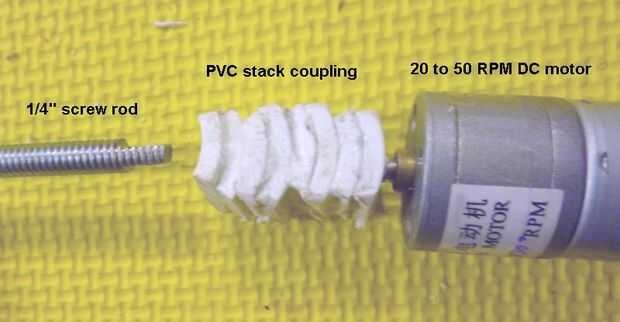

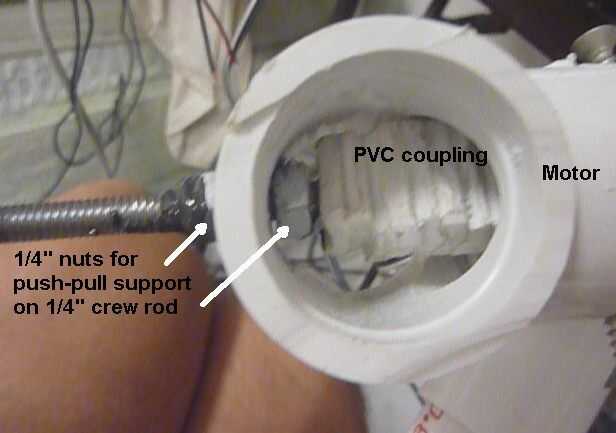

Eje de conexión a tornillo largo: Sólo dura lo que siempre parece ser un problema (con DIY como yo que no soldar... aún) se une a la 1/4" eje del tornillo en el extremo del eje del motor. Hasta ahora lo mejor tenemos es cortar 7 de 1/2 "x 1/2" piezas de PVC de un acoplamiento que es el plástico más duro y doblarlas más plana con pinzas. Tijeras podadoras de metal son más fáciles para esto que sierra o dremel. Luego uso de epoxy, no pegamento del PVC para hacer una pila (no encajan perfectamente, para que cemento de PVC es arriesgado). Esto forma un bloque duro de plástico que se pueden taladrar cada extremo, uno para el eje del motor y otro para el tornillo de 1/4". Usar dremel para cuadrar los ejes motor y tornillo y hacer 2 perforaciones de lado a lado en el plástico en cada lado, para cada eje, dejando algún juego en el orificio del eje 1/4" para que el motor no"enlazar"a una parada. Para mantenerlos juntos y evitar la fuerza en el eje del motor, un casquillo de acoplamiento o al final de T o codo se fija delante de motor (no se muestra en la animación actual), 3/8 orificio perforado de 1/4" eje pase a través y una tuerca en el eje se ajustaron a cada lado del agujero del PVC para permitir el 1/4" tornillo fuerza en PVC en lugar de motor , dejando el motor y su pila de PVC de acoplamiento para el tornillo 1/4" PVC. Mantenerse más motor gire dentro del PVC por epoxi si estás seguro de ti mismo o por un tornillo a través de PVC para su primer intento si eres a diferencia de mí, y por lo tanto más sabio.

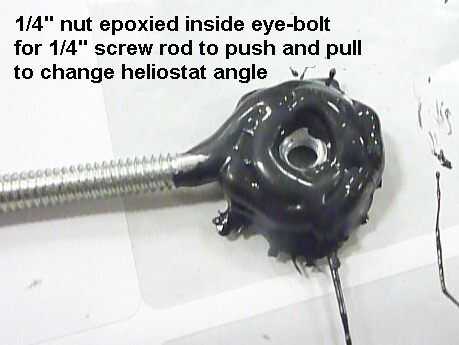

Conectar el otro extremo del tornillo largo: si se suelda con autógena una tuerca de 1/4" en el ojo de la armella, cuidadosamente Seleccione el perno de ojo de Lowes para que la tuerca de 1/4 puede ir dentro y liberalmente aplique epoxi todo el mundo que rodea el extremo del ojo del perno excepto en las roscas de la tuerca. Debe ser capaz de soportar 10 veces más fuerza de viento que puede soportar el resto de los helióstatos de PVC.

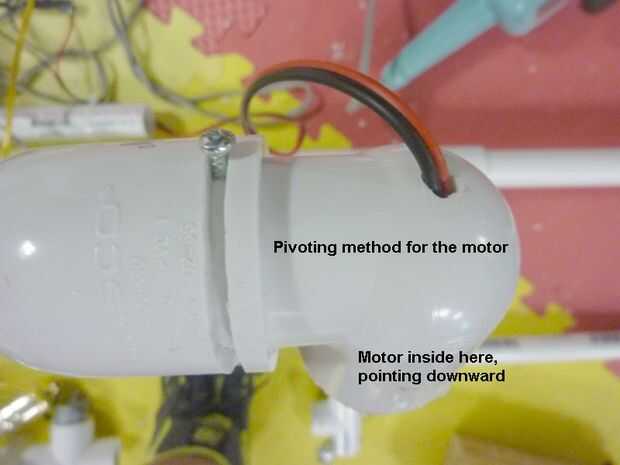

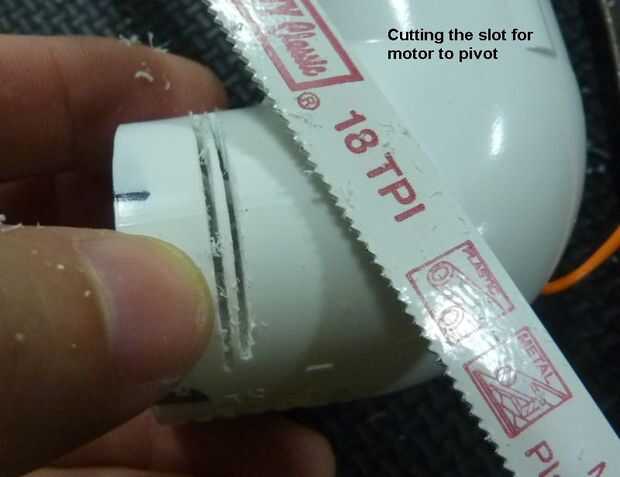

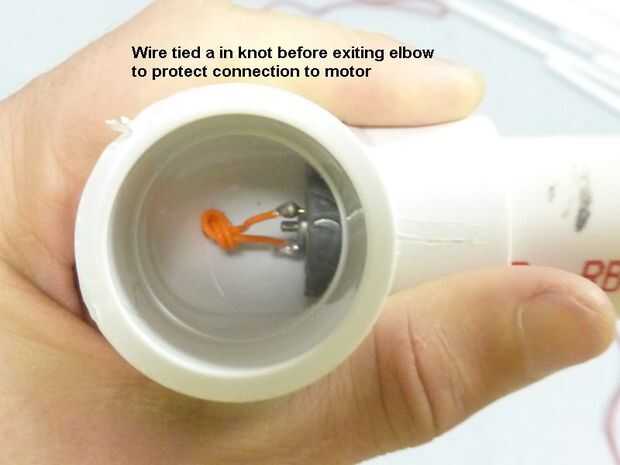

Pivotante motores: Vea las imágenes GIF animadas. Encontré un pequeño tornillo que gustó y encontré una broca de taladro para que coincida con el diámetro. Luego hice dos cortes de sierra muy cerca en el 1" codo como se muestra.
Restablecimiento del mañana:
Planeo utilizar el LED sensor o celda solar que normalmente iría en el lado oeste de la ventana para hacer un reset de la mañana. Me imagino que poniendo esto en apenas el lugar correcto a la sombra de los helióstatos con una extensión de 12 AWG de cobre o perchas de la base de apoyo de heliostatos para doblez fácil para ajuste de posición. Así cuando salga el sol, el sensor hará que el helióstato girar este hasta que el sensor está en la sombra otra vez. El tamaño de los heliostatos y la cercanía a la meta debe permitir que esto funcione que no funcionaría en muchas situaciones de heliostatos. De lo contrario, tendría que usar mi diseño de eje único se describe a continuación para trabajo de precisión (larga distancia). Que yo sepa, el único eje que he descrito es obra original.
Elección de vidrios para ventana
Es difícil obtener números exactos de cuánto luz lo hace a través del típico single y doble vidrio, especialmente en los ángulos impares. Debido al hierro en vidrio barato (verde en los bordes) y "baja E" bloqueo de mucha luz, plexiglás parece ser mejor.
ACTUALIZACIÓN FINAL
Algunas ideas de la física
El menor costo teórico de concentración solar con un Heliostato con mylar aluminizado es limitado por el viento, una reglamentación común que 1 pies cuadrados de superficie capaz de soportar 10 libras de presión de viento. En teoría, conseguir que al menos 1 kg de acero es necesario para cada uno (cuadrado meter)^(3/2) a 10 lbs/ft ^ 2 delante-detrás la presión basado en un diseño de cable que creo que es el más eficiente (yo usé 400 MPa para la resistencia a la tracción del acero). Así que 1 m ^ 2 requiere 1 kg de acero para un factor de seguridad de 2. 20 horas de 1 kW el sol en 1 m ^ 2 es la recuperación de energía para 1 kg de acero. Almacenamiento de energía reversible además en última instancia se basa en la energía necesaria para tirar de las moléculas de almacenamiento aparte sin romperlos (directamente proporcional a la resistencia a la tracción), ser comprimido cilindros de gas, volantes, nanocarbon resortes enrollado sobre el eje de los condensadores de un coche (mi idea favorita) o reversible (no intercambio de ion basada que cambia los vínculos reales y por lo tanto es no infinitamente reversible), que prefiere carbono para el almacenamiento de energía debido a los bonos de carbono fuerte y luz peso. El acero es mejor cuando domina el coste y el peso no es un factor decisivo.
He utilizado adhesivo en aerosol uso general de 3 M de Walmart y claro embalaje cinta (para los bordes) para fijar el mylar aluminizado (20 dólares de Amazon) en la parte delantera y trasera de tableros de aislamiento de cuatro 4 x 8. Hice la parte de atrás porque hace que los consejos realmente fuertes y durables. He usado 3 o 4 años ahora con cartelito de "desgaste" y la cinta de embalaje todavía pega. Físico ruso doctor Y_Po de theeestory sugirió los tableros de aislamiento, y Nekote sugirió el mylar aluminizado.
La luz del sol que pega un directamente sol-orientado al 4 x 8 es de 3.000 vatios (3 metros ^ 2) como el sol no es demasiado bajo en el cielo. Es cerca de 2.500 vatios a 9:00. Ventanas de doble panel y el mylar aluminizado bloque y reflexionar a cerca de 18% de la energía. Encuadre del bloque windows otro 10%. Después de que la luz entra en la casa, sólo alrededor del 5% dejará atrás en la ventana aunque todo dentro es de un color claro. Por lo que eficiencia es acerca de (1-0, 18) *(1-0.10) * (1-0.05) = 70%, 2.100 vatios por 4 x 8. Todo lo demás es de calentamiento directo, así que esto es un uso muy eficiente de la energía del sol. Si el reflector es hasta un 50% más ancho que la ventana para que la ventana completa obtiene el sol de mañana y tarde, se trata de calefacción muchas veces más que una ventana orientada al sur que sufre grandemente las pérdidas de "ángulo de coseno" (ver nota más abajo). La eficiencia COP de una bomba de calor y el precio más barato de la electricidad de versos de gas natural y petróleo, supongo que los costos de calefacción para ser aproximadamente $0,08 por kWh, en comparación con un calentador de calor eléctrico directa-elemento que cuesta unos $0,13 por kWh en Estados Unidos. Con 3 kW del sol para cada tablero de aislamiento y 6 buenas horas de sol golpear casi directamente y 80% de días soleados este método ahorra unos 2.1W * 6 * 0,80 * 0,08 $/kWh = $0,81 por día por 4 x 8 que es de $244 por dos 4 x 8 sobre 1 heliostatos a 150 días de invierno (5 meses). Mi observado ahorros de acuerdo con esta estimación, incluso con encina bloqueando el sol y reflector ineficiente con el objetivo.
2 4x8s bien situado y una ventana grande del norte se necesitan para cada 1.500 pies cuadrados a reducir los costos de calefacción en la mitad o más. La casa se llega a más de 80 F y con buen aislamiento el calentador normal no puede ser necesario hasta la medianoche. Nuestro encendido alrededor 21:00 (meridional Estados Unidos, 1979 casa, noches de F 50, calentador a 70 F).
Fuego tema: los tableros de aislamiento se pueden doblar, por lo que la luz puede ser concentrada lo suficiente como para provocar un incendio. "Fumé" una costosa silla en el comedor que era de madera teñido de oscuro y derretir las partes plásticas de un gabinete de china. Lo hice después de que estaba plenamente consciente del peligro, así que siendo conscientes de este peligro no significa que se evitarán daños. Tiene que haber un apoyo central para el 4 x 8 para doblarlas ligeramente hacia el exterior.
Heliostato de eje sencillo. (Sólo buena para el invierno y por encima de 20 grados de latitud)
Es posible utilizar sólo 1 célula solar en el lado este de la ventana y 1 motor de corriente continua (un giro eje) pero requiere ajustar manualmente la inclinación del espejo de una vez por semana y reiniciar manualmente cada noche o mañana. Realmente, desea que los heliostatos a punto hasta el suelo por la noche porque el cielo (espacio) "absorberá" mucha más radiación de Stefan-Boltzmann (Twindow ^ Tspace 4 ^ 4) desde las ventanas que árboles o incluso nieve en el suelo porque el cielo es menor unos 50 de F en la temperatura de radiación de cuerpo negro de temperatura suelo radiación. Si tienes un termómetro termal puede observar señalando hacia el cielo, especialmente por la noche.
Latitudes de los Estados Unidos y el centro de heliostatos a la misma altura de la ventana y directamente al norte de la ventana, se establece la
solo grados de eje por encima del horizonte norte = 0,83 * latitud - 6.9
Se trata de menos de 0,5 grados de error de 9:00 a 15:00, invierno solamente. La parte inferior y superior del reflector son perpendiculares a dicho eje (funcionamiento east-west) pero el reflector tiene que inclinar hacia arriba sobre este eje hacia la ventana de destino de 35 a 60 grados dependiendo del día de invierno (declinación del sol) y su latitud. La ecuación es
Espejo grados del eje de inclinación = latitud/3 + 26,3 +15.3*sin(days)
donde "días" es de hasta 90 antes o después del 22 de diciembre, la muestra que hace ninguna diferencia para la función sin(). El ángulo de cero es cuando está sentado el espejo perpendicular sobre el eje, reflejando hacia el sur hacia abajo en la tierra. Añadir 90 si la posición de partida es en la cara en el eje, o restar el número de 180 si empieza en su parte posterior. Desarrollo de estas ecuaciones, por lo que no encontrará en otros lugares. Tienen acerca de error de 0,5 grados. Si los heliostatos es x grados anteriores (o - x si está por debajo) de destino, agregue 5x/(latitude-15) a la 1ª ecuación anterior y 5x/(latitude-60) a la segunda. Revisé este ajuste para heliostato hasta 30 grados por encima de la meta, pero sólo funciona por menos de 1 grado de error para heliostato hasta 10 o 15 grados por debajo de la meta. Desea que la ventana de destino más alta posible en relación con los heliostatos sin la sombra de la cubierta de bloqueo el helióstato porque pierdes eficacia de "ángulo de coseno", pero un solo eje no funcionará muy bien si su ventana de destino es más altos que el helióstato más de 15 grados.
ejemplo 1: latitud 30 grados el 22 de diciembre da 18 para la primera ecuación y 36.3 para la segunda ecuación. Al mediodía en esta latitud y fecha el sol será 36,6 grados en el cielo. El espejo es de 36,3 grados arriba del eje, pero el eje es de 18 grados bajo el horizonte del sur, por lo que el ángulo encima del horizonte es 36,3-18 = 18.3, que es la mitad para arriba hacia el sol como debe ser (36 grados en vez de 36,6, error 0.0 grados).
ejemplo 2: mismo ejemplo excepto 45 latitud. El sol es de 21,6 grados al mediodía. eq 1: 30,45 grados inclinación beliow horizonte sur. 2ª eq: 41,3 grados para arriba. así 41.3 30,45 = 10.85, que es ideal si el sol era 2 * 10.85 = 21.7 grados altas en el cielo en vez de 21.6, por lo que este ejemplo tiene un error de 0,1 grados.
Un problema es que estos helióstatos grandes son cada vez demasiado lejos desde el punto de centro ideal. Ajuste su configuración para ser más exactos basados en la observación lleva a una visita por la mañana, mediodía y tarde, durante varios días. Y moverla es probable. Así todo, 2 ejes con dejar sensores sol evitar todos los cálculos como descrito anteriormente pueden ser mejor. Mis fotos de estructura de madera muestran 3 ejes porque 1 eje fue para probar esta idea eje.

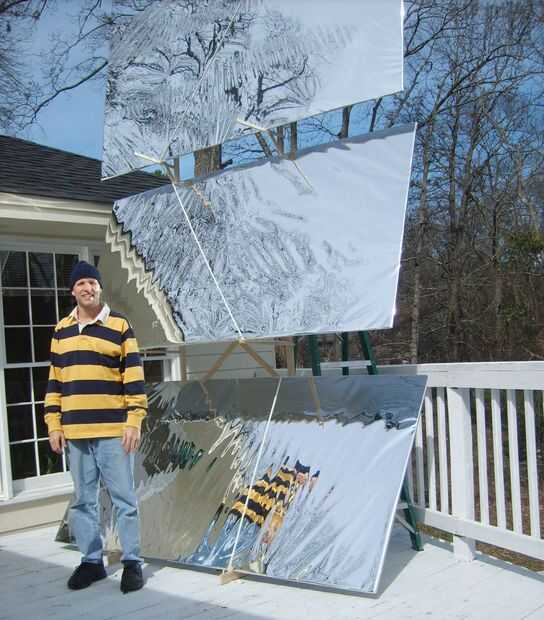

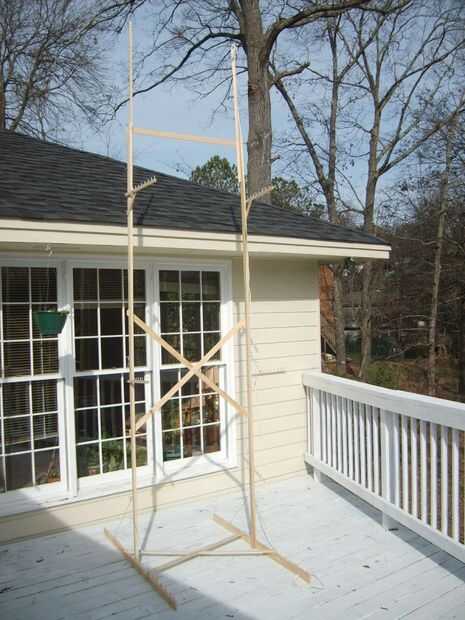

Las imágenes muestran un último intento, un «stand» que llevó a cabo tres 4 x 8 para una ventana, pero la intensidad del calor era demasiado peligrosa y ajuste del ángulo de cada tablero varias veces al día era una molestia. Mi diseño no fue capaz de resistir más de 15 o 20 mph viento.
También estoy buscando en un diseño de heliostatos de amortiguador de agua mediante un radiador de coche para el blanco y otro para la liberación de calor dentro de la casa que no es necesario el windows y puede almacenar energía en la noche. Tendrá menos problemas de viento en el suelo en lugar de mi cubierta alta. 15 mph era máximo viento podrían tomar y los tornillos de madera sueltos demasiado. Pero observe que he estado haciendo desde hace varios años y los beneficios son lo suficientemente grandes como para que me canso. Invierno sin el sol en mi casa se ha convertido en impensable (trabajo desde casa, por lo que es más importante para mí que a otros).
Comparación a ventanas con orientación sur: 48 grados es el promedio del ángulo 3D entre el sol y una ventana de destino directamente al sur (heliostatos debido del norte es el vértice, la misma altura que la ventana) del 1 de noviembre al 1 de abril de 8:30 a 15:00 y latitud 32 grados (Atlanta). En Latitud 41 grados (Chicago) la media es de 41 grados. El medio de "ángulo de coseno" pérdida de luz de una ventana orientada al sur es por lo tanto cos (48) = 0.66 = > 34%. Un helióstato que apunta a mitad de camino entre la ventana y el sol es menos de la mitad debido al efecto coseno: cos(48/2) = 0,91 = > sólo 9% de pérdida. Pero si los heliostatos es bastante grande, aproximadamente el 50% más ancho que la ventana, no hay ninguna pérdida de ángulo de coseno. La diagonal de una ventana de 6 x 6 o una puerta corrediza de vidrio es 8.5 pies, por lo que un heliostato amplia de 12 pies a través de la diagonal es razonable porque realmente quieres calor mañana. Volviendo a la comparación a una ventana sur, hay un adicional mayor pérdida de reflexión desde una ventana del sur desde los ángulos más escarpados de sol incidente si es antes de 9:00 o 15:00, cerca de 60 grados de ángulo de incidencia.
Caja de aire caliente
También he construido cajas de aire caliente (ver última imagen para saber cómo doblar la luz en una caja de aire caliente que tiene plástico de invernadero como la "ventana". Los reflectores a cada lado se retrasó en 30 grados de inclinación. ductos de 6" dentro y fuera de casa es el principal problema. 50% eficiente versos la eficiencia del 70% del aluminio puede diseños (no vale la pena)... uno de 4 x 8 necesidades por lo menos 100 CFM 4" fan de MPJA o bgmicro. El respaldo fue pintado con negro pintura temp alta Rustoleum un tablero aislante de 4 x 8. El fue sin madera forro, sólo 1/4" playwood (luan) lados con un soporte de estantería de 2 en cada esquina y dos de 1 x 2 1/3 y 2/3 longitud del aislamiento del tablero para apoyo... pesaba sólo 15 libras. Los reflectores de mylar cubierto doblados encima para cerrar la caja para el transporte. Ver mi canal de youtube si quieres loca con cálculos de la caja de aire caliente y el helióstato de eje gire.
