Paso 3: Probar el circuito y taping para arriba

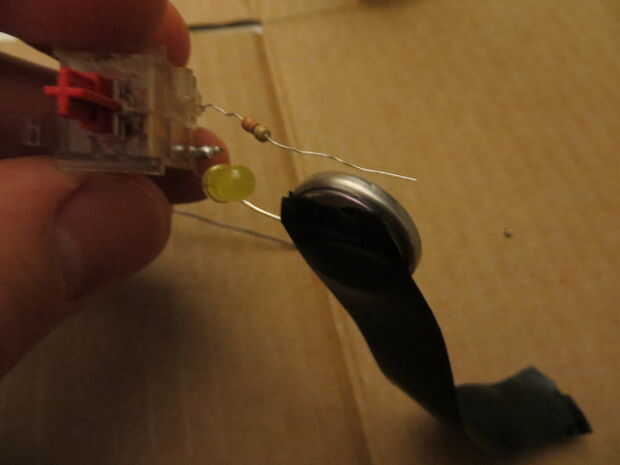

Cuadro 1:
El circuito de prueba manteniendo el liderazgo de la resistencia (que no era soldado) a la + ve terminal de la batería (dice en pilas cual es + ve) y el cátodo del LED (unsoldered plomo del LED) a la terminal - ve de la batería. Encienda el interruptor y apagado para asegurarse de que todo está funcionando,

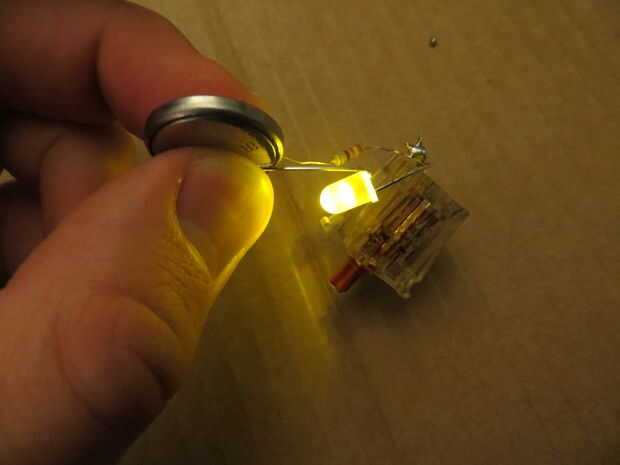

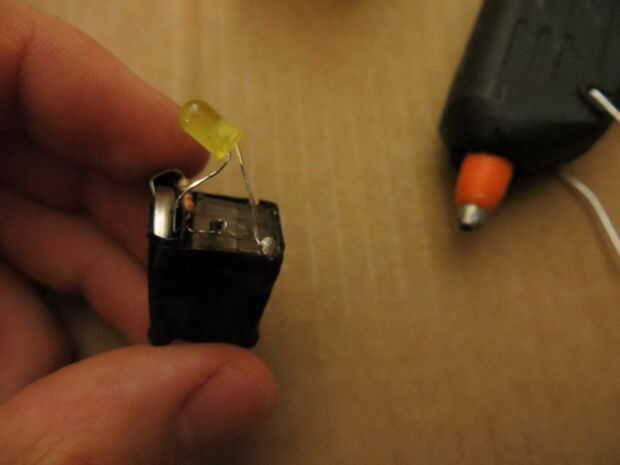

Foto 2 y 3:
* No suelde directamente a la batería
Utilice cinta aislante para fijar el LED y resistencia conduce a la batería (si se usa cinta de aluminio, 2 piezas, uno para cada cable).

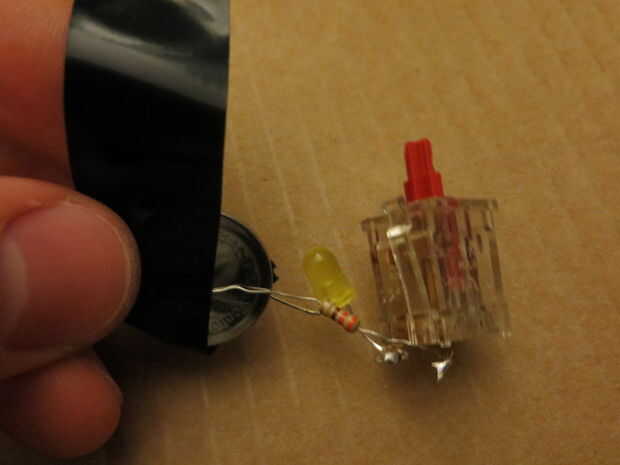

Cuadro 4:
cinta todo con cinta aislante.
