Aviso legal - porque, al parecer, algunos usuarios aquí (y en otros lugares que he ligado este tutorial) creo que no tienes sentido común y es necesario que madre te: Etiqueta todo adecuadamente. Lo conecte a una red "viva". Esto no tiene el lugar de sus tramos de cables de prueba.

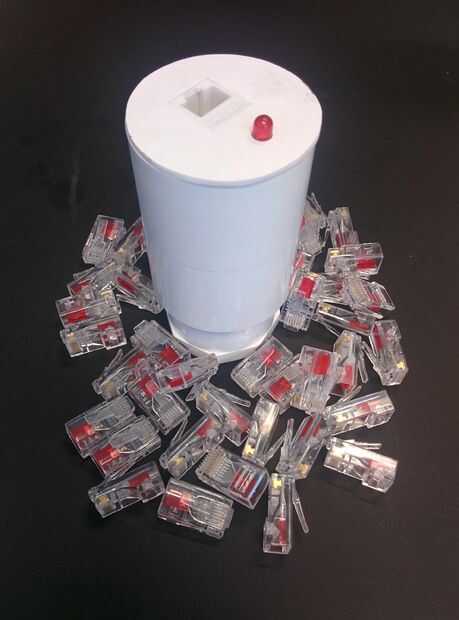

Este es un tutorial para crear una herramienta de mapeo de la red tanto como aquel hecho y vendido por CableSupply.com (mostrado aquí), sin embargo, es muy fácil de hacer, cuesta mucho menos y mejora en su diseño de tres maneras:
1.) el LED utiliza tienen un factor de forma plana que le permite ser encajonados en los clips de indicador. Su diseño utiliza estándar redondo LED que sobresalen lo que los hace susceptibles al daño.
2.) este diseño incorpora un LED indicador adicional en el paquete de energía que se enciende cuando una conexión válida efectuada en el panel de remiendo, alertando inmediatamente al operador en la toma de cualquier fallo potencial. Esto puede ser útil si está asignando una red por sí mismo y sabrá que necesitará tono sonda la conexión. Generalmente esto es debido a la incorrecta de los cables en el panel de remiendo o el conector RJ45.
3.) su diseño no tiene un conector RJ45 en el power pack, solo un cable con un conector CAT 5 en el extremo. El conector RJ45 como lo he hecho permite probar rápidamente los clips de indicador de LED por enchufarlos directamente a la batería. Esto es útil cuando los clips de indicador y puede también ser útil cuando solución de problemas.
Este tutorial asume que la desea usar esto en las redes se conectan utilizando el estándar T568-B, pero pueden adaptarse pues T568-A si es necesario. También se supone que posee conocimientos básicos del uso de las herramientas mencionadas.
Este tutorial no cubre la construcción de la caja/caja del proyecto. Usé algunos recambios de PVC y un frontal de salida de red que tenía puesta alrededor. Se podría fácilmente usar una simple salida caja/placa frontal como el recinto, pero quería algo con un poco más escupida y pulimento.
Hacer tantos indicadores como usted necesita y no te olvides de copias de extras.
