Paso 6: Hacer que los Clips de indicador (Step2)
Inserte el LED en los extremos RJ45 como se muestra.

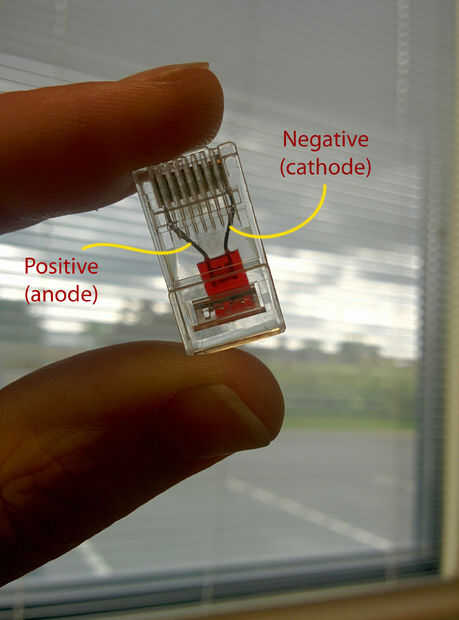

El cable de negativo (cátodo) debe ir donde el cable cat5 marrón normalmente iría (extrema derecha).
El positivo (ánodo) debe ir en la posición de naranja/blanco (izquierda).
Otra vez, puesto que nos pone en cortocircuito cada mitad de la toma RJ45 de la batería, las ranuras izquierdas será positivas y las derecha cuatro ranuras será negativas, hasta colocación de los cables no es crítica.

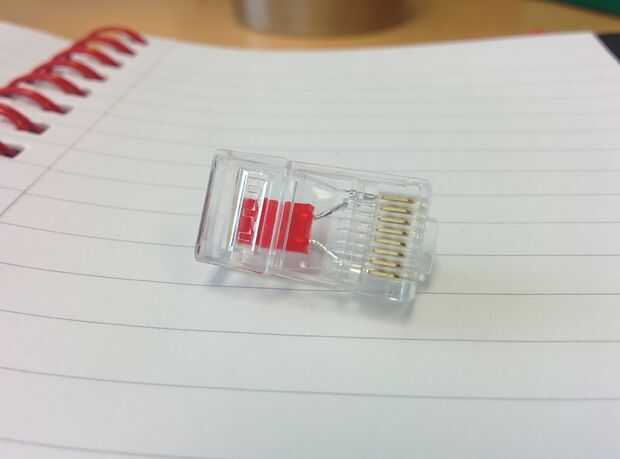

Engarce el conector con una crimpadora para fijar el LED.

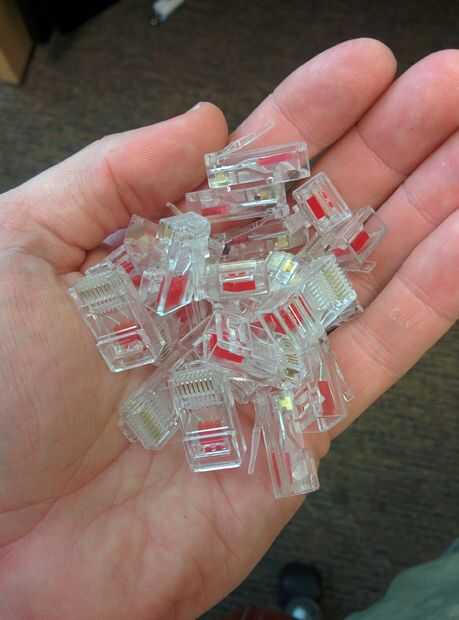

Hacer extras! Son pequeños y fáciles de perder, y si alguno de ellos deja de trabajar, te alegrará tener a mano algunas copias de seguridad.
Voy a experimentar con la adición de algún pegamento, epoxy, silicona transparente o RTV en el indicador de LED para un poco de seguridad extra... se debe hacer lo mismo, pero recuerde que algunas colas derretirán el plástico, para no ir All-in sin probar primero unos.
He probado usando el pegamento estupendo, y no funcionó muy bien (llevó para siempre a seca y dio vuelta el plástico transparente turbia).
