Herramienta de línea de comandos "MiniPirate" de Arduino (2 / 3 paso)

Paso 2: Exploración del I2C, lea y escriba

Asumiendo cualquier I2C conectado a Arduino y alimentado para arriba vamos a seguir para detectar la dirección y la lectura/escritura algunos valores.

D1. Tipo 'i' Tt Compruebe los dispositivos actualmente conectado. Esto lista de las direcciones de todos los dispositivos en el bus (gracias a Krodal). En mi caso 0 x 50 es la EEPROM, 0x68 es el reloj de tiempo real DS1307. La última dirección será autoselected para las siguientes operaciones.

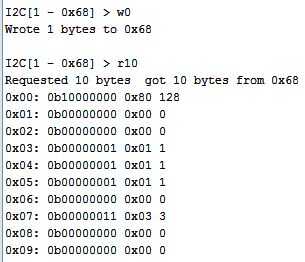

D2. Tipo 'w0' establecer DS1307 registro puntero acceso a cero según la especificación
D3. Tipo ' r10 a leer los primeros 10 registros

Ser más rápido usted puede copiar y pegar este 'iw0r10' y se ejecutarán todos los comandos.

E1. tipo 'i' para escanear el bus otra vez (optinal)
E2. Tipo '0' para cambiar a la EEPROM en el desglose
E3. Tipo ' w 0 0' para seleccionar la posición cero de la EEPROM
E4. Tipo 'r20' leer 20 bytes

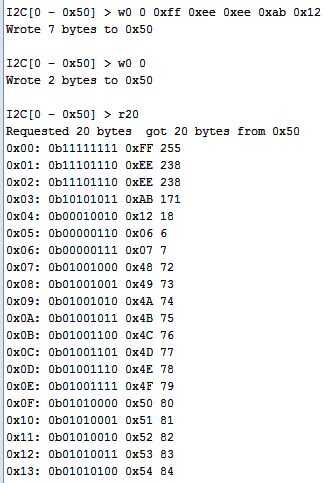

E5. Tipo ' w 0 0 0xff 0xee 0xab 0x12' escribir algunos valores.
E6. Tipo ' w 0 r 0 20' para verificar esto valores.

A ser más rápido usted puede copiar y pegar esto ' i0w00r20w0 0 0xff 0xee 0xee 0xab 0x12w0 0r20' y se ejecutarán todos los comandos.
