PROPÓSITO:
Crear una herramienta segura para Arduino que servirá como una herramienta de prueba de alto voltaje.
Las prioridades:
1. seguridad para cualquiera que desee volver a crear este proyecto
2. el sistema completo de instrucciones para que el proyecto puede volver a crearse cualquiera siguiendo el instructivo.
3. una herramienta que permite la máxima flexibilidad y configura a los usuarios necesita con seguridad.
4. componentes de la herramienta fácilmente pueden ser sustituidos, si ocurre falla de componentes.

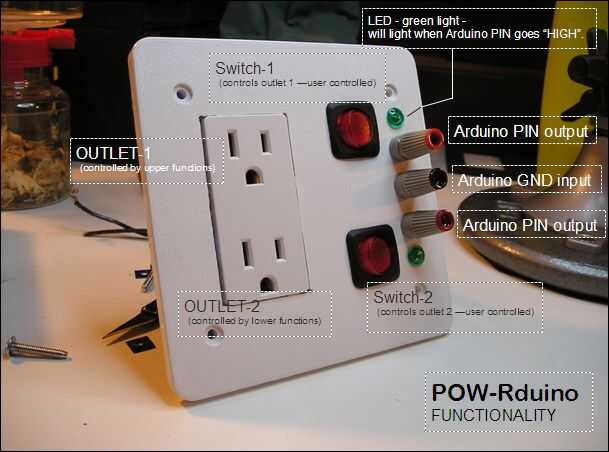

FUNCIONALIDAD DEL PROYECTO:
2 salidas que funcionan independientes unos de otros
Cada salida puede configurarse como NO (normalmente abierto) o NC (normalmente cerrado) dependiendo de las necesidades.

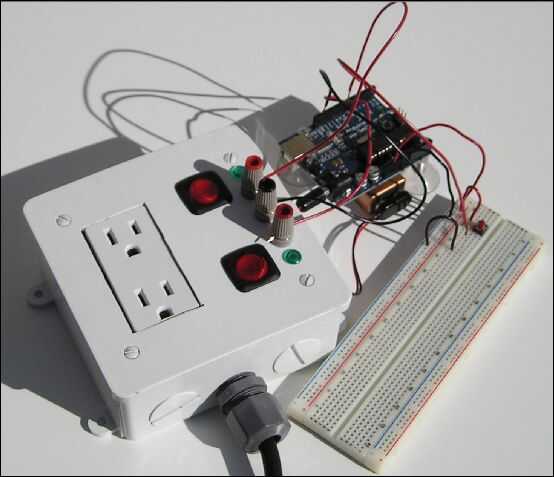

Herramienta puede utilizarse para probar el código de Arduino sin tener que utilizar conexiones de alto voltaje
ESTADOS-
NC (normalmente cerrado) controlado con interruptores independientes y sólo puede ser "Caliente" cuando PIN Arduino es "Alta"
NO (normalmente abiertos) salidas controlados con interruptores independientes en este modo el Arduino dejará de potencia a las salidas cuando los pines de Arduino "Alto". Usted tendrá que jugar con esto para comprender su función.
