Paso 10: Componentes - instalar todos los componentes
1 - PCB - en paso 9
2 - Diodos 1N4004
9 - terminales de tablero de PC de 2 posiciones

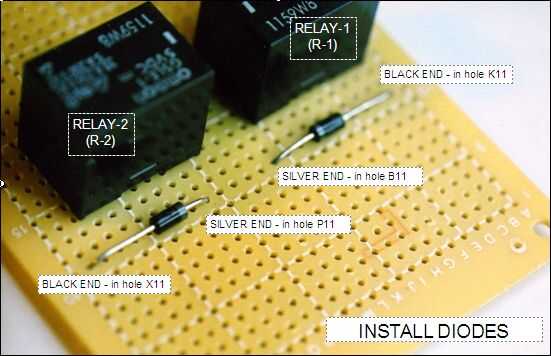

Instalar diodos:
Los diodos son muy importantes en este proyecto. La teoría detrás de su función puede ser explorada en:
http://www.Sparkfun.com/Commerce/tutorial_info.php?tutorials_id=119
Usted debe instalarlas en la posición correcta o problemas podrían emerger durante uso a largo plazo de esta herramienta.
Diodo-1 (D1) debe insertarse en estos agujeros en la PCB:
Extremo negro - insertada en la ubicación del agujero B11
Final plata - insertada en la ubicación del agujero K11
Diodo-2 (D2) debe insertarse en estos agujeros en la PCB:
Extremo negro - insertada en la ubicación del agujero P11
Final plata - insertada en la ubicación de los orificios X11

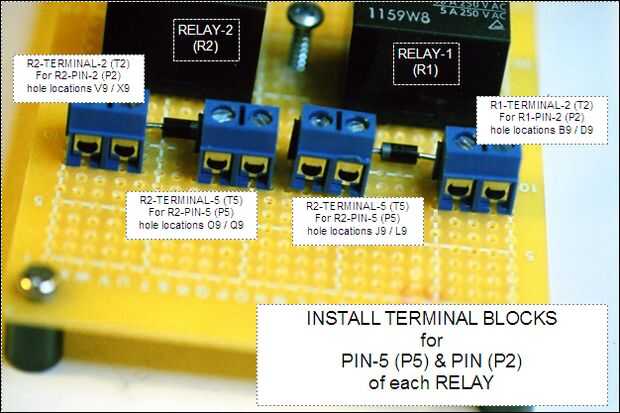

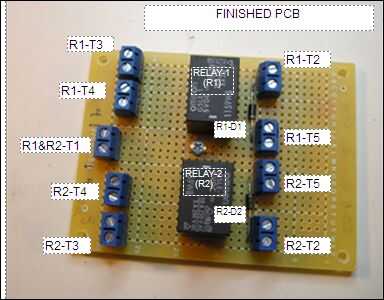

INSTALAR bloques de terminales para PIN-5 (P5) y PIN-2 (P2):
Usando 4--Insertar 2 posiciones PC tablero terminales (T) como sigue:
TERMINAL-5 (T5)
RELÉ-1 (R1) - en lugares J9 / L9
RELÉ 2 (R2) - en lugares O9 / Q9
TERMINAL-2 (T2)
RELÉ-1 (R1) - TERMINAL 2 (T2) en lugares B9 / D9
RELÉ 2 (R2) - TERMINAL-2 (T2) en lugares V9 / X9

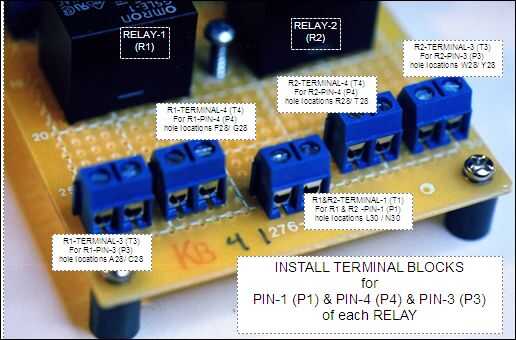

INSTALAR bloques de terminales para PIN-5 (P5) y PIN-2 (P2):
-5 posición de 2 PC Junta terminales (T) Inserte sigue:
TERMINAL-1 (T1)
RELÉ-1 (R1) y relé 2 (R2) - en lugares L30 / N30
T4 (T4)
RELÉ-1 (R1) - en lugares F28 / H28
RELÉ 2 (R2) - en lugares R28 / T28
TERMINAL-3 (T3)
RELÉ-1 (R1) - en lugares A28 / C28
RELÉ 2 (R2) - en lugares W28 / Y28
