Paso 12: Coloque PCB--en caja
Materiales necesarios:
1 - PCB - en paso 11
4 - 10mm con aislamiento aislamientos
1/4OD X 1/8ID X 1/4 tubería

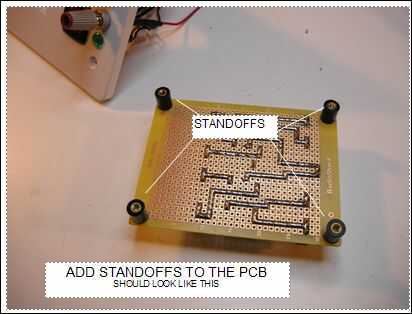

AÑADIR SEPARADORES:
Añadir 4 separadores de aislamiento a la parte inferior de la PCB. Esto le dará apoyo a la placa una vez que todos los cables se han puesto en su lugar.

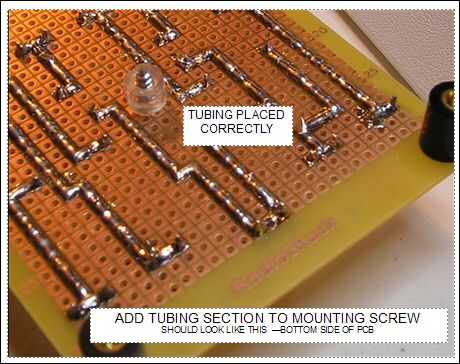

TUBERÍA COLOCADA:
Coloque el tubo sobre el tornillo de montaje de 1/4". Esto permite cierta elasticidad en el PCB como colocar los cables en los bloques de TERMINAL (T).

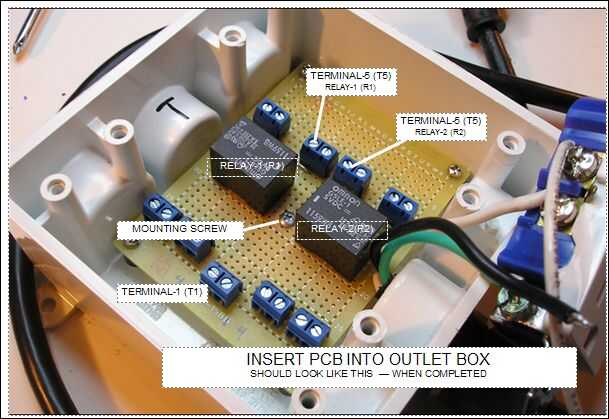

INSERTE EL PCB TERMINADO:
Encontrar la marca "T" que hizo en su caja. Tienen colocado lejos de usted. Inserte su PCB en la caja de salida. Letras alfa estará en el lado derecho. TERMINAL-1 (T1) estará en el lado izquierdo. Line el montaje del tornillo con el agujero perforado en el aumento de plásticos en el centro de la caja. Asegúrese de que el tubo corto se queda en el tornillo de montaje. Apriete el montaje hasta firmemente en su lugar y separadores están firmemente sentado en la parte inferior de la caja.
