Paso 13: Conectar todo para arriba!
1 - caja de paso 11
2 - placa completado en el paso 8
CONECTE EL CABLE DE ALIMENTACIÓN:

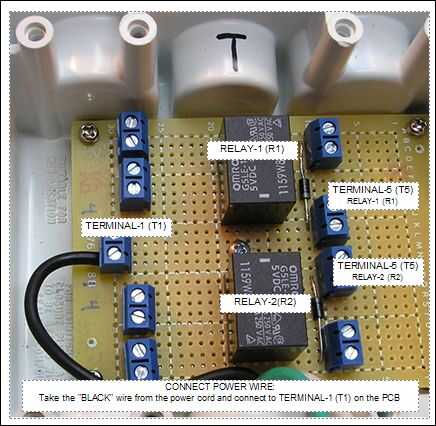

Tome el cable "Negro" del cable de alimentación y conecte al TERMINAL 1 (T1) en la PCB.

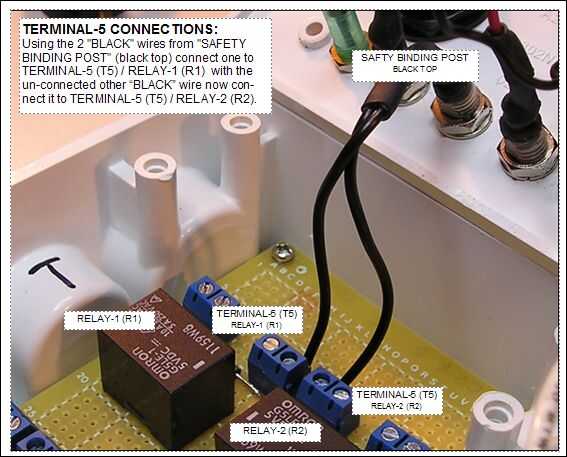

Usando los 2 cables "Negro" de "Seguridad vinculante POST" (top negro) Conecte una TERMINAL-5 (T5) / relé 1 (R1) con el no conectado otro "negro" alambre ahora conéctelo al TERMINAL-5 (T5) / relé-2 (R2).

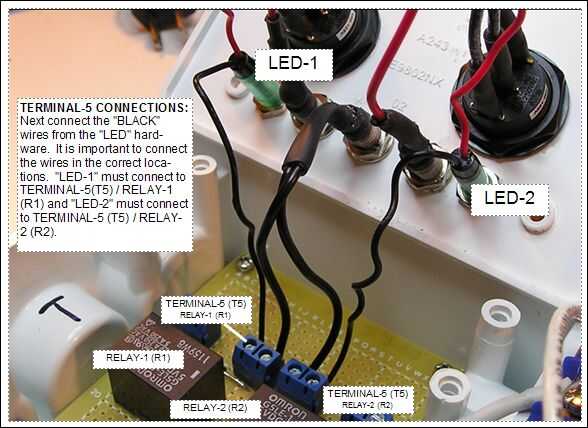

A continuación, conecte los cables "Negro" de los herrajes de "LED". Es importante conectar los cables en las ubicaciones correctas. "LED-1" se debe conectar a TERMINAL-5(T5) / relé 1 (R1) y "LED-2" deben conectar al TERMINAL-5 (T5) / relé-2 (R2).

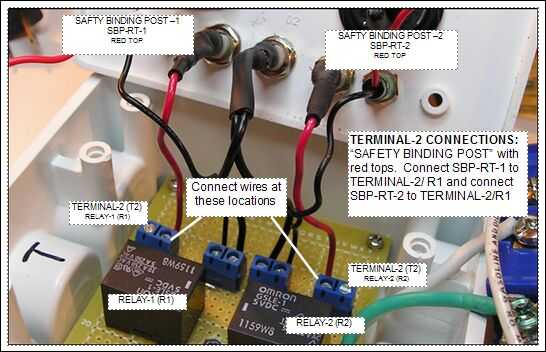

TERMINAL 2 conexiones:"POST de enlace de seguridad" con tapas rojas. Conectarse seguridad vinculante Post-1 (tapa roja) SBP-RT-1 de TERMINAL-2 (T2) / relé-1 (R1) y conectarse seguridad vinculante Post-2 (tapa roja) SBP-RT-2 TERMINAL-2 (T2) / relé-2 (R2)

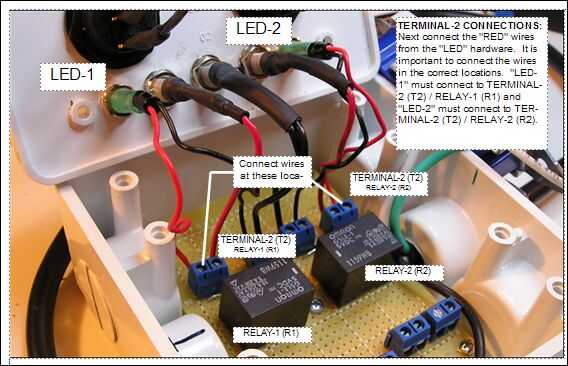

A continuación conecte los cables "rojos" del hardware "LED". Es importante conectar los cables en las ubicaciones correctas. "LED-1" se debe conectar al TERMINAL-2 (T5) / relé 1 (R1) y "LED-2" deben conectar al TERMINAL-2 (T2) / relé-2 (R2).

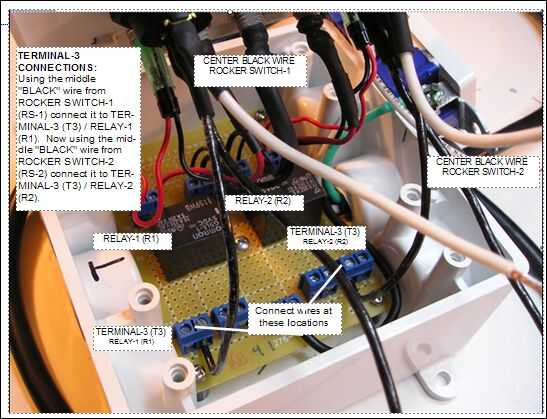

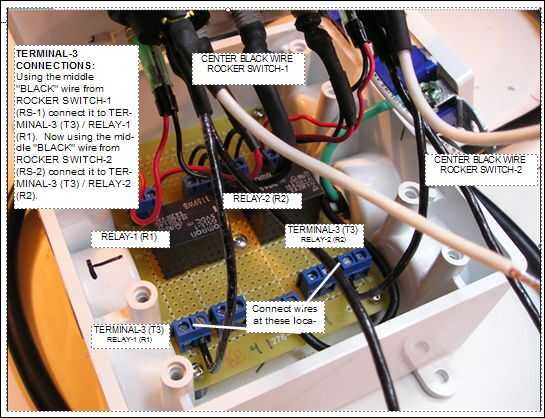

TERMINAL-3 conexiones:Utilizando el medio de "Negro" cable del interruptor de eje de balancín-1 (RS-1) conecta con la TERMINAL-3 (T3) / relé-1 (R1). Ahora usando la mitad de cable "Negro" del eje de balancín interruptor-2 (RS-2) lo conecta con la TERMINAL-3 (T3) / relé-2 (R2). Esta conexión hará que el control de salida NC (normalmente cerrado). Esto puede cambiar dependiendo de las necesidades del usuario para la herramienta de prueba.
TERMINAL-4 CONEXIONES:
En este momento no se utilizará T4 (T4). Cuando se configura con la TERMINAL-4 (T4) se convierte en la salida controla NO (normalmente abierto). Se trata de una configuración es una opción el usuario seleccionar dependiendo de las necesidades de la herramienta de prueba.
INTERRUPTOR de eje de balancín - "Negro" cable (no centro) exterior.

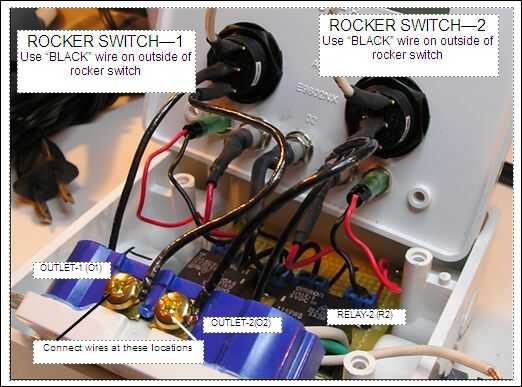

Conecte el cable exterior de "Negro" al lado "Caliente" de salida. Asegúrese de conectar interruptor de eje de balancín-1 (RS1) salida-1 (O1) en el lado "Caliente" de la salida. Ahora conecte del eje de balancín interruptor-2 (RS2) salida-2 (O2) en el lado "Caliente" de la toma de
"COMM" CONEXIÓN:

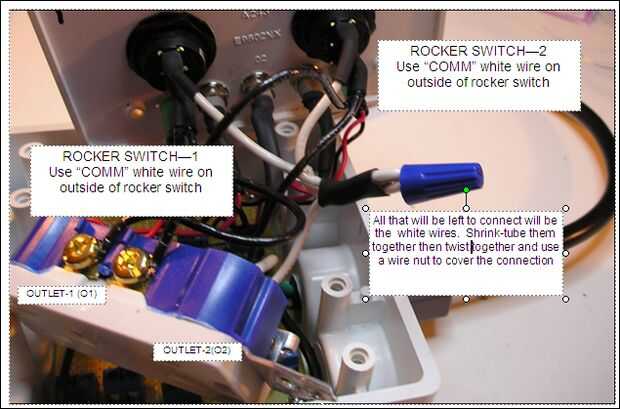

Todo lo que se dejará para conectar son los cables "Blancos". Estas son todas las conexiones "COMM". Tire de ellos juntos y tubería del encogimiento para conectarlos juntos. Una vez que todos los cables "COMM" a girar juntos y terminar el trabajo con una tuerca de alambre para cubrir la conexión.
MONTAR EL ENCHUFE EN LA CAJA:

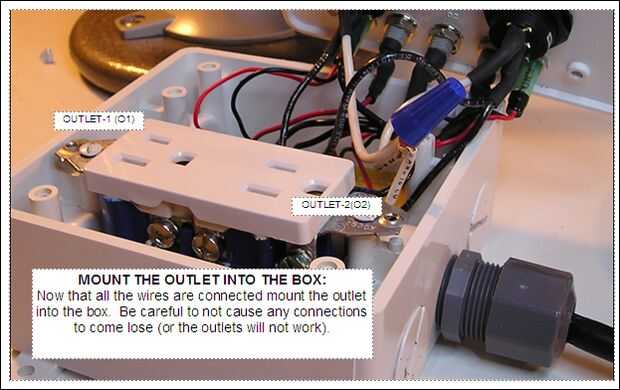

Ahora que todos los cables estén conectados montar la toma de corriente en la caja. Tenga cuidado de no causar ninguna conexión para soltarse, o los enchufes no funcionan.
CONECTAR PLACA DE LA CUBIERTA A LA CAJA:

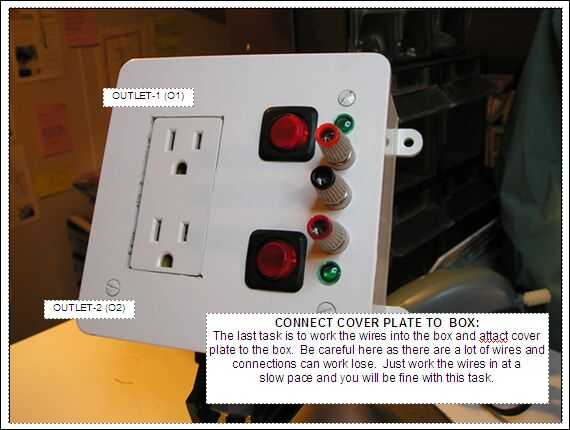

La última tarea es trabajar los cables en la caja y colocar la cubierta a la caja. Tenga cuidado aquí como hay un montón de cables y conexiones que pueden trabajar flojo. Sólo trabajan los alambres en a un ritmo lento y va a estar bien con esta tarea.
