Herramienta de prueba POW Rduino (3 / 18 paso)

Paso 3: Cable de alimentación

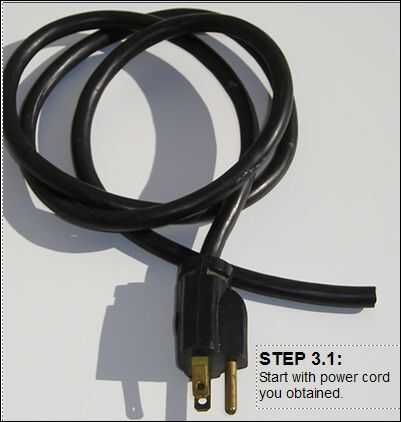

STEP 3.1:
Comenzar con cable que obtuvo.

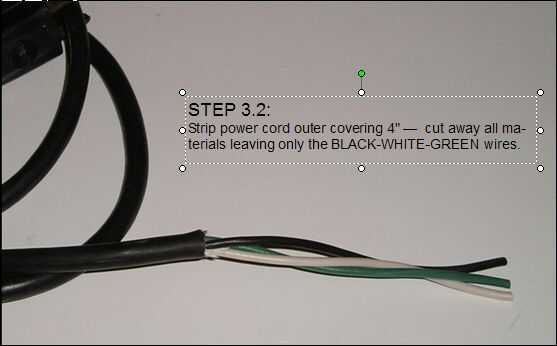

PASO 3.2:
Cable de alimentación de la tira exterior cubierta 4"--cortar todos los materiales dejando únicamente los cables negro-blanco-verde.

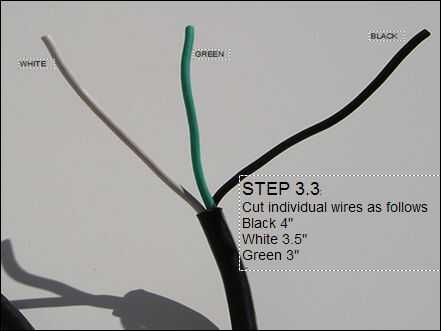

PASO 3.3:
Corte los alambres individuales como sigue
Negro 4"
Blanco 3.5"
Verde 3"

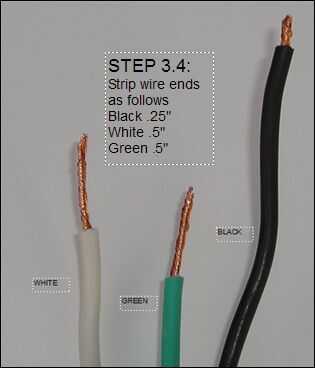

PASO 3.4:
Extremos de la tira del cable como sigue
Negro. 25"
Blanco. 5"
Verde. 5"

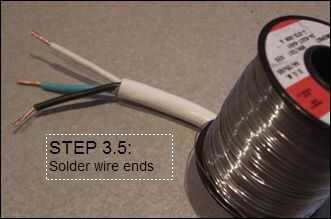

PASO 3.5:
Extremos de los alambres de la soldadura

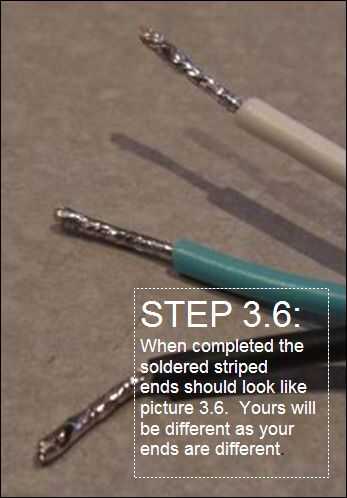

PASO 3.6:
Cuando el soldado rayas extremos deben parecerse cuadro 3.6.  Tuyo será diferente ya que sus extremos son diferentes.
