Herramienta de prueba POW Rduino (7 / 18 paso)

Paso 7: Toma - colocación de caja

1 - receptáculo de conexión a tierra decorador - Lowes 279490 parte número

Caja de paso 5:

1 - 5"- blanco - cable primario, calibre 18, 600V - (pelado en cada extremo 1/2" y estañado)

Destornillador común

Par de pinzas

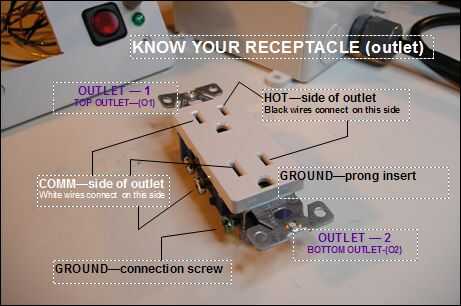

Sabe su toma:
Entender su toma.  Mirando su cara de salida hasta el agujero de tierra deben ser en la parte inferior como usted está mirando.  En el lado derecho será las más ranuras de cada salida (COMM - lado - cables blancos ir por este lado).  La izquierda será las más cortas ranuras de cada salida (caliente - lado - los cables negros van en este lado)

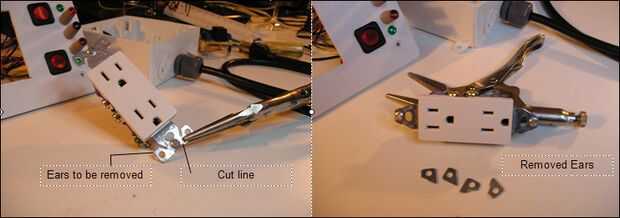

QUITAR orejas de la toma:
Utilizando pinzas quitar las orejas de la toma.  Orejas se encuentran en las partes metálicas conectadas a cada extremo de la salida.  Esto es donde se encuentran los tornillos de montaje.  Sólo necesita la parte central de estas escuadras para este proyecto.  Hay una línea de corte en cada oído.  Agarrar la oreja con las pinzas en la línea de corte.  Mover la oreja hacia arriba y hacia abajo con un apretón apretado los alicates.  El oído se rompa.

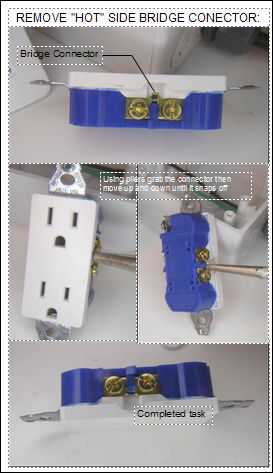

QUITAR EL CONECTOR DE PUENTE DE LADO "CALIENTE":
Mirando el lado caliente de la salida verán dos tornillos Unidos a las placas de color cobre.  Las placas debajo de cada tornillo se conectan mediante un conector de puente. Alicates - tenga cuidado de tomar el centro del puente y mover arriba y abajo hasta que se despeguen.  El puente es difícil de agarrar tan tenga cuidado aquí.  Una vez que lo mueva hacia arriba y hacia abajo hasta que encaje.  Este paso le permite controlar cada salida independientemente.

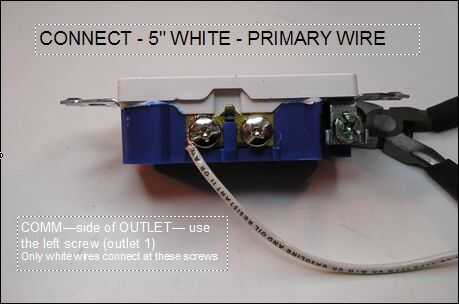

CONECTAR - 5" BLANCO - PRIMARIA:
(pelado en cada extremo de 1/2")
Con los alicates hacer un gancho con uno de los extremos strpped.  Mirando el lado COMM de la salida utilice el tornillo en el izquierdo (tornillo de salida-1) un tornillo lo suficiente como para trabajar el alambre enganchado en la parte posterior del tornillo.  Asegúrese de que la parte del gancho abierto de los extremos del cable en el lado derecho del tornillo.

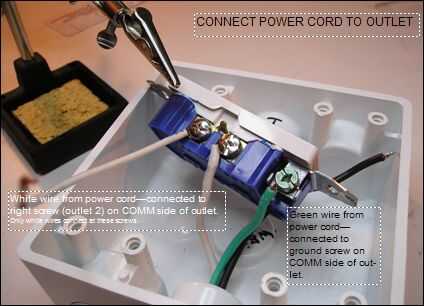

CONECTE EL CABLE DE ALIMENTACIÓN A LA TOMA DE CORRIENTE:
Cable blanco cable-
Hacer una forma de gancho en el extremo pelado. Mirando el lado COMM de la salida utilice el tornillo en el tornillo de un derecho (tornillo de enchufe 2) lo suficiente como para trabajar el alambre enganchado en la parte posterior del tornillo.  Asegúrese de que la parte del gancho abierto de los extremos del cable en el lado derecho del tornillo.

Cable de energía verde-
Hacer una forma de gancho en el extremo pelado. Mirando el lado COMM de la salida utilice el tornillo de la extrema derecha (toma tierra) Naciones Unidas-tornillo lo suficiente como para trabajar el alambre enganchado en la parte posterior del tornillo.  Asegúrese de que la parte del gancho abierto de los extremos del cable en el lado derecho del tornillo.

MONTAJE DE TOMACORRIENTE EN CAJA:
Insertar conectado salida en caja de salida con las ranuras COMM en el el lado izquierdo de la caja.  Utilice el segundo conjunto de agujeros que se alinean con el soporte de los agujeros de montaje en la salida.  Utilice los tornillos de montaje que viene con el enchufe e introducir en los agujeros de montaje de la caja.  Atornille los tornillos de montaje de forma breve.  Se necesita espacio en el futuro para agregar otros elementos para el proyecto y ser capaces de conectar los cables de la placa. Doble el cable tomacorriente-1 hasta la parte inferior de la salida y la ruta alrededor de la parte inferior y hacia fuera para abrir espacio en medio de la caja.
