Paso 8: Alambre-para arriba el HARDWARE
1--blanco impermeable cubierta de salida en blanco - completado en el paso 6
2--Seguridad Binding Posts - punta roja
1--Seguridad vinculante puestos - final negro
2--verde LED con soporte
2 - SPST encendió el interruptor
2 - 4.5"- blanco - cable primario, calibre 18, 600V - Sstripped 1/2" en cada extremo y estañado
2 - 5"- negro - cable primario, calibre 18, 600V - despojado 1/8" y 1/2" en los extremos y estañado
2 - 5"- negro - cable primario, calibre 18, 600V - pelado 1/2" en cada extremo y estañado
2 - 4"- cable rojo (20AWG) - despojado 1/8" y 1/2" en los extremos y estañado
2 - 4"- cable negro (20AWG) - despojado 1/8" y 1/2" en los extremos y estañado
Tubos de termocontracción

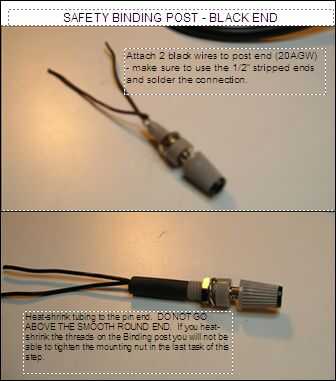

SEGURIDAD ENLACE POST - NEGRO FINAL
Se trata de la conexión a tierra para el Arduino. 2 negro (20AWG) cables de rayas 1/8" y 1/2" en los extremos. Usando 1/2" extremos conectan el perno de metal frente a la parte superior"Negro". Soldar los cables a la clavija. Una vez seguro, añadir la tubería del encogimiento del calor hasta el final del pin. NO VAN POR ENCIMA DEL EXTREMO REDONDO LISO. Si calor-encoja los hilos en el post de Unión no será capaz apretar la tuerca de montaje en la última tarea de esta etapa.

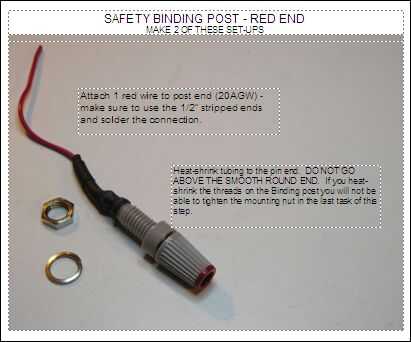

Seguridad vinculante POST - fin de rojo - (hacer 2 de estos)
Son las conexiones de salida del SENSOR para Arduino. Hilos rojos 2 (20AWG) rayas 1/8" y 1/2" en los extremos. Usando 1/2" extremos conectan el perno de metal frente a la parte superior"Rojo". Soldar los cables a los pines. Una vez seguro, añadir la tubería del encogimiento del calor a los extremos del perno. NO VAN POR ENCIMA DEL EXTREMO REDONDO LISO. Si calor-encoja los hilos a los bornes no serán capaces de apretar la tuerca de montaje en la última tarea de esta etapa.

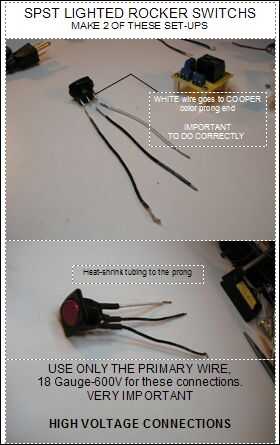

SWITCHS de eje de balancín iluminado SPST - (hacer 2 de estos)
Estos interruptores se conectarán a alta tensión, por lo que es necesario utilizar las de calibre 18, alambre 600V para esta tarea. Es importante que conecte el cable blanco sólo en el cobre del diente en el interruptor. LA SEGURIDAD ES IMPORTANTE AQUÍ. Conecte el 5"- negro - cable primario, calibre 18, 600V - pelados 1/8" y 1/2" en extremos y estañado a la pata del centro. La conexión con el extremo del cable 1/2". Será la última conexión con el 5"- negro - primario de alambre calibre 18 y 600V - pelado 1/2" en cada extremo y estañado. No importa cual se conecta como ambos son 1/2" de largo. Una vez que todas las conexiones son soldiered, añadir la tubería del encogimiento del calor para la conexión a la base del interruptor.

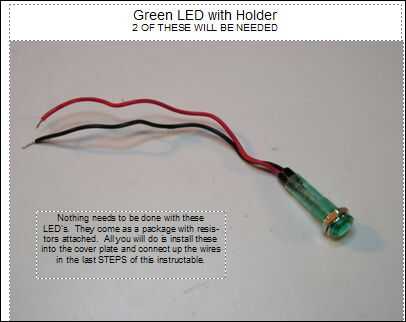

LED verde con soporte:

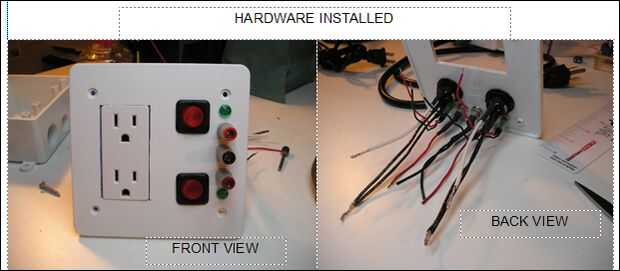

INSTALAR EL HARDWARE:
SPST interruptores de eje de balancín iluminado - instalar en los orificios de 3/4". Asegúrese de que el cable blanco es lado izquierdo al mirar en la placa.
SEGURIDAD enlace POST - extremo negro - install en el orificio central de 5/16".
ENLACE de seguridad POST - rojo termina - instalar en los últimos 5/16 agujeros en la placa.
