Herramienta de soldadura de cinta plana uretano

después de precios herramientas especiales para soldar correas de uretano plana, decidí hacer mi propia. Tengo un kit para soldar redondo, V y plana cinturones de hasta 1 1/2" y necesita una herramienta para soldar 2" correas planas. Fue un tiempo de trabajo y las herramientas para hacerlo cuesta $300-$400.

Lista de partes compradas.

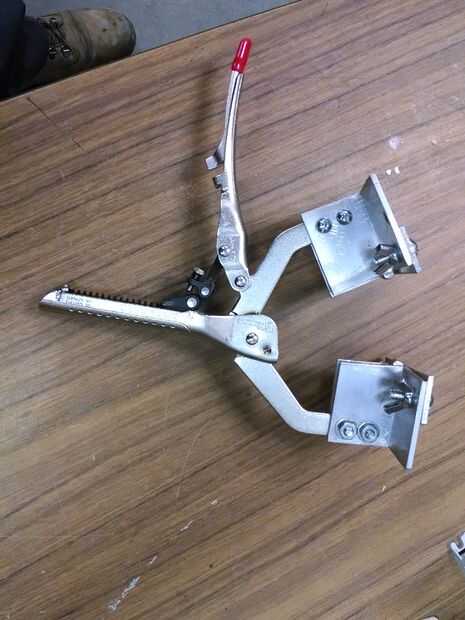

1 - bloqueo de abrazadera en C * link eliminado con abrazadera (tenía problemas con abrazadera, auto función ajuste resultó ser más un estorbo que un beneficio. debe utilizarse un estándar sin ajuste de bloqueo de la abrazadera)
1 - 1/8 "x 1 1/2" x 2 "aluminio ángulo Stock
1 - 1/8 "x 1" x 2' acción plana de aluminio
1 - paquete de 4 1/4-20 tuerca
4 - 1/4-20 tornillos de máquina de cabeza redonda
4 - 10-32 redondo cabeza tornillos
4 - 10-32 tuercas
4 - arandelas planas de 10-32
4 - arandelas de 10-32

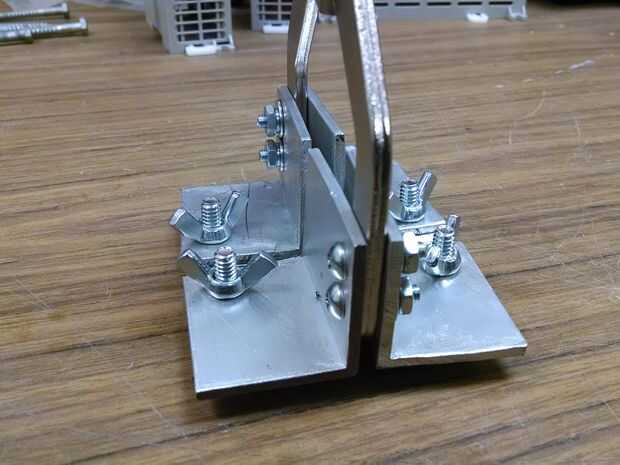

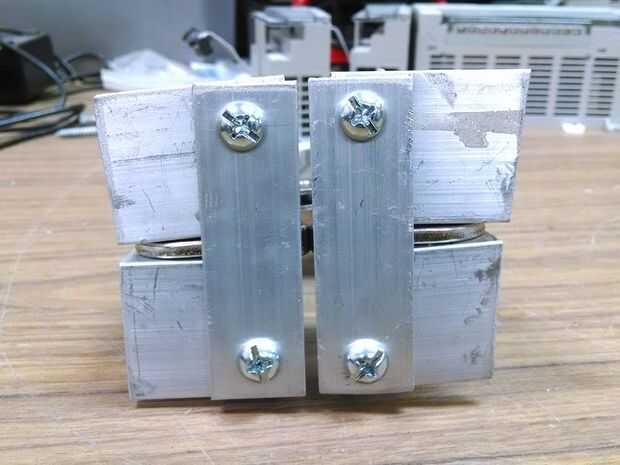

La abrazadera de bloqueo C no era lo más fácil de perforar, por lo que tendrá una buena broca de sharp. Si iba a hacer esto otra vez o si yo estaba haciendo esto para una herramienta estaría utilizando todo el tiempo, creo que habría sustituido el aluminio con el acero para hacer un poco más durable y ser capaces de aprovechar los agujeros de los soportes de ángulo y enrosque los tornillos en forma permanente.

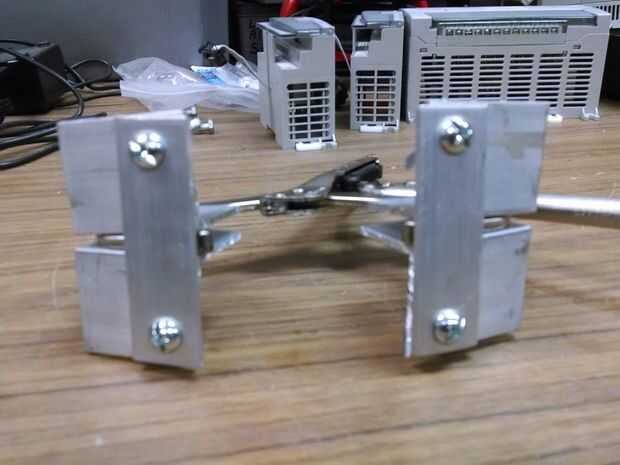

Este instructivo es dar a otros una idea dejarlos hacerlo de cualquier manera que elijan. No tengo mucho para herramientas de Taller mecanico y tuve que usar una sierra para metales para cortar la culata de aluminio y una mano taladro para perforar todos los agujeros a través.
Por supuesto la sierra para metales caminado un poco y los soportes de esquina no salen todo lo que Plaza. No gran cosa y no afecta el funcionamiento del aparato.

Costo total fue alrededor de $40. Si usted tiene algunas acciones poniendo alrededor en tu tienda o en el trabajo y una abrazadera de bloqueo C, esto puede ser una opción de muy bajo costo a pagar los dinerales de águila, Durabelt o similares.

Por supuesto necesita un hierro de soldadura plano de 2" o para cualquier anchura de la correa su tratando de soldar. Tengo una 1 1/2" uno que viene con el Kit de águila tengo y se intenta utilizar para hacer la correa de 2". Im bastante seguro de que obtendrás el trabajo. Si no es el 2" hierros de soldadura son alrededor de $70

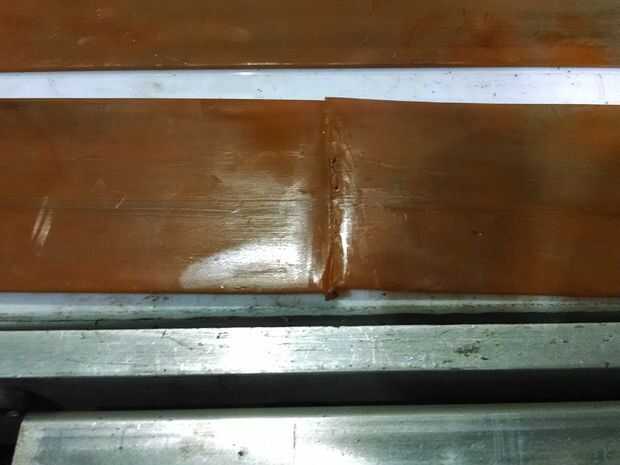

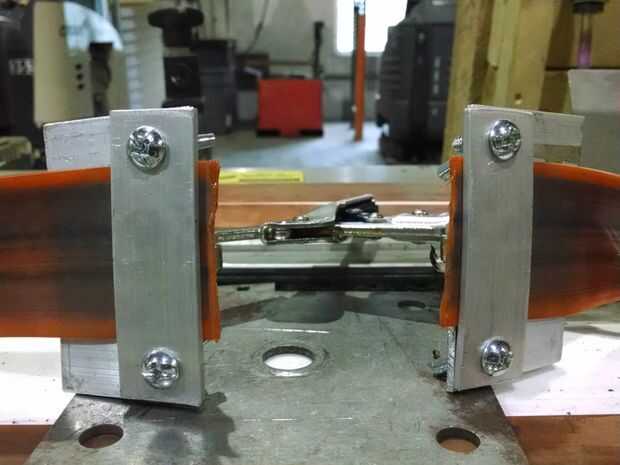

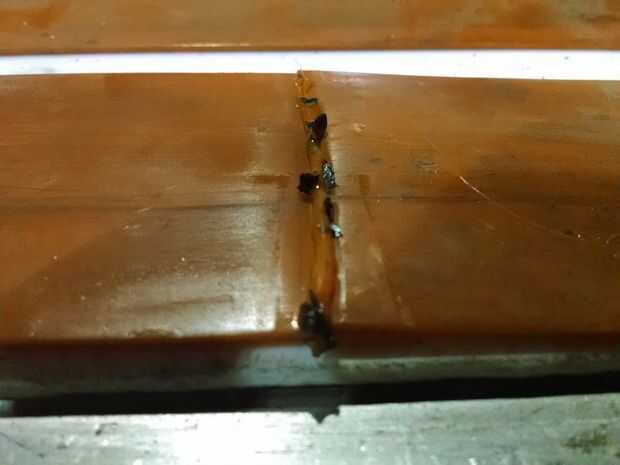

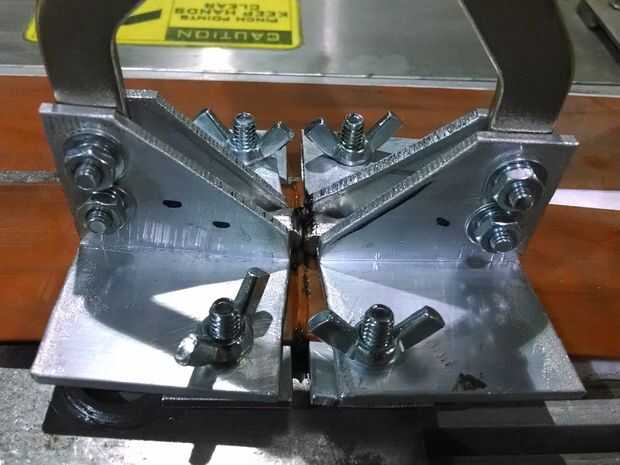

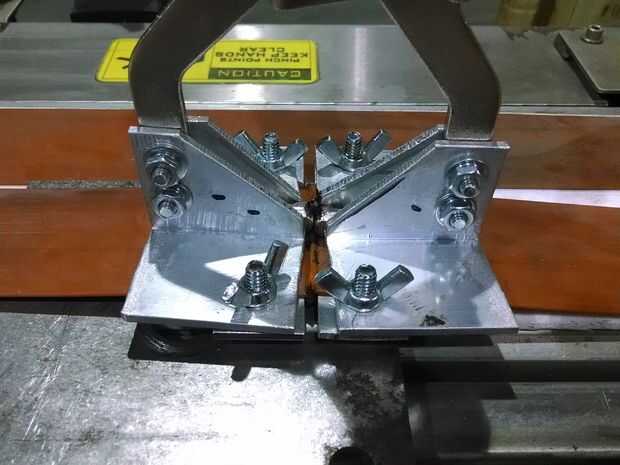

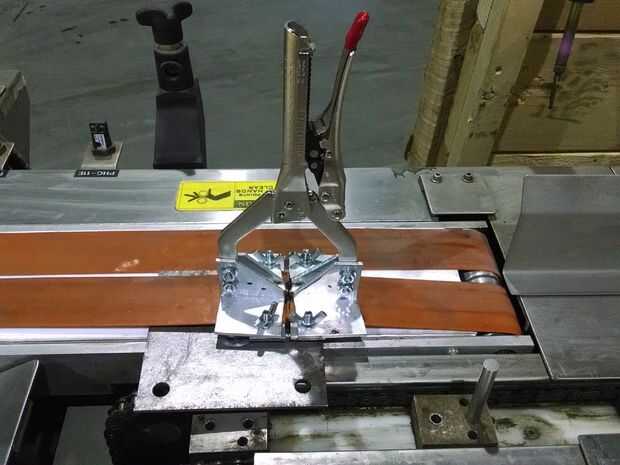

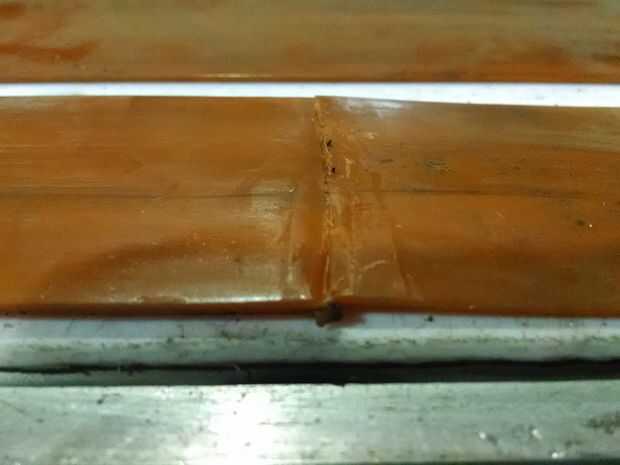

Edición: Tiene que utilizar la herramienta de hoy en día. Trabajó gran después de hacer algunas modificaciones para permitir el soldadura hierro llegar fácilmente a la correa. Ver nuevas fotos de arriba. Yo fui soldadura las correas en el lugar y el tirón de la correa causada a cerrar antes de tocaron los extremos de la abrazadera. He tenido que ajustar su tensión casi al máximo en orden para que funcione. Me gusta el concepto de sí mismo, función de ajuste pero no era la herramienta adecuada para este proyecto. Vivir y aprender. De lo contrario la herramienta funcionó muy bien y pude usar 1 1/2" hierro de la soldadura para soldar las correas de 2". Tuvo un ligero toque cuando la pinza de agarre y tuve que deslizar rápidamente el hierro a través de los cinturones para mantenerlos lo suficientemente caliente como para soldar.
