Paso 3: Configuración detallada
Esto es sólo el paso anterior pero con más detalles de este tiempo.
Tarjeta MicroSD de 4GB
La manera más rápida de obtener todos los archivos necesarios dentro de su tarjeta está copiando lo que se llama una * imagen * archivo que he preparado. Este es un proceso diferente a simplemente copiar-pegar los archivos del ordenador y no va a funcionar haciendo simplemente eso. Requiere un pequeño programa adicional que usted ya tenga y un ordenador.
Descargar el archivo de imagen de primera (3.9 GB) desde la parte inferior de la página y siga las instrucciones detalladas en el link en esta página para Linux, Windows o Mac para escribir en la tarjeta.
Una vez que todo está hecho, dejar la tarjeta a un lado y hacia el escudo de HestiaPi.
Escudo de HestiaPi

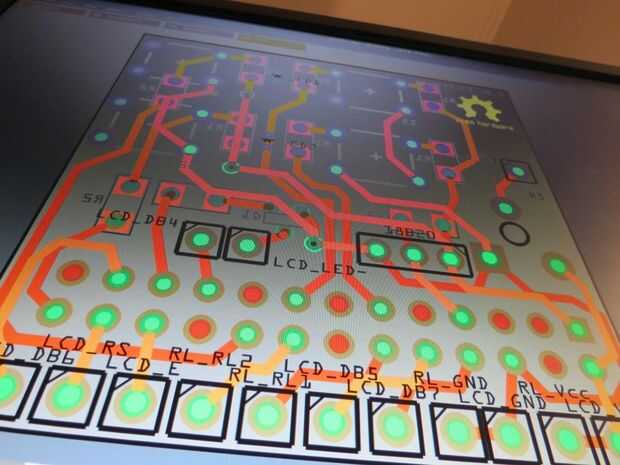

Usted necesitará hacer un tablero de doble cara del circuito impreso (PCB) para este paso. Instructables tiene un montón de ideas sobre cómo hacer el PCB, la manera barata, o en nivel muy profesional dependiendo de cuánto tiempo tienes y qué calidad acabado estás apuntando para. No voy a entrar en detalles sobre cómo hacer PCB aquí como su fuera de alcance. Por favor hacer su búsqueda si usted es un principiante.
No importa qué método usted elige aunque usted necesitará al menos uno de los formatos disponibles que he preparado para usted. Cobre, serigrafía y máscara de capas hay de todo!
Una vez listo el PCB, haz tu lista de compras (HTML | PDF) para todos los componentes necesarios.
Paso final es soldar todos los componentes * siguiendo la etiqueta ID cada uno tiene y buscar en el mapa de serigrafía a cada lado de la PCB. Tenga en cuenta que algunos componentes son muy pequeños y es posible que necesite pinzas. Una vez más, aprender a soldar no es lo que esta ' ible es practicar lo primero o visitar un local hackerspace/fablab donde las personas generalmente ayudan a uno a aprender nuevas habilidades.
Caso

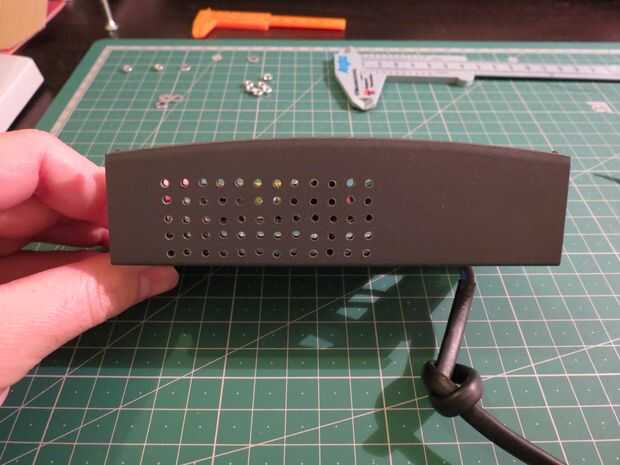

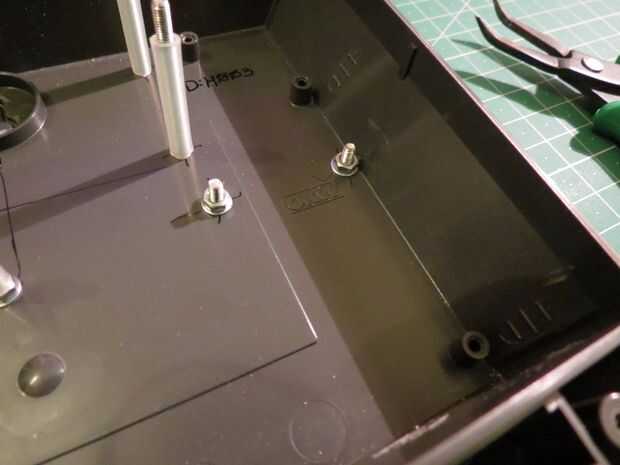

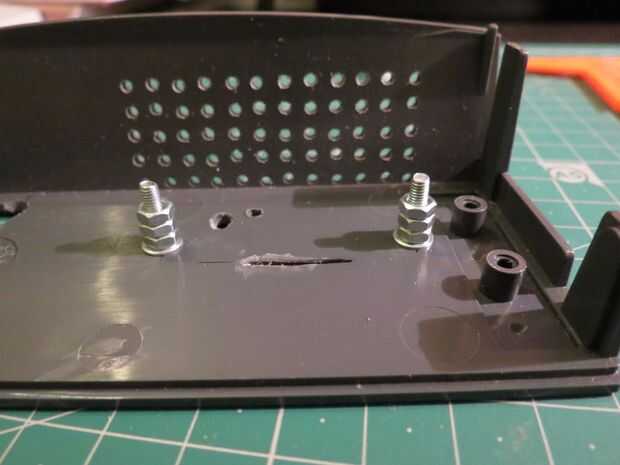

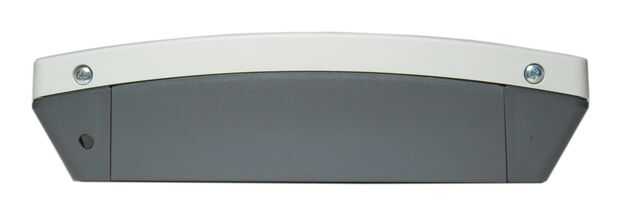

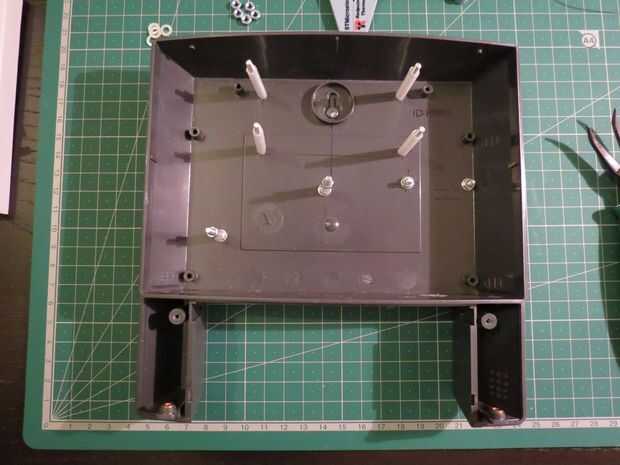

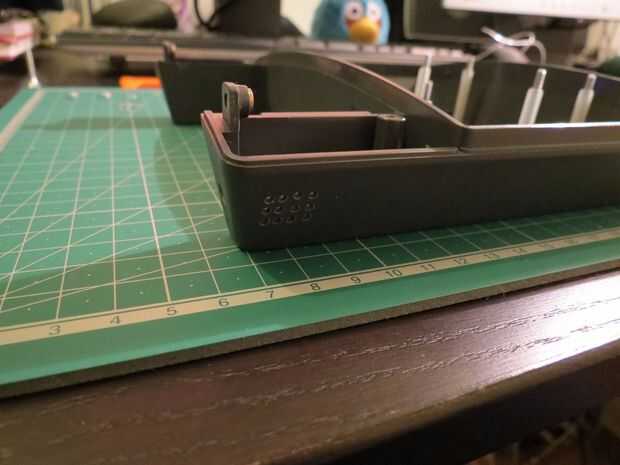

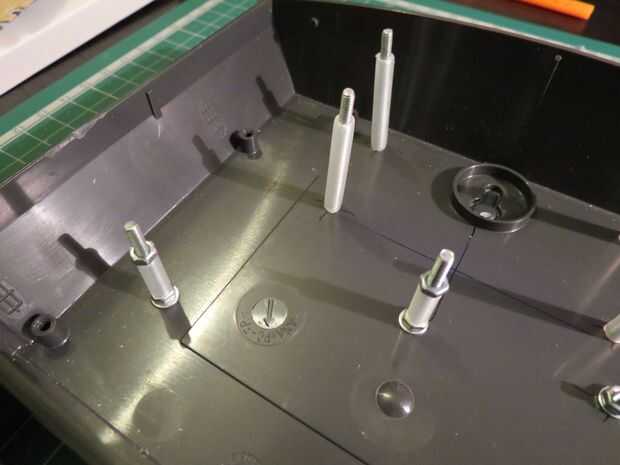

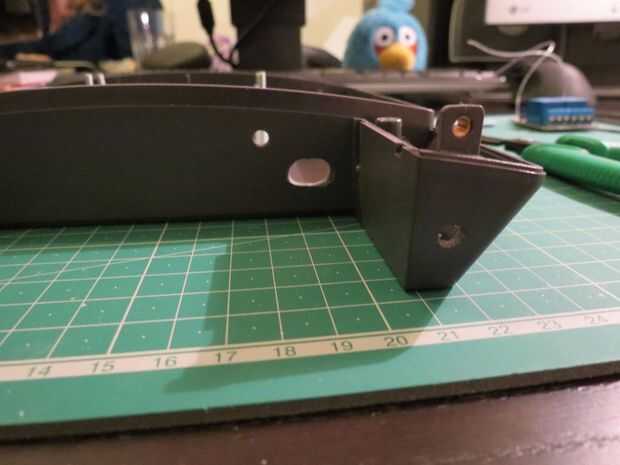

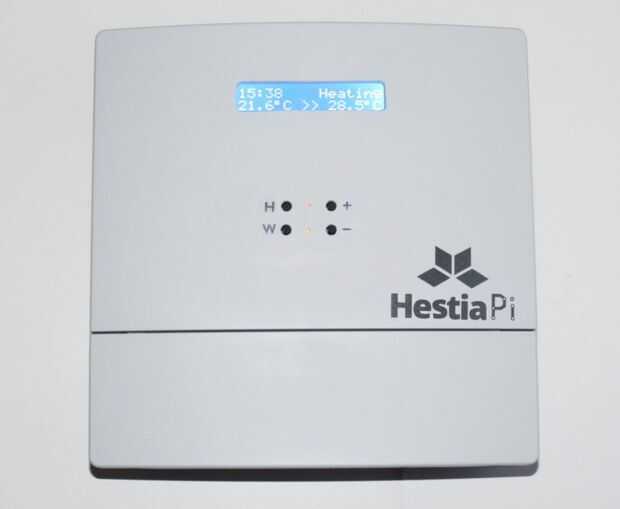

El caso puede ser una parte delicada. Necesita encajar todo, hacer una abertura para la pantalla, los 4 botones, 2 LED y el botón reset. Idealmente también necesitará mover el sensor de temperatura a lo más alejado posible de fuentes de calor como la CPU de RasPi y el módulo de Connexion. También es una buena práctica tener una superficie del sensor en contacto directo con el aire exterior para obtener la mejor lectura de la temperatura ambiente (ver foto). Comprar el caso es la forma más fácil pero la idea es hacer * su * caso de la forma que desee. Hay casos donde la gente puede incorporar dentro de armarios o cualquiera que sea su casa tiene que ofrecer. Su imaginación es el límite! Impresión 3D es por supuesto el camino y pronto tendrá archivos de bosquejo para usted listo para imprimir vosotros mismos.
Montar
- Inserte la tarjeta SD dentro RasPi

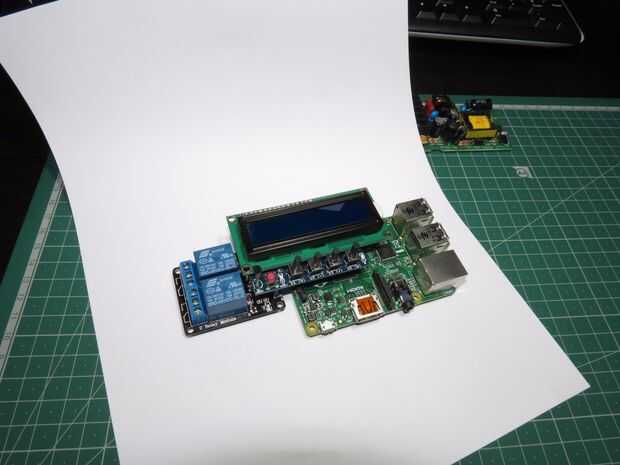

- Empuje el protector de HestiaPi en el RasPi alineando los pernos primeros primero (pin1 y pin2). Ver anteriores fotos de paso
- Empuje el módulo de relé para encajar en su lugar con el escudo de la HestiaPi * a. Ver fotos aquí
- Conecte el dongle del USB WiFi
- Conexión de la alimentación
- Espere a que arranque
- Encontrar de HestiaPi IP (ver siguiente paso a hacer eso)
- Abra su navegador esta IP
* Tenga en cuenta que la función de reajuste requiere un encabezado hembra 2 pines para soldar en frambuesa Pi (en modelos A +, B + y B2).
Hemos omitido el cableado en su casa como si no sabes cómo hacerlo usted mismo es mejor para todos dejar a un profesional o alguien que conoce. El módulo de relés ofrece dos relés de contacto de conmutación libre de tensión independientes para que decidir lo que es mejor para usted.
