Paso 10: La parte de Build 5, el conductor
Más comunes amplificadores push-pull, conduce los tubos de 2 salida directamente desde el divisor de fase. Con el fin de reducir la cantidad de ruido generado por el amplificador, vamos a crear nuestro controlador etapa post fase dividida.
Esto asegurará que cualquier ruido generado por la etapa de conductor en su mayor parte se cancelará hacia fuera. Además, hace el diseño escalable como fácilmente podría conducir tubos de salida de 4, 6 u 8 en vez de dos, así duplicando, triplicando o cuadruplicando la potencia de salida. Por supuesto, va esa ruta, se necesita una fuente de alimentación y salida respectivamente mayor transformador.
Dicho esto, adelante,
Paso 1: adquirir de sus piezas R1 (5KOhm 5 vatios resistencia) y C4 (100 uF 500V condensador) y montarlos en una tira Terminal Lug (TB) como lo hizo con C2. R1 pasa entre el poste positivo de C2 y C4. Esto nos dará una fuente de alimentación recién filtrada para nuestra etapa de conductor. Monte cerca de la Asamblea de C3.
Paso 2: Tome usted otra tira de 5 lug y montar en uno de los tornillos que sujetan el conector del controlador 6SN7 a la placa.
Paso 3: Ahora Conecte el terminal positivo de C4 a una de las zapatas que no se basa en que la tira y en el mismo terminal conectan una pierna de R13 y una pierna de R14 (47KOhms 2 vatios cada uno).
Paso 4: El otro extremo del R13 va al Pin 5 del conector de tubo conductor.
Paso 5: El otro extremo del R14 va al Pin 2 del conector de tubo conductor.
Paso 6: Tomar 2 trozos de cable de conexión (6 pulgadas) y girar juntos muy bien hacerle un par. (pares trenzados tienden a rechazar ruido EMI).
Paso 7: Conecte un extremo del par trenzado a los extremos desconectados de C20 y C21. El otro extremo del par trenzado a las tomas de tubo conductor Pin 2 y 5 con el 2 instalado previamente resistencias.
Paso 8: Ahora necesitamos R10 una resistencia de Ohm 470 1/4 Watt y una pierna de ella a la terminal de tierra de la franja de la TB y el otro extremo a la clavija 3 del tubo conductor.
Paso 9: Conectar un puente entre el Pin 3 y Pin 6 del zócalo del tubo conductor.
Paso 10: Conectar la R11 (470 KOhm resistencia 1/4 Watt) entre los pines 4 y 6 del tubo conductor.
Paso 11: Conectar R12 (470 KOhm resistencia 1/4 Watt) entre los pines 1 y 3 del tubo conductor.
Paso 12: Connect C9 (.47uF 600V condensador de la película) entre el Pin 1 del tubo encaje y estirón de tira TB.
Paso 13: Conectar C10 (.47uF 600V condensador de la película) entre el Pin 4 del tubo encaje y estirón de tira TB.

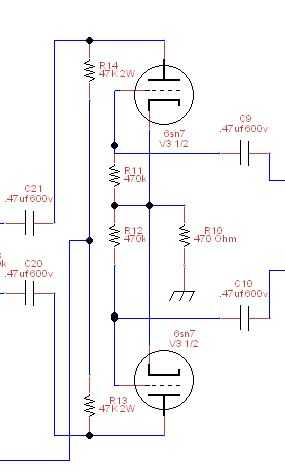

Paso 14: Verificar su trabajo contra el esquema anterior.

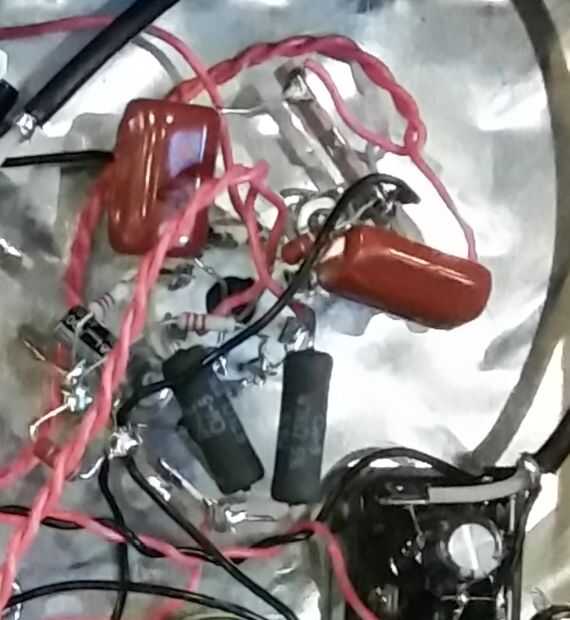

Usted debe ahora han exitosamente construido el circuito controlador.
