Paso 11: La construcción parte 6, el separador de fase

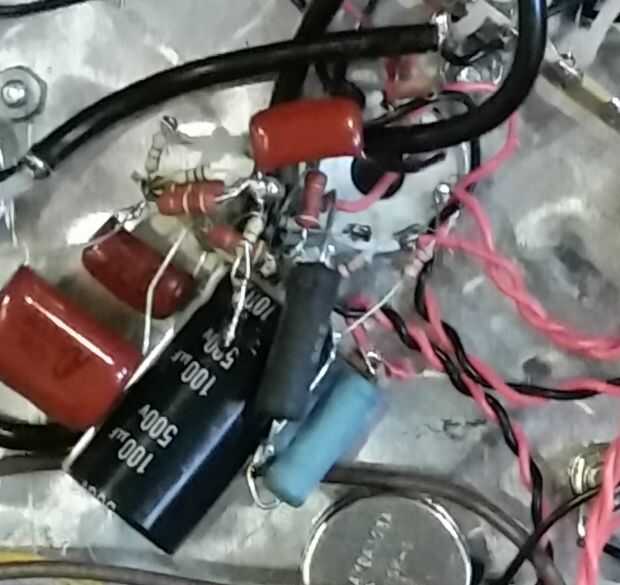

Paso 1: una vez más, es tiempo de construir otra fuente de alimentación. Tome usted otro TB tira y Monte C5 a él con el pin negativo en el terminal de tierra y el pin positivo en otro lug (C5 100uF 500V).
Paso 2: Fije R2 (5KoHm 5 vatios) a entre los polos positivos de C4 y C5. Esto suministrará nuestro divisor de fase con C.C. limpia recién filtrada.
Paso 3: Seleccione el R15 y R16 (22KOhms resistores de 2 Watts) y les dan un cheque con un buen multímetro para asegurarse de que están dentro del 1% de ser el mismo valor.
Resistencias moderna deben estar muy cercanas uno del otro, pero en los últimos años, era necesario para que coincida con estas 2 resistencias.
Paso 4: R15 está conectada entre el Pin 2 del tubo split fase pre-amp y el terminal positivo de C5.
Paso 5: R16 está conectada entre el Pin 3 del tubo split fase pre-amp y el terminal de tierra.
Paso 6: El condensador C9 (descrito en la parte anterior), se conecta por un par al Pin 2 del tubo fase dividida.
Paso 7: El condensador C10 (descrito en la parte anterior), se conecta por un par al Pin 3 del tubo de fase dividida.
Paso 8: Conecte C11 (.47uF 600V) entre amd Pin 1 Pin 5 del tubo de división de fase.
Paso 9: Verificar su trabajo contra el esquema anterior.
Usted debe ahora han exitosamente construido el circuito divisor de fase.
