Paso 15: La compilación - parte 8 envolver cosas para arriba!
Otra vez nos encontramos para soldar.
1: agarrar por el potenciómetro de control de volumen (10 K a 100 K lineal de la forma cónica 1/4 watt). Conecte un par de cables. Prefiero utilizar coax (antiguo cables stereo trabajo bien para esto). Un par también, pero en este punto estará sujeto a un ruido E.M.I..
2: montar la olla en el panel frontal

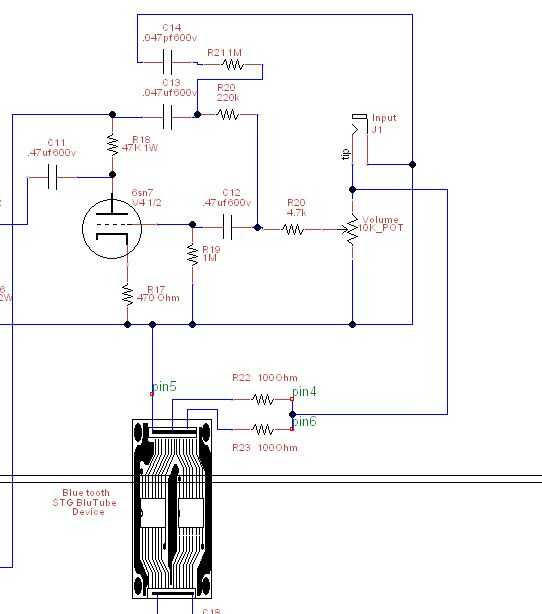

3: instalar R20 4.7KOhm entre C12 y el limpiador de coaxil de la maceta recién instalada, conectar el blindaje a tierra.
4: Conecte el otro cable coaxial a la toma de "BluTube": Escudo al pin 1. Conductor a los pines 4 y 6 (pines 4 y 6 son izquierdos y derecho salidas en la aplicación estérea, aquí somos mono)
5: si lo desea, también puede conectar otro cable coaxial a un conector RCA conector o 1/4 de pulgada en la parte trasera.
6: si lo desea, también puede instalar un interruptor del selector en este circuito de su elección (más allá del alcance actual).

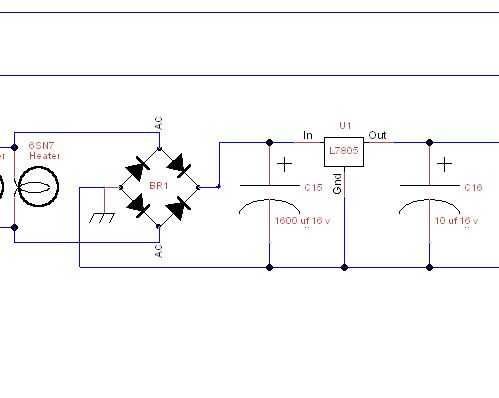

7: construir la fuente de 5V poco DC como se muestra en el esquema. Puede conectar el puente rectificador a la placa superior con un tornillo o construir en una franja de tb, la elección es suya.
8: conectar la nueva fuente de alimentación a la toma de BluTube, positiva al pin 2 y tierra al pin 1.
9: conector de tierra 5 el BluTube del encaje.
10: para el mejor bajo y agudos respuesta y una reducción de ruido leve, instalar C14 R21 C13 y R20 como se muestra en el esquema. Se trata de un circuito de retroalimentación, aumentará un poco los graves y agudos para compensar una pérdida de 5 dB a 60 Hz y a continuación, debido a los acoplamientos capacitivos.
11: puede ir a tu tienda local trofeo y conseguir que el panel frontal para el amplificador con la etiqueta de volumen de diseño y marcas, también, no se olviden y para el interruptor de encendido. Prefiero sólo el aspecto de un poco de fina caoba o sapele trim. También podemos tratar de algunos en cerezo.
12: Coloque la placa inferior con varios tornillos de máquina cortos y disfrutar durante años.
