Paso 7: La construcción! -Parte 3 alta tensión de alimentación (continuada)
No nos engañemos, lee esto otra vez: hasta ahora ha sido divertido y juegos... Ahora vamos a construir un
fuente de alimentación capaz de impactante el crap fuera de usted, causando quemaduras eléctricas graves, o muerte por electrocución! Piense en esto por un tiempo antes de continuar... En el mejor choque de esto será terriblemente doloroso!

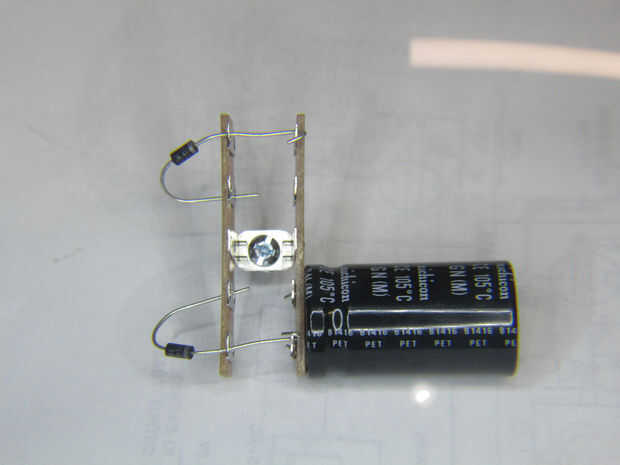

Paso 3: Tomar la segunda tira 5 lug y Monte temporalmente a la primera con un tornillo y agregue los diodos como se muestra. Tener en cuenta la polaridad de los diodos y las tapas. El extremo blanco de la banda del diodo indica el final del cátodo. Esto debe conectarse al cable positivo de ambas tapas (solo tapa se muestra en la foto). Diodos de conducir electrones desde el cátodo hasta el final del ánodo así carga positiva del polo positivo del condensador.

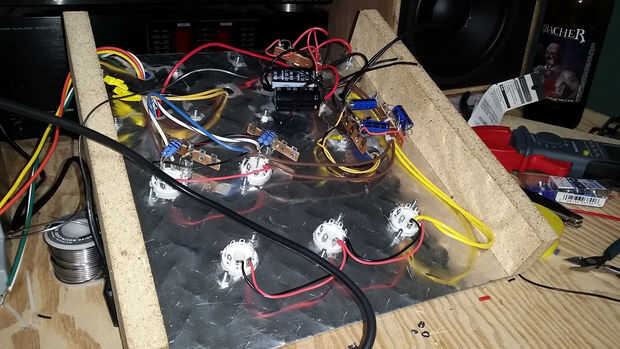

Paso 4: Una vez que se sueldan las tapas y los diodos para arriba, con cuidado retire el tornillo y Monte el conjunto en uno del transformador de los tornillos de montaje mediante la adición de una segunda tuerca en el perno. En la foto de arriba, montan ambos pero separados por postes de madera. Esto está bien también pero desperdicia algo de espacio y no se ve tan limpio. (Esto es lo que llamo un después enseñó). El primero de ellos tenía sólo una tapa de filtro primario, puede construir demasiado, y se beneficia enormemente de la segunda primaria cap con menos sag de voltaje a plena carga.
Paso 5: Conecte un cable de red desde el transformador de energía a cada estirón de diodo del ánodo final por soldadura.
Paso 6: Conecte el cable transformador negro al terminal de tierra entre los diodos con soldadura, también Conecte el terminal de tierra de las tapas al mismo tiempo.
Paso 7: Conecte las tres lengüetas centro la franja cap juntos a tierra ambos polos negativos de la tapa.
Paso 8: Soldar un cable de puente entre cap + zapatas.
Paso 9: Conecte un cable desde el inductor a uno de los terminales positivos.
Paso 10: Construir otra terminal tira con uno de 100 uF 500 tapa de V, montaje en otro poder transformador o inductor de montaje perno prisionero y conecte el otro cable del inductor al terminal positivo.
Paso 11: Conectar todas las zapatas de centro que no se han conectado con cable de conexión y juntas de soldadura. Este es el plano de tierra y debe conectarse sólidamente para asegurar un funcionamiento silencioso de la amp.
Paso 12: Ahora es un buen momento para encontrar una de las resistencias de Meg Ohm 1 y soldadura a través de la última tapa instalada. Hacer seguro el polo negativo conectado a tierra. Este resistor es responsable de sangrado de alto voltaje después de apaga la unidad. Este es un dispositivo de seguridad una vez que se corta la corriente, poco a poco descargas de alto voltaje.
