Paso 8: La construcción! -Parte 4 salida sección
Los tubos de salida:

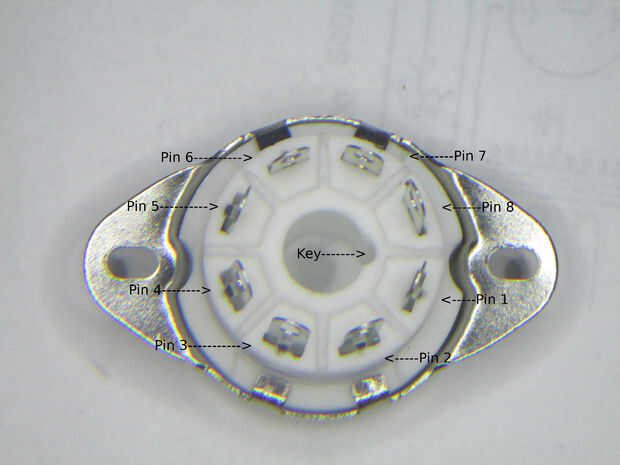

Paso 1: Colocar dos tiras de soldadura a la parte del perno del zócalo del tubo con la otra tuerca del estirón 5 para que cada tubo de salida tiene una.

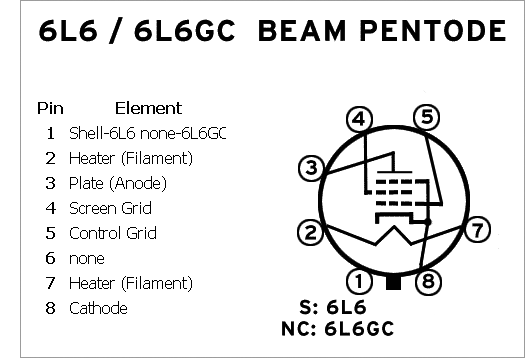

Paso 2: Conecte el cable azul desde el transformador de salida al pin 3 del zócalo del tubo de salida izquierda.
Paso 3: Conecte el cable blanco y azul del transformador de salida al pin 4 del zócalo del tubo de salida izquierda.
Paso 4: Conecte el cable marrón del transformador de salida al pin de toma de corriente tubo salida derecha 3.
Paso 5: Conecte el cable blanco/marrón del transformador de salida al pin de toma de corriente tubo salida derecha 4.
Paso 6: Conecte uno de los cables marrón desde el transformador a la clavija de enchufe de tubo salida izquierda 2, también conectar la clavija de enchufe de tubo derecho 2 a la clavija de la toma del tubo izquierdo 2 con un cable puente.
Paso 7: Ahora sería un buen momento para también puente ambos pines 2 a su respectivos orejeta en las regletas de terminales. Esto ayudará a asegurar un funcionamiento silencioso.
Paso 8: Conecte el otro cable marrón del transformador de potencia a ambas tomas de tubo de salida en el pin 7. De la misma manera. No de tierra al lado del pin 7 del este circuito. Esto proporcionará el 6,3 voltios para los calentadores de tubo.
Paso 9: Tomar 2 resistencias de 3 vatios de 5 Ohm y conectarlos entre pin 8 y la tierra en dos tomas de corriente de tubo de salida.

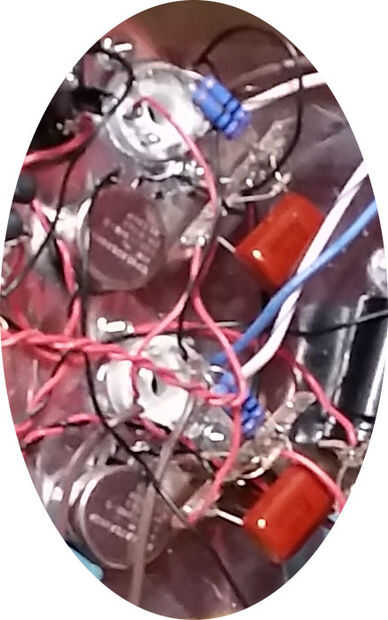

En la foto son dos resistencias de 10 ohmios en paralelo rinde el mismo valor como una resistencia de 5 Ohm se ve fea.
Paso 10: Instale los dos clarostats de 10 K junto a los conectores de tubo de salida, también instalar las dos tomas de enchufe de plátano hembra cerca de las tomas de salida de dos tubos.
Paso 11: Conectar cada plátano al pin 8 del tubo de salida es más cercana. Se trata de un punto de prueba para establecer que tubos de sesgo con el pote de 10 K para establecer la corriente ociosa de eso tubo muy importante!
Ahora las cosas se ponen interesantes.
Paso 12: Recordar algo 50 fuente de alimentación de V que hicimos en la parte 2 le permite ir y obtener la negativa alimentar y conectar a un extremo de ambos clarostats. Cable de puente del curso.
Paso 13: Ahora a tierra el otro extremo de la clarostats con una resistencia de 22K 1/4 watt, a la zapata del centro de cada respectivo terminal 5 soldadura de la tira.
Paso 14: ahora sería un buen momento para montar un condensador de la película "orange drop".47 uF 630 V a cada franja de soldadura a través de dos terminales no utilizadas.
Paso 15: Elija uno de los extremos de las tapas recién instaladas para conectar al pin 5 del tubo de salida con una resistencia de ohmios 1 k. El otro extremo de la tapa será la entrada para eso tubo respectivo.
Casi listos con este poco.
Paso 16: Conecte con cable puente el limpiador de la clarostat hasta la Unión de la tapa.47 y el resistor de 1K.

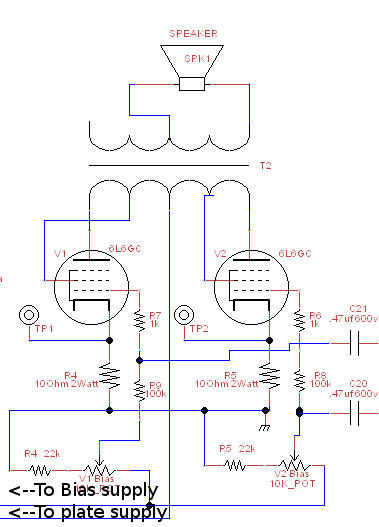

Ahora es un buen momento para todo lo que este punto revisar. Mira las instrucciones y los esquemas y comparar de cerca el circuito real que hemos construido para ellos.
