Paso 1: El diseño
![]()
![]()
Así, el WiBAQ. Es el hilo oficial de WiBAQ
aquí. Pero la inspiración original está en un subproceso diferente, que se relaciona en el hilo de WiBAQ. El altavoz utiliza un controlador de rango completo Burro salvaje Audio Labs Betsy K, que está disponible a través del
Audio de Burro salvaje por 110 dólares un par. Para su funcionamiento, estos controladores son algunos del mejor valor en el mercado. El controlador se monta en una caja de línea de transmisión masa cargado. Esto significa que el puerto en la parte inferior añade resistencia al aire, moviéndose hacia adentro y hacia afuera del gabinete, que está siendo empujado/tirado por el conductor. Efectivamente, esto aumenta el tamaño del gabinete. Esto es similar a cómo un estándar había adaptado obras de altavoz. Pero en una línea de transmisión, la longitud de la "línea" o "pipa" detrás de los altavoces es un cuarto de la frecuencia de sintonía. Aquí, la carga total del puerto y altura del altavoz a sintonizar del recinto a 35 Hz. Esto da la cabina de un f3, (o a 3 dB, corte o el punto donde el volumen a que frecuencia ha disminuido lo suficiente como para ser notable) de 35 Hz, que es realmente muy baja, especialmente con un altavoz de este diseño.

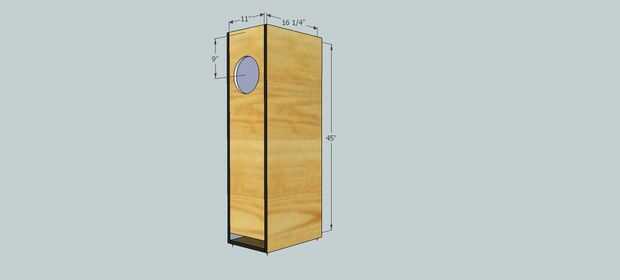

En la foto es un modelo de Google Sketchup del altavoz. Las dimensiones indicadas son el interior dimensiones. Sus interiores de la que son los importantes, ya que es el interior que dictan la afinación de la caja. Las dimensiones de corte exterior del recinto se dará más adelante en el Instructable.
El primer PDF es el original diseño con el controlador montado 15" desde el extremo cerrado. Esto fue cambiado más adelante a 9" desde el extremo cerrado y el nuevo gráfico de respuesta de frecuencia incluido en el segundo PDF. Toda la información en todavía el primer PDF se aplica cuando el conductor es 9" desde la parte superior excepto la respuesta de frecuencia. En estos archivos PDF se puede ver la regla plana respuesta de graves, sin picos o jorobas, como la sensibilidad 95db alta
