Hierro hombre Arc Reactor Video tutorial, DIY usable (3 / 8 paso)

Paso 3: LEDs para anillo exterior de claro

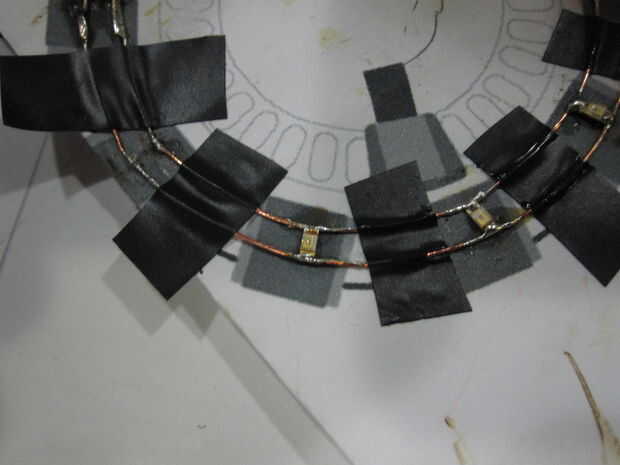

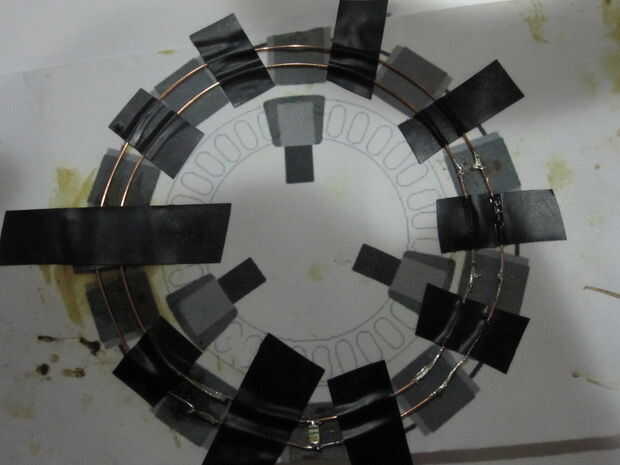

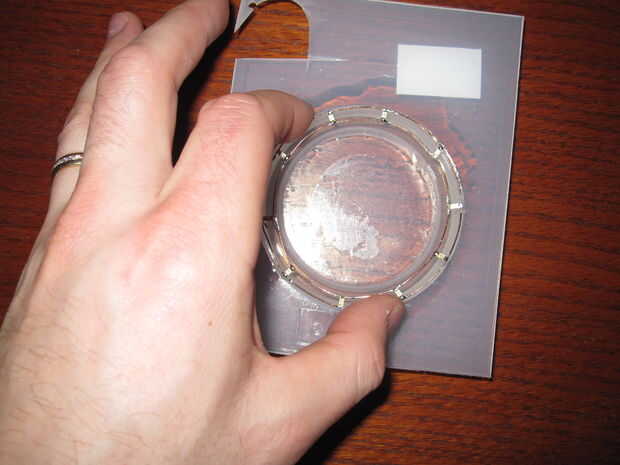

I poner hacia fuera cobre dos alambres, un círculo dentro de otro, en la impresión y grabado hacia abajo.  La soldadura de los extremos del alambre juntos para mantener el círculo juntos.  Se trata de donde serán soldar los LEDs.  Los LEDs deben colocarse donde el negro envueltos cobre "transformadores" van a ir en el anillo externo claro.  Algunos tutoriales tienen los LEDs entre los transformadores, pero como cuando la luz se difunde hacia fuera por lo que no ves el LED brillante directamente.

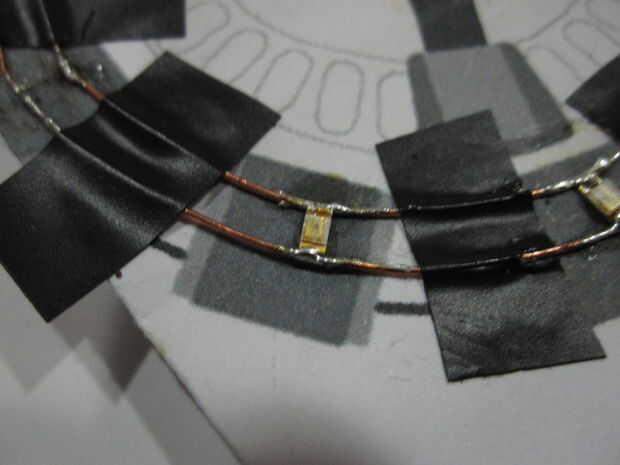

He utilizado 1206 SMD LED porque son lo suficientemente grandes para manejar y la soldadura, pero pequeño bastante para no ocupar mucho espacio.  También requieren aproximadamente 3 voltios para encender y la batería de botón 2032 pone a 3 voltios.  Esto me permite soldar todos los LEDs en paralelo sin necesidad de utilizar resistores de un circuito muy simple.  (Sé que esto no es exactamente la forma correcta de hacerlo, probablemente todavía debo tener resistentes a 1 ohm o algo para cada LED, pero funciona bien sin él por ahora).

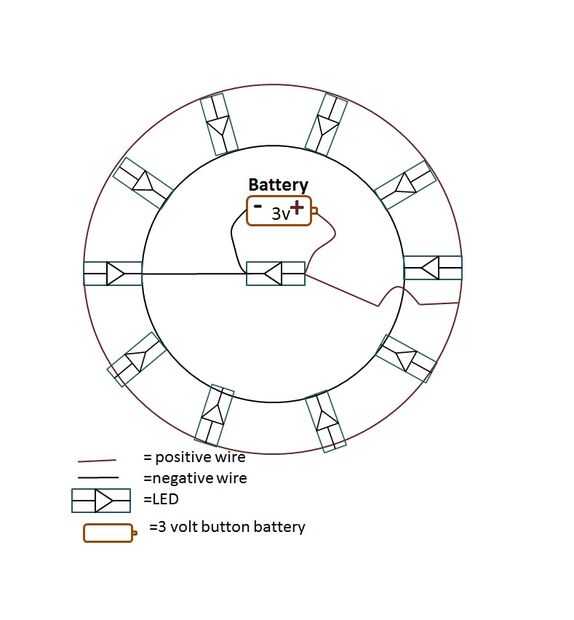

El LED sólo funciona cuando por cable en la dirección correcta.  Hice la negativa de anillo interior y anillo exterior positivo y soldar todos los LEDs en consecuencia.  Toque el poder de uno de los LEDs para comprobar la dirección correcta para saber antes de empezar a soldar.  También como para soldarlos en el lugar, puede tocar el poder de los anillos correspondientes y a medida que avanza la prueba.

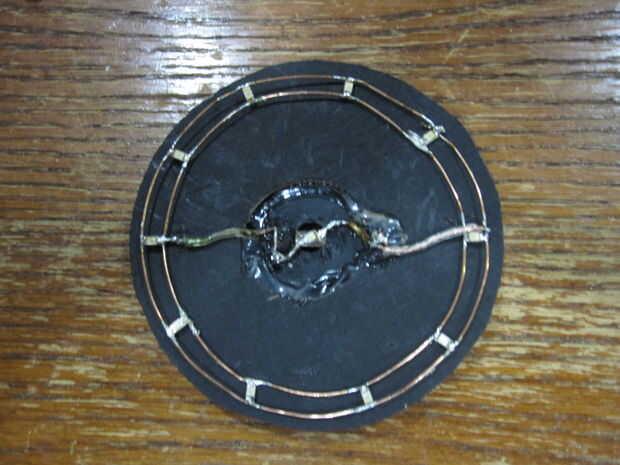

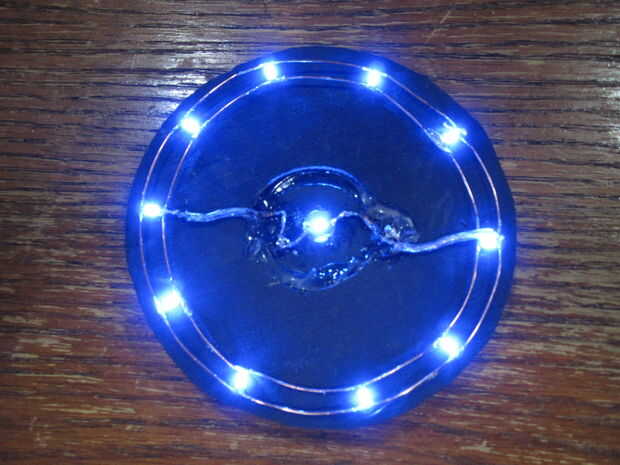

10 LEDs en lugar de la soldadura y luego la soldadura para el soporte de la batería en la placa trasera, asegurándose de alinear su positivo y negativo correctamente.
