Hierro hombre inspirado Repulsor Beam Blaster V1.0 (4 / 5 paso)

Paso 4: Lámpara y montaje de la caja de interruptor

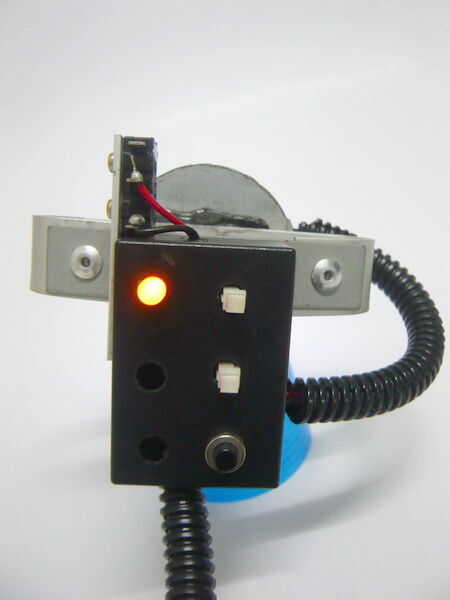

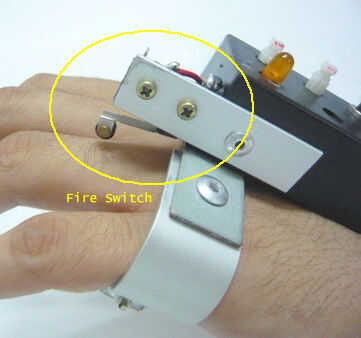

El cuadro de conmutación se hace de una caja de proyecto, con un interruptor de límite adjuntos. Este es el conmutador designado de "Fuego". El interruptor de fuego se alinean con el dedo anular. Cuando el dedo está extendido, que provoca la liberación rápida del condensador de cargas dando lugar a una explosión de destello.

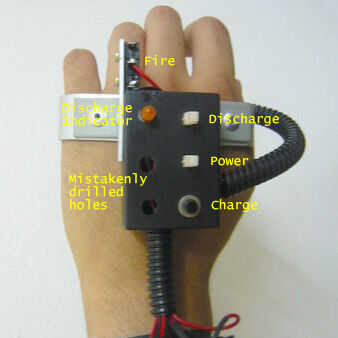

El resto de los interruptores son los:

1) empuje potencia – Push ON, OFF, interruptor DPST. Se enciende la lámpara del LED y el circuito de carga elevador de tensión DC.

2) carga – Push ON, versión interruptor. Esto desencadena la carga del condensador. Comenzará a gemir, aumentando poco a poco en el tono que es de pago.

3) descarga – empuje encendido, interruptor de empuje. Los cortos del interruptor el circuito entre el condensador lleva.

Cuando se enciende el interruptor de descarga, naranja ilumina el LED que indica que hay almacenadas en el condensador de almacenamiento de cargas. Gradualmente se oscurece y se mueren como los drenes condensador.
