Hierro Man 2 oscilobatientes palos aka doble péndulo (5 / 7 paso)

Paso 5: Tironeo hacia abajo en usted

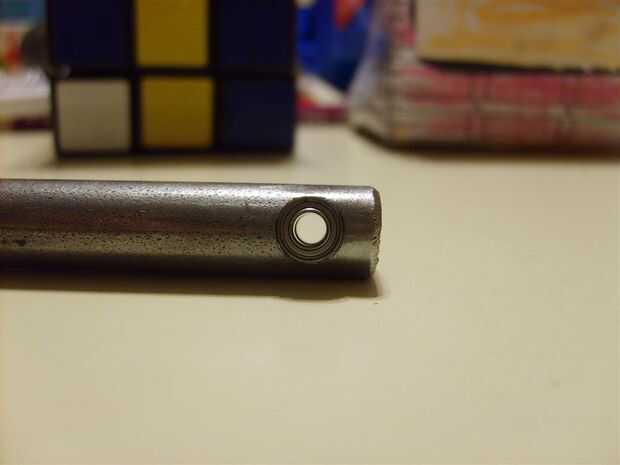

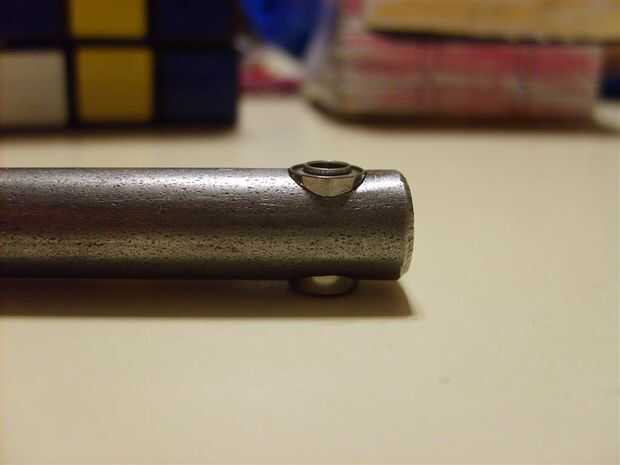

terminé con 2 rodamientos en cada agujero. Los cojinetes permiten variación angular más que me hubiera gustado. Poner 2 rodamientos y apoyar en los 2 lugares parecían hacer el truco. Los rodamientos que utilicé fueron aprox. McMaster-Carr parte número 57155K 365, $5 cada uno. Algunos del péndulo doble construcción de guías de usan de rodamientos de patín debido a su bajo costo – en ebay por $1 cada uno. Son métricas, generalmente con un 22mm OD y 8mm ID. Que me causa dos problemas. En primer lugar, mi 3/8" varilla es aproximadamente 9,5 mm por lo que es muy difícil hacer un agujero de 22mm en una varilla de 9,5 mm. En segundo lugar, incluso si fui con algo más grande, que necesito utilizar una métrica de tamaño pin y herramientas, que no tengo. Elija sus rodamientos en función del tamaño de su proyecto.

Para los ejes, usé varilla de 1/8". Es un poco demasiado pequeño, pero me permite deslizar fácilmente las piezas aparte para modificar las longitudes. La longitud de la varilla es de menos 1".
