High-Low Tech Touchpad (1 / 7 paso)

Paso 1: intuición

Para entender el diseño en general, usted necesita entender cómo la resistencia de un material se relaciona con su longitud. Para una visión rápida, pero buena de la resistividad, lea el artículo de wikipedia (no es muy largo!).

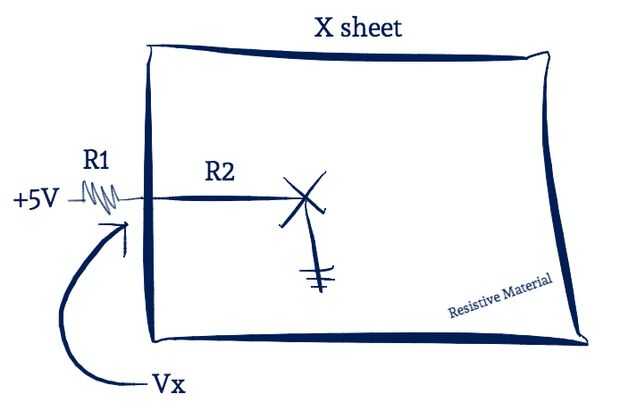

Puede aprovechar el hecho de que la resistencia aumenta linealmente con la longitud a medir distancias usando un divisor del voltaje. En el primer diagrama en esta página, un punto en la hoja resistente (la gran X) está conectado a tierra. R2 es igual a p * L / A, donde p es la resistividad del material, L es la distancia del lado izquierdo de la hoja al punto X y A es el área transversal de la hoja. Nota: la distancia desde la parte inferior parte superior de la hoja x es poco importante porque estamos asumiendo que el potencial eléctrico es el mismo en cada punto a lo largo del lado izquierdo del material. Esto significa que R2 crece como crece de L. Puesto que R1 y R2 forman un divisor de tensión Vx también aumenta como el aumento de L y R2.

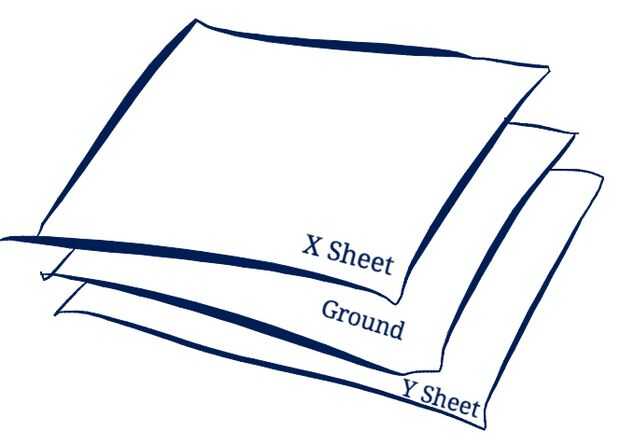

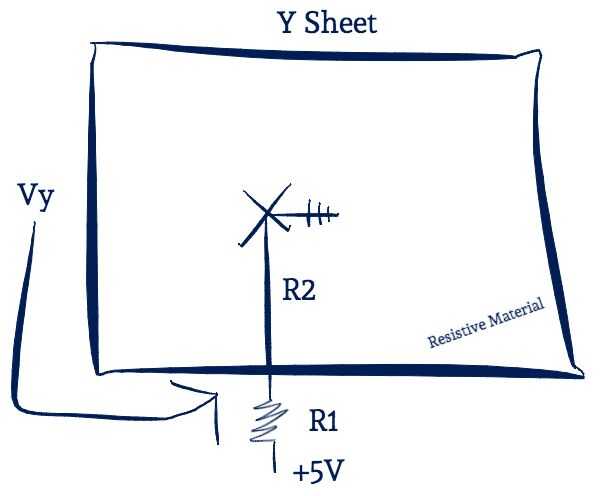

Para medir la distancia desde la parte inferior de la hoja en lugar de ello, basta girar el dibujos 90 grados. Finalmente, ambas distancias pueden medirse a la vez si las hojas están dispuesto uno encima del otro con una hoja conductora conectada a tierra en el centro (ver el diagrama de pasada). Cuando las hojas se presionan para que todos tocan, ambos circuitos se completan a la vez. Si usted puede medir tanto la distancia desde el lado izquierdo de la hoja y la distancia desde la parte inferior de una hoja a puntos arbitrarios en la hoja, (x, y) Coordenadas!
