Paso 3: Arduino y tablero de pan

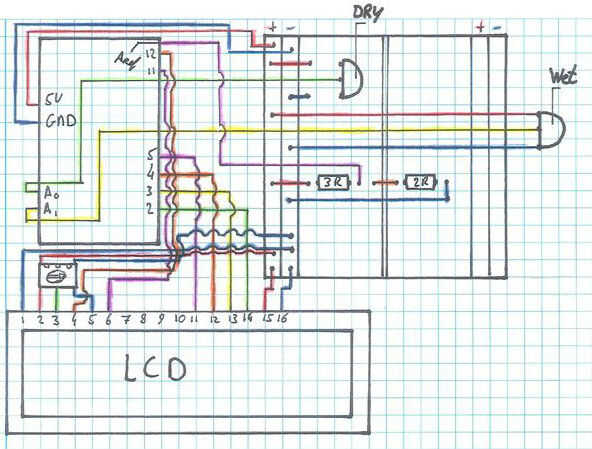

Aquí se explica cómo hay que conectar todo. Mira cuidadosamente la imagen. En esta imagen se conectan los cables rojo para 5V. Se conectan los cables azul tot el suelo. Todos los otros colores es solo para que sea más fácil separar los cables.
a continuación puede ser ignorado. Si usted salta esto también no colocar las resistencias y dejar la parte de conversión y la parte que define Aref en el código de Arduino. Esto se menciona otra vez en el código como comentario.
Hay una posibilidad de hacer los sensores más precisos. Usted puede hacer esto utilizando Aref. Aquí Esto se hace con 5 resistencias de la misma magnitud. Se colocan como se muestra en la figura, 2R es dos de estas resistencias. La manera de convertir los nuevos valores del sensor de temperaturas se muestra en el código de Arduino.
