Paso 3: Diseñar el lugar de la marcha para ir
He contado el número de dientes en el brazo del engranaje de mi servo. Luego usé un conjunto de pinzas de medir el diámetro del engranaje.
Entonces usé estas mediciones como insumos para el diseño de mi cubierta de engranaje utilizando Inkscape.
INSTRUCCIONES PARA INKSCAPE

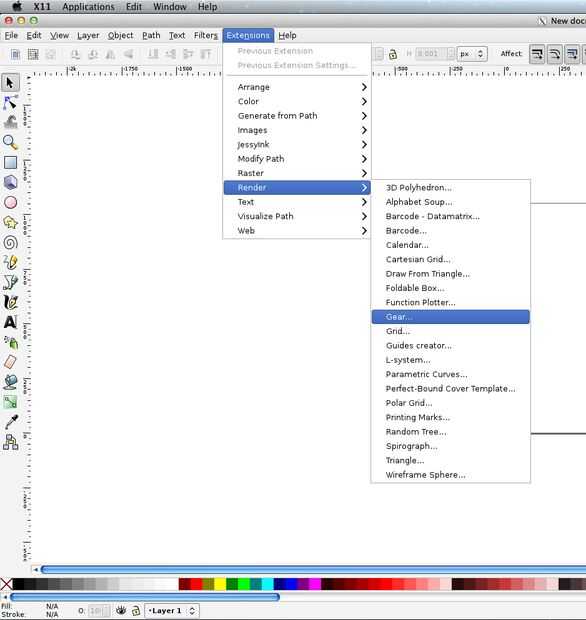

En el menú extensiones, ir a RENDER
Bajo el menú de RENDER, ir a la marcha...
Luego en el menú del engranaje
Introduzca el número de dientes
Ingrese el diámetro del engranaje bajo echada circular.
Asegúrese de que el ángulo de presión es de 10.

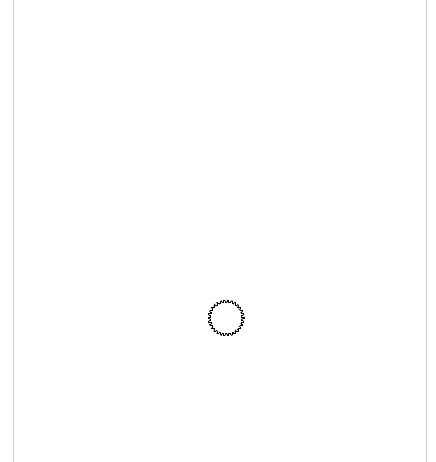

Esto debería producir un engranaje que se ve exactamente igual que el engranaje del motor servo. Si no, luego aumentar o disminuir el ángulo de presión en el menú emergente de engranaje hasta que tenga el mismo aspecto.
Guardar esta marcha como un documento de dibujo de oficina abierta (.odg)
