Hobby electrónica energía suministros parte 1: Verrugas de pared (1 / 5 paso)

Paso 1: Acquring y prueba la verruga de la pared.

Como se indicó, a partir de una verruga de la pared va a simplificar cualquier construcción de fuente de poder porque el trabajo es hecho por ti. El tipo de alimentación que estamos trabajando (llamado "lineal") tiene algunas tareas a realizar antes de facilitarnos una corriente aprovechable. En primer lugar, los 110 voltios de CA de su salida del hogar pasa por un transformador a la tensión hasta un nivel más común en circuitos electrónicos (generalmente entre 5 a 12 voltios). A continuación este menor voltaje de CA es entonces "rectificado" por una serie de diodos dispuestos como un "puente rectificador" en a un voltaje de DC. Por último, un condensador se utiliza como un filtro para suavizar la mayoría de los restantes pulsos AC (conocido como el "ripple"). Estas tareas son realizadas por la verruga de la pared y usted no necesita romper un sudor.

Para empezar, tenemos que encontrar y una fuente de prueba. Electrónicos obsoletos o moriran, muchas perfectamente buena alimentación se quedan atrás. ¿Cuántos viejos cargadores de celular tienes?

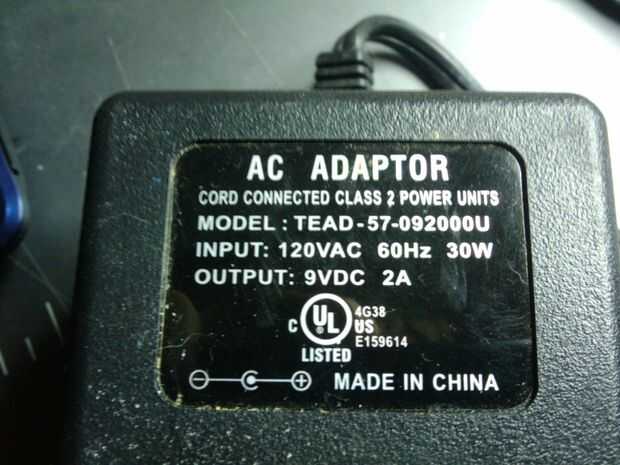

BUSCAR: Ronda todas las verrugas se puede encontrar y comprobar sus marcas. Está buscando su salida. Queremos un voltaje de C.C., así que asegúrese de que la tensión Lee VDC (voltios de CC) no VAC (voltios de CA). Es probable que verás un montón de 9 voltios, 5 voltios, y un puñado de 12 voltios. Se pueden ver 6 voltios, o incluso 4,5 Si has tenido un discman Sony. Elegir el más cercano a la tensión deseada. 5 voltios está bien para un montón de proyectos, 9 le dará más flexibilidad. Si usted quiere construir un 12 voltios de potencia variable fuente (más sobre esto más adelante) es una mejor opción. El amperaje no es tan crítico. Elegir el amperaje más alto que tiene y va a estar bien. Mi menor es 300mA, y la única vez que no funcionó fue cuando intenté usar para alimentar una cámara digital.

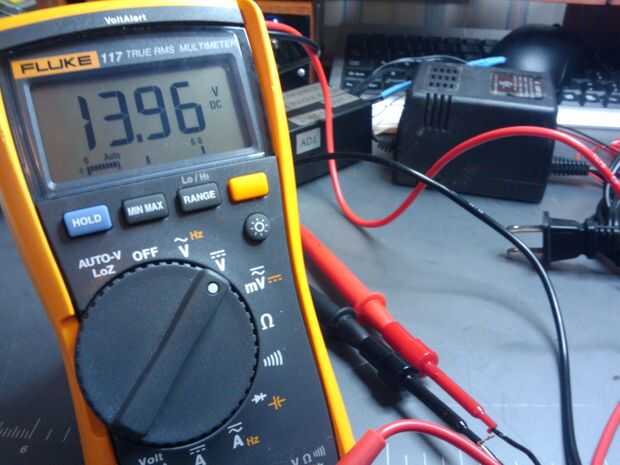

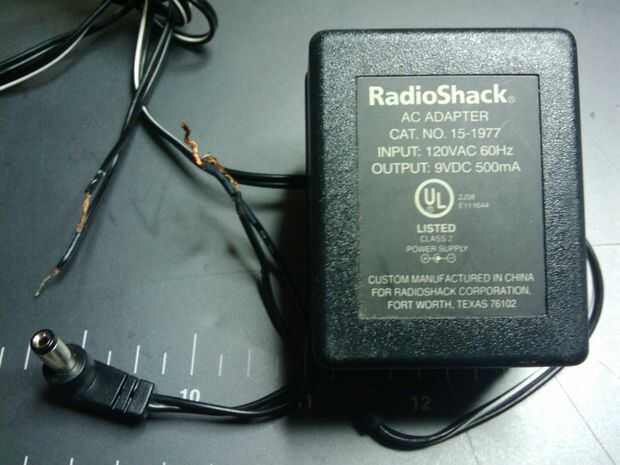

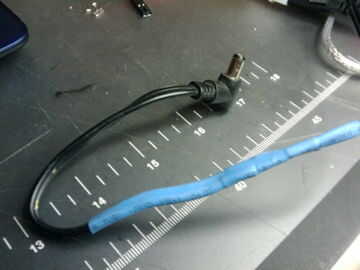

PRUEBA: La verruga tiene un tapón en el extremo que es probable que no necesites. Seguir adelante y clip off, pero dejar unas pulgadas en él en caso de que usted quiere soldar en algún otro más adelante, o en caso de que te das cuenta de que sólo destruyó el cargador a algo realmente usar! Conecte los conductores recién expuestos a su multímetro. El plomo negativo tendrá generalmente una raya blanca o un canto levantado a lo largo de él. Asegúrese de que los cables no tocan y enchufe en la verruga de la pared. Notarás que la lectura es probablemente más alta que la nominal de salida. Estas verrugas de pared son generalmente no reguladas. No preocuparse por ello. Tomar nota de la salida. Si eres lecturas de voltaje negativo, cambiar tus cables y luego cinta o de lo contrario Marque tus leads para la futura identificación.
