Paso 3: Reguladores de tensión fija
En mi chip, pin uno es la entrada del pin 2 es la salida y el pin 3 es la tierra. Tenga en cuenta que el pin 3 es entre los pines 1 y 2. La izquierda en la secuencia correcta es 1,3,2 (no 1,2,3). He visto configuraciones 1,2,3 con 2 como suelo y 3 como salida por algunos fabricantes. Es realmente sólo los números que el cambio, la tierra todavía está en el centro y salida es el pin de la derecha, pero en el hábito de saber el chip antes de aplicar energía.

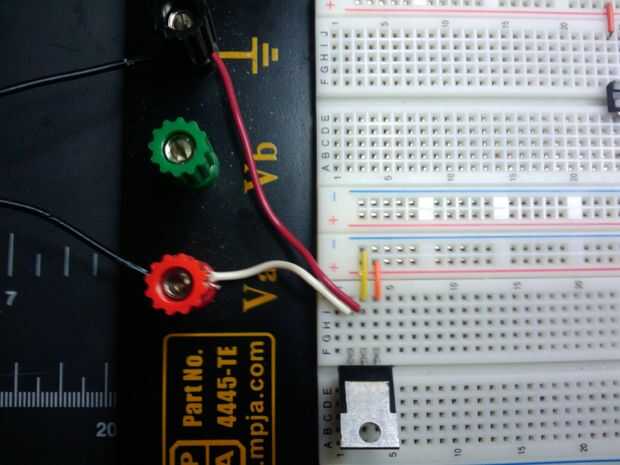

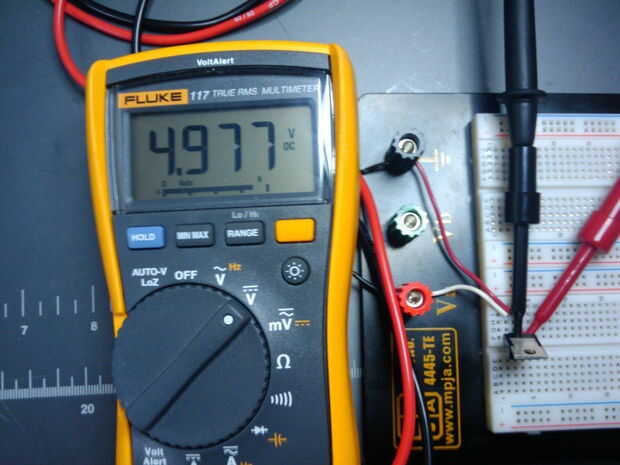

Ejecutar los cables de verruga de la pared desnuda a los terminales de conexión en una placa sin soldadura y luego los cables de los postes a la protoboard empate puntos en línea con la entrada y la tierra en el chip. Luego pase los cables de puente desde el pin de salida en el riel de alimentación y desde el conector de tierra para el carril de tierra (véase la foto). Eso es todo! Ahora tienes un voltaje regulado.
Añadir tu chip 78XX a un circuito si no acabado. Yo una vez agrietada abrir una verruga de la pared y uno instalado dentro. Funcionó muy bien y sigue trabajando hoy en día a pesar de haber sido encendido una pequeña cámara de vídeo 24/7 desde 2003. Por supuesto, taladré agujeros en el caso de verruga de la pared para la ventilación. Aún así, no recomiendo realmente este enfoque "en verruga". Las verrugas de la pared son un dolor para abrir, y estos chips pueden calentarse bastante en las circunstancias correctas.
