Hobby electrónica energía suministros parte 1: Verrugas de pared (4 / 5 paso)

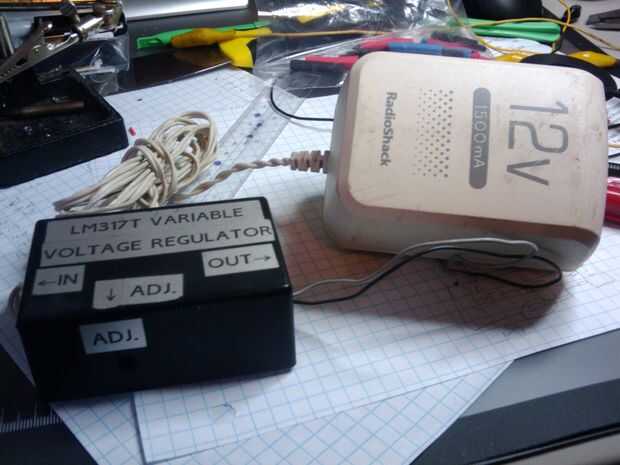

Paso 4: Tensiones variables

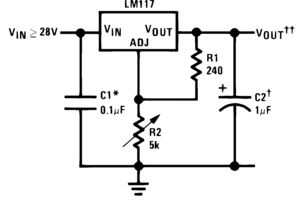

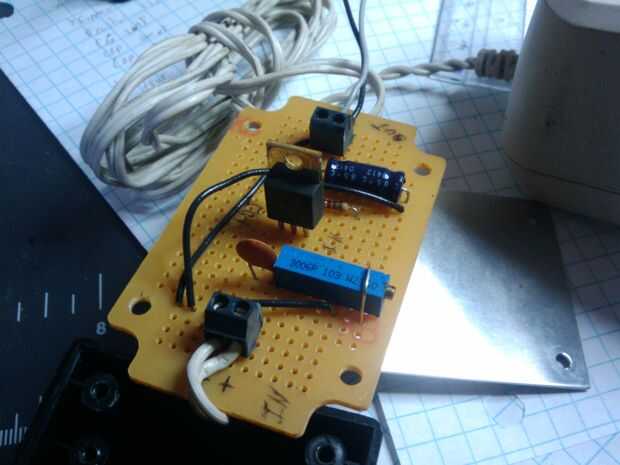

Este circuito requiere algunas piezas. R1 está catalogado como una resistencia de 240 ohm, que nunca parece que tienen.  Nada cerca va a hacer, pero recomiendo más en lugar de baja (yo uso 260-270 ohmios). Me dicen resistencias más pequeño hará que el chip dibujar más corriente.

R2 está catalogado como potenciómetro 5 k. Que con frecuencia a usar 10k sin problemas. Me gusta multi-vueltas potes. En lugar de una rotación completa, estos cacharros pueden tener 10-15 vueltas. Le permite un ajuste muy fino su voltaje.

Los valores del condensador son muy comunes. Tenga en cuenta que en el esquema, C1 no está polarizado, pero es C2. Condensadores polarizados tienen un terminal positivo y negativo y deben ser conectados en la orientación correcta. (Los de las latas de metal que se asemejan a pilas) los condensadores electrolíticos están polarizados. Tienen un signo menos impreso en ellas para indicar el terminal negativo.

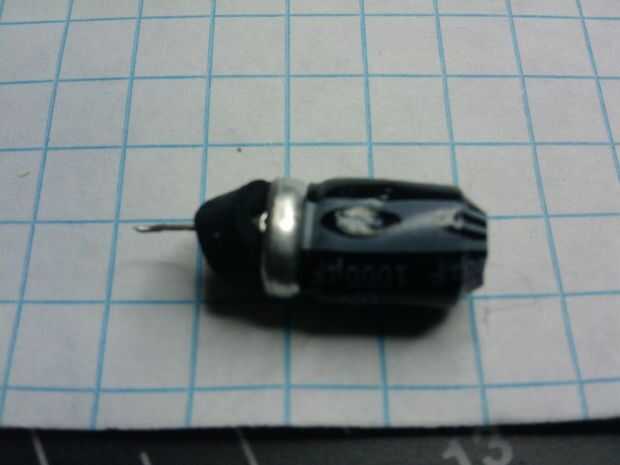

¡ NOTA IMPORTANTE! PELIGRO!!!!  C2 tiene una tensión nominal impresa en él. Éste es el máximo que puede soportar antes de fallar violentamente. Asegúrese de que la tensión nominal de C2 es superior que la tensión medida en la verruga de la pared en el paso 1. Cuando los condensadores fallan, una goma enchufe golpes fuera de un extremo (potencialmente convertirse en un proyectil) y pequeña cantidad de goo electrolito caliente rociará hacia fuera.
