Paso 5: Altavoz con botón

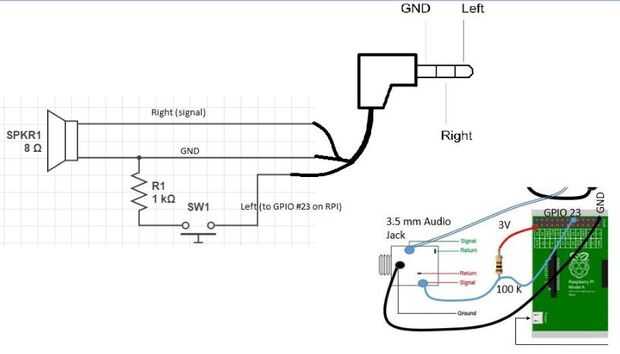

Se necesita un altavoz con un botón para escuchar y usar el reproductor. Se trata de un circuito de interruptor de resistencia de pull-up simple se muestra como se muestra en el diagrama. Usando a un gato audio estándar de 3 pines, el orador utiliza el pin adecuado como la señal (salida de audio) de la RPI. El eje izquierdo se utiliza para proporcionar la entrada a la RPI GPIO 23.

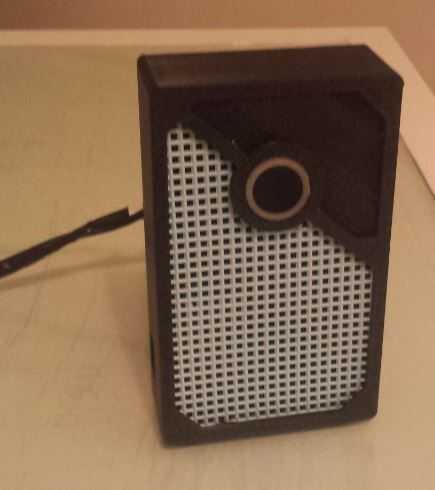

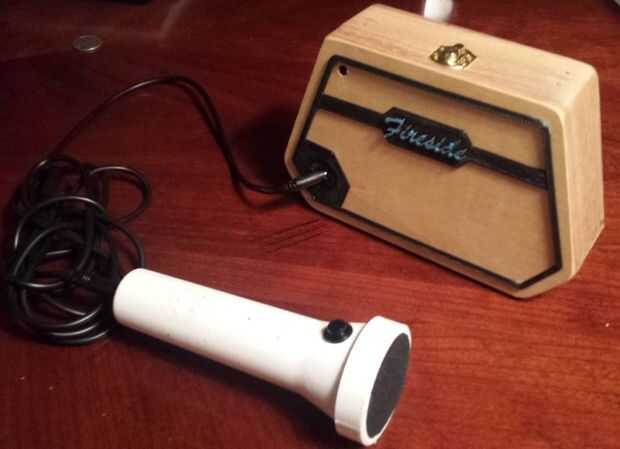

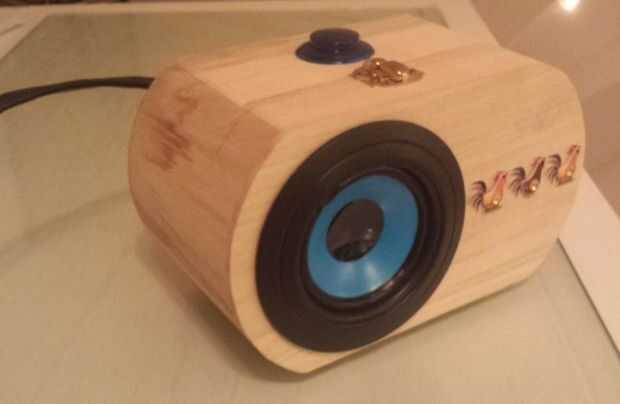

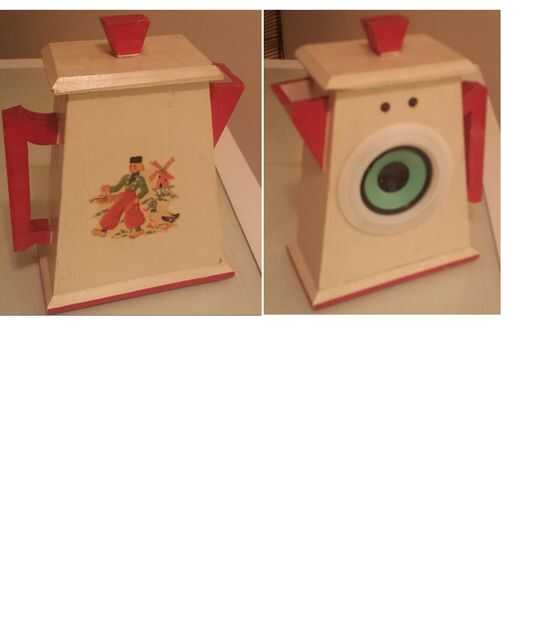

Arriba son fotos de varios ejemplos de altavoces/botón construye. Mi favorito es el locutor que parece un micrófono blanco-es un orador y no un micrófono. En mi experiencia, muchos usuarios altos no me gusta usar auriculares pero necesita un orador en proximidad cercana a su oído. Este altavoz portátil en forma de micrófono proporciona una proximidad cercana con un botón de acceso fácil. Si hay interés en este diseño, te hacen un Instructable y compartir el archivo .stl para el caso de 'micro'.
El altavoz y el botón se pueden también incorporar en el caso de la frambuesa Pi si el dispositivo debe ser utilizado como un reproductor de cabecera-ver las dos fotos anteriores.
