Hoguera de escritorio (2 / 4 paso)

Paso 2: Vamos a empezar!

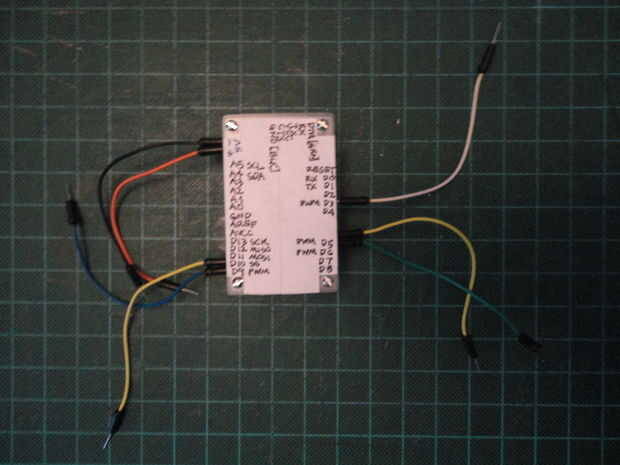

Si vas a construir este proyecto se puede sustituir la palma Arduino con tu Arduino preferido. O si quieres construir tú propio Arduino de Palma puede ver los detalles de construcción de Arduino Palm aquí.

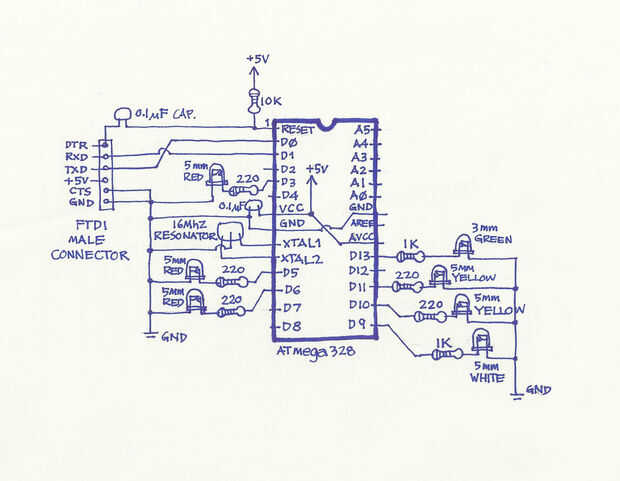

El esquema siguiente muestra el exactamente igual que el esquema de Arduino de la palma.  También muestra la conexión de los LEDs una con pernos PWM de Arduino. Alrededor se puede cambiar el color del LED. No tiene que ser exigido. Pero los LEDs tienen que ser conectados a los pines PWM de Arduino (D3, D5, D6, D9, D10 y D11) solamente.

Los LED en el pin D13 fue la prueba de Arduino de la típica 3mm LED sólo! Ya está ahí con el Arduino de Palma. No lo estoy usando en el proyecto.

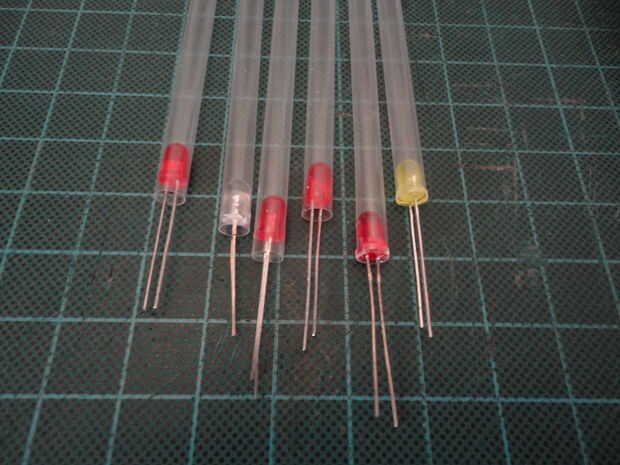

Empecé con los LEDs, LED individuales uno insertado en un extremo de una pajita (caber perfectamente!) No corto la paja en el paso aún.

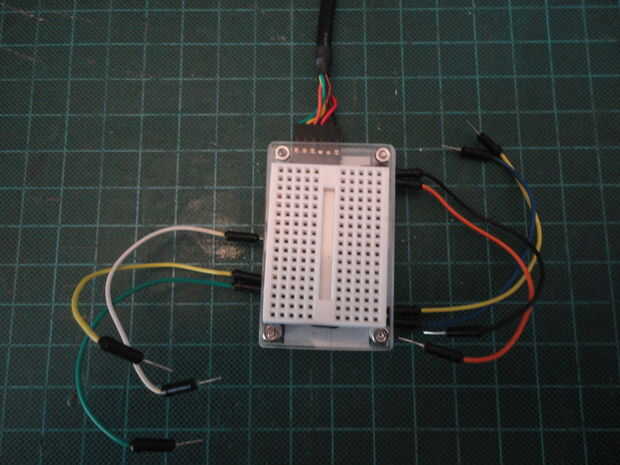

Luego conecté uno de los extremos de los puentes a los pines PWM como se mencionó anteriormente.

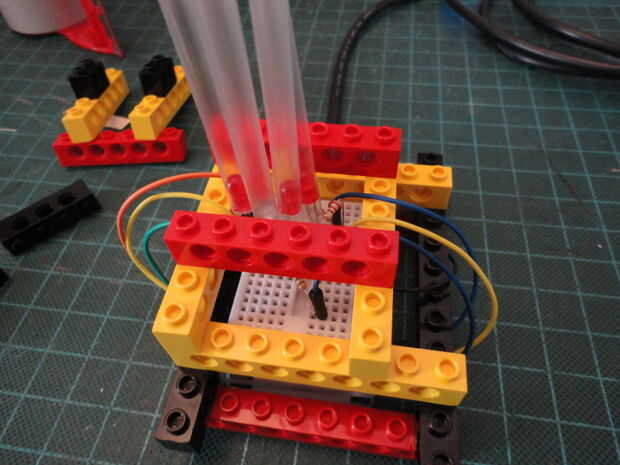

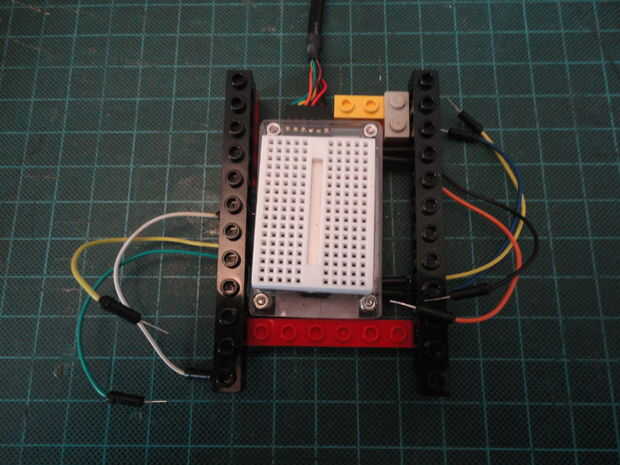

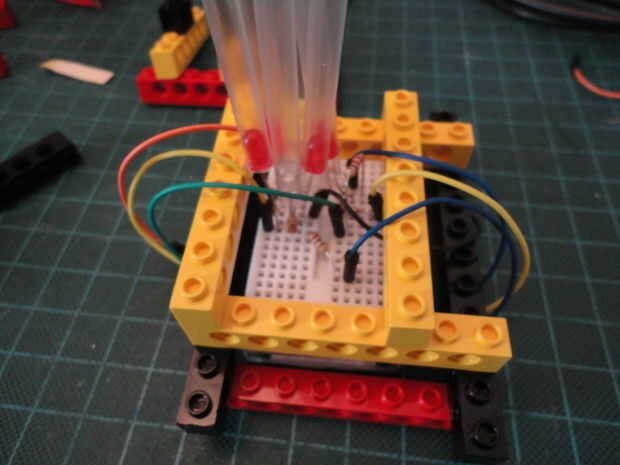

Luego construí una hoguera (o marco) con ladrillos de Lego, es sólo un marco temporal.

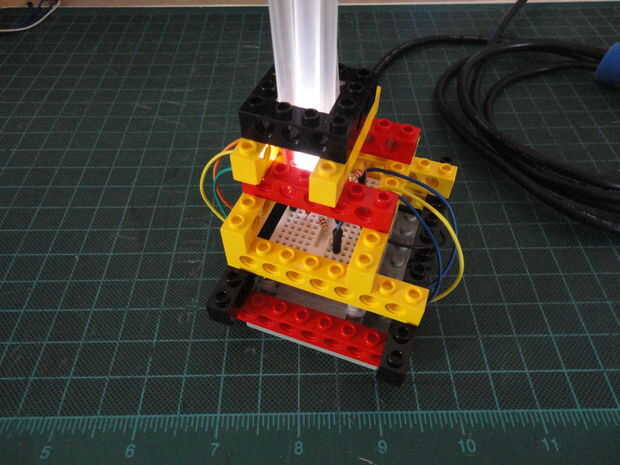

Por último, hice unas pruebas con mi sketch de Arduino. El bosquejo trabajado. Pero el blanco LEDs parecen ser mucho más brillante que los LEDs rojo y amarillo. Por lo que volver a ajustar los valores en el bosquejo. (Ver videos en el paso 4)
