Paso 3: Centro soporte varilla soporte
Quería espesar la varilla de soporte de centro transversal de montaje. Usé 1/4 pulgada plástico Delrin para la placa superior a 2 X 3 pulgadas. He utilizado la hoja de aluminio para la placa inferior a 2 X 3 pulgadas
.

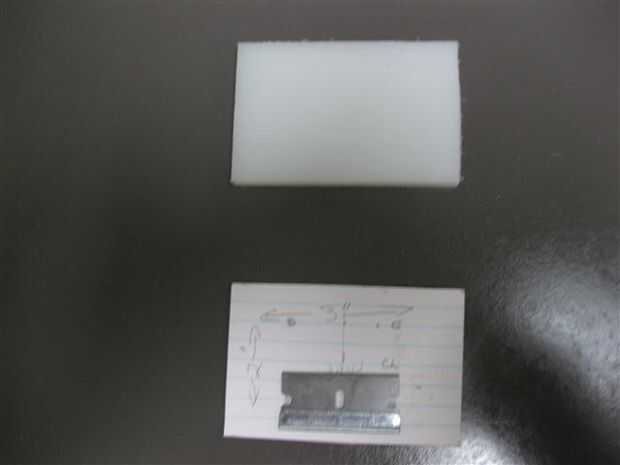

El fondo de artículo que se muestra es mi plantilla de tarjeta de índice. Transferí el distancia entre agujeros de hoja de afeitar a la plantilla. 2 cuchillas girando el eje y y 1 en el eje X.

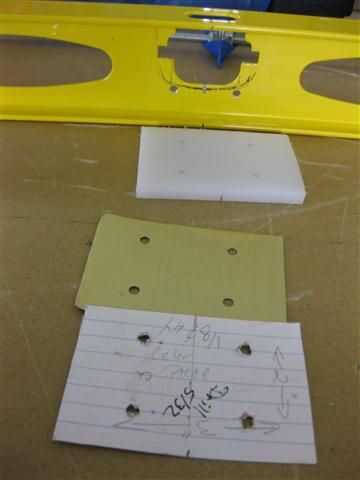

Planificación sobre el uso de varilla de rosca diámetro 1/8, perfore agujeros de gran tamaño utilizando un taladro de 5/32. El agujero de montaje de quitar la burbuja de la viga que plantea un problema para la colocación de agujero de la barra soporte. Terminé a presentar algunos de los bordes del agujero i-beam para el paso a través de las barras.
