Hoja de cálculo - conducido paramétrico librería (7 / 9 paso)

Paso 7: Ahora la Asamblea!

Podemos añadir los mismos parámetros en general tridimensionales al conjunto de librería como con las piezas y reemplace el espacio del estante con una ecuación paramétrica así. El enlace de la hoja de cálculo puede utilizarse ahora para actualizar los parámetros comunes en todas las parte de los archivos y archivos de la Asamblea para que todo el modelo se actualizará con los cambios en los parámetros de definición. Por ejemplo, podemos añadir los nuevos parámetros con un valor de cero en el Editor de ecuaciones de Alibre... Vinculamos a la hoja de cálculo, pulsar el botón modificar en la ventana de diálogo de la hoja de cálculo actualizaremos cuando los parámetros para reflejar los valores en la hoja de cálculo.

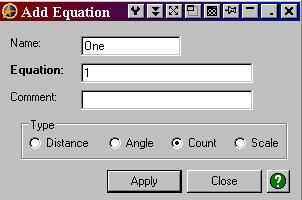

Hay un pequeño truco que utilicé en la ecuación de ShelfSpacing. Alibre asume cualquier número introducido en una ecuación es a distancia y agrega en una designación de las unidades. Para sustraer a un llano número 1 de la Shelf_Quantity (con el fin de obtener el número de aberturas entre los estantes) define un nuevo parámetro con un valor de 1 y un tipo de 'Count'. Esto me da un parámetro que puedo usar para restar 1 desde un número que también se define como un tipo de cuenta por el patrón lineal. Había renombrado el parámetro que contiene el número para el número de estantes SHELF_QUANTITY. Ver imagen 2.

Después actualizamos los parámetros definitorios, podemos reemplazar el valor para el espacio del estante con una fórmula paramétrica así. La librería ajustará automáticamente a los futuros cambios en la definición de parámetros. También, modificar C1 SHELF_QUANTITY y check comprobar el tipo de botón 'Cuenta'.

Ahora que la Asamblea es totalmente paramétrica, así, puede cambiar fácilmente el número de estantes, así como las dimensiones. Además, mientras que puede arreglar los estantes superior e inferior con galletas, puede agregar algunos agujeros en los lados del armario y hacer los estantes mediados ajustable. Incluso puede agregar otro parámetro de la cantidad a quitar espacio de estante ajustable...
