Paso 2: Montar el sensor de humedad de suelo
Hay tres componentes diferentes que vamos a conectar a nuestro Arduino: un sensor de humedad del suelo, un sensor de luz y una luz de NeoPixel. Los tres tienen algún tipo de Asamblea o configurar necesarios antes de que se pueden conectar. En primer lugar, vamos a crear nuestro sensor de humedad de suelo de dos tornillos y un cable!
Sensor de humedad de suelo
Seguido muy de cerca esta detección de humedad con dos clavos para hacer el sensor. Aquí está lo que tienes que hacer:

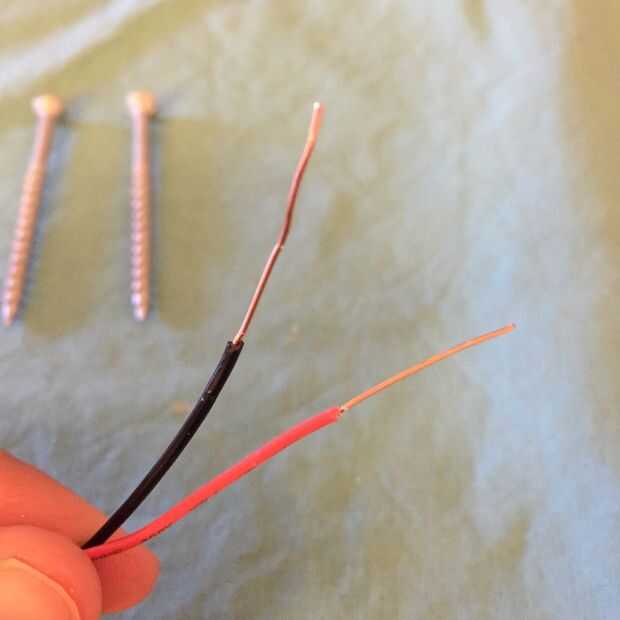

- Cortar dos trozos de alambre de calibre 22, sólida base. Usé rojo y negro de cual cable conectar donde (red se conectará a la fuente de alimentación 5V/el y el negro a tierra). Estimar la longitud que crees que el sensor tendrá que viajar desde el Arduino.
- Tira de la capa de ambos extremos del uso de los peladores. Un lado debe ser suficientemente largo para envolver varias veces alrededor de su Tornillo/clavo y el otro lo suficiente como para caber en un perno en su Arduino o protoboard.

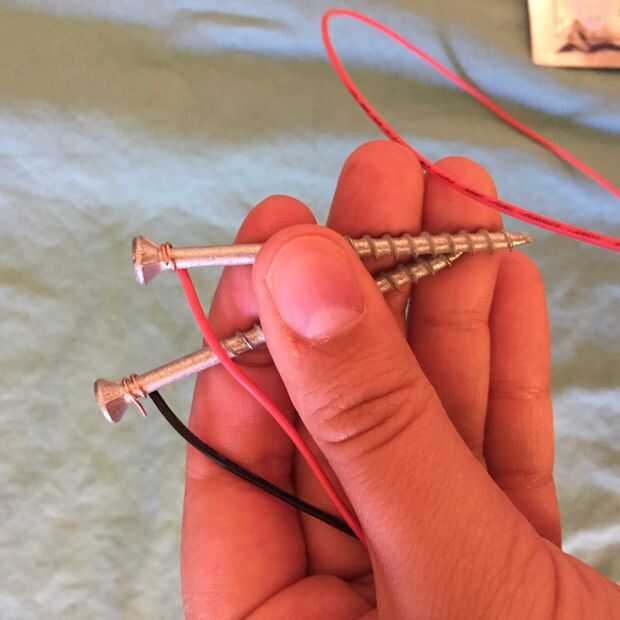

- Envuelva el extremo largo del cable descubierto justo debajo de la cabeza del tornillo o clavo. Quiere que ajustarse bastante bien, ya que necesita mantener una conexión con el cable.
- Opcional: Suelde el cable a la base de la cabeza y el tornillo de clavo si es posible (no mostrado).

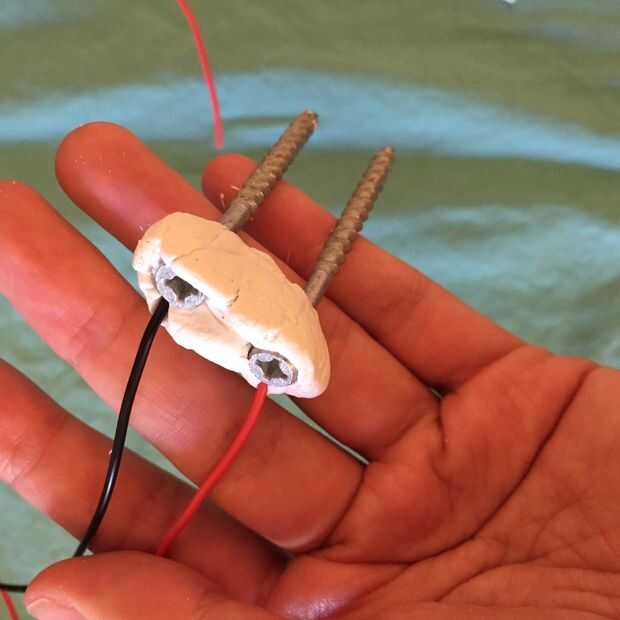

- Los dos clavos no pueden tocar y es necesario mantener una distancia estable de uno a. Moldeó algunas Sugru tuve en mano alrededor de las dos uñas para mantenerlos separados a la misma distancia. También he visto esto con un cuadrado de espuma de poliestireno. ¡ Sea creativo!
