Paso 5: Construir el circuito
Usted tiene todas las piezas listas. Ahora, es el momento para crear tus circuitos.
En este punto, es útil estar familiarizado con las ideas básicas detrás de los circuitos y el Arduino. Si nunca has trabajado con Arduino antes, recomiendo trabajar a través de algunas lecciones de principio (que es lo que hice). Hay una plétora de grandes tutoriales de Arduino por ahí. Usé Arduino Tutorial de LadyAda y había encontrado las lecciones muy útiles. Sin embargo, hay una plétora de grandes lecciones por ahí. Google [Arduino para principiantes] para encontrar uno que parece útil para usted.

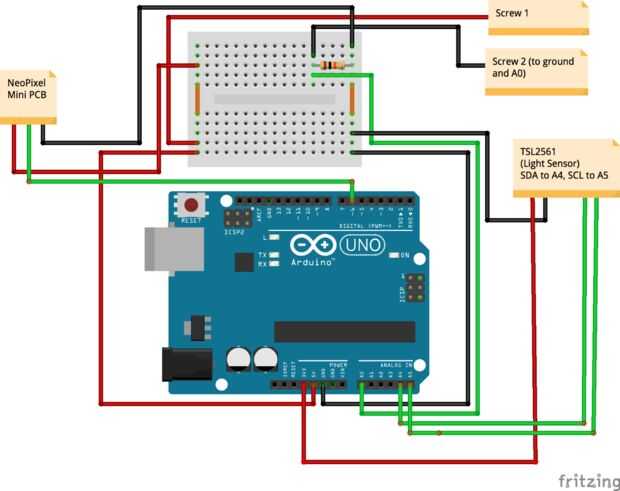

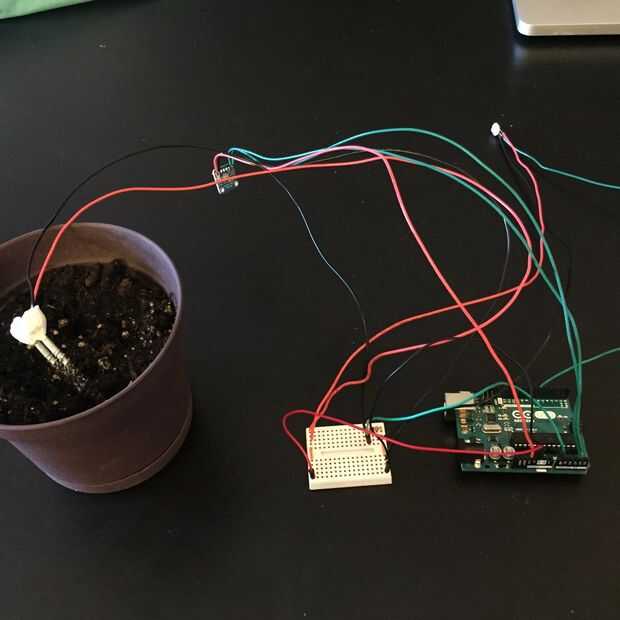

Aquí están las instrucciones paso a paso para construir la hoja de luz. Para obtener más ayuda, mirar las imágenes de arriba, que incluyen un esquema y una foto de mi configuración de aspecto desordenado.

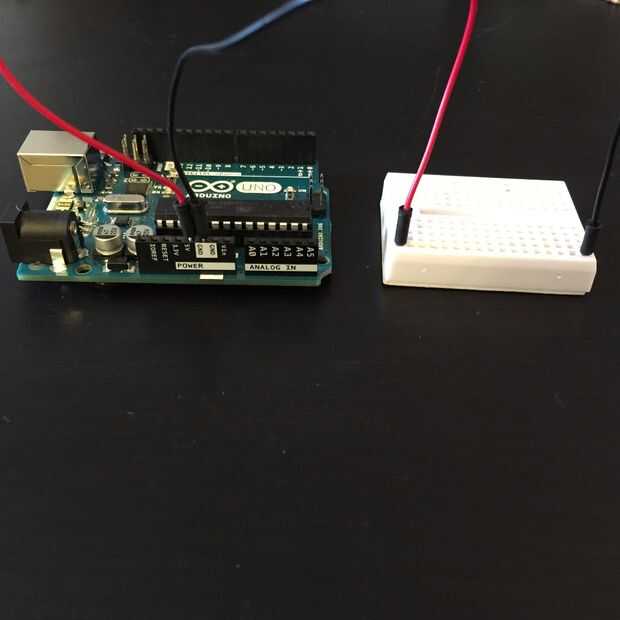

- Usar dos alambres de diseño para conectar una línea de la placa con 5V y otra línea a tierra.
- Utilice un pequeño alambre para conectar las líneas horizontalmente. Ahora cualquier momento que usted necesita energía, usted puede tomar de la fila del poder y cualquier momento que es necesario conectar a tierra, puede puntear en la fila de tierra.

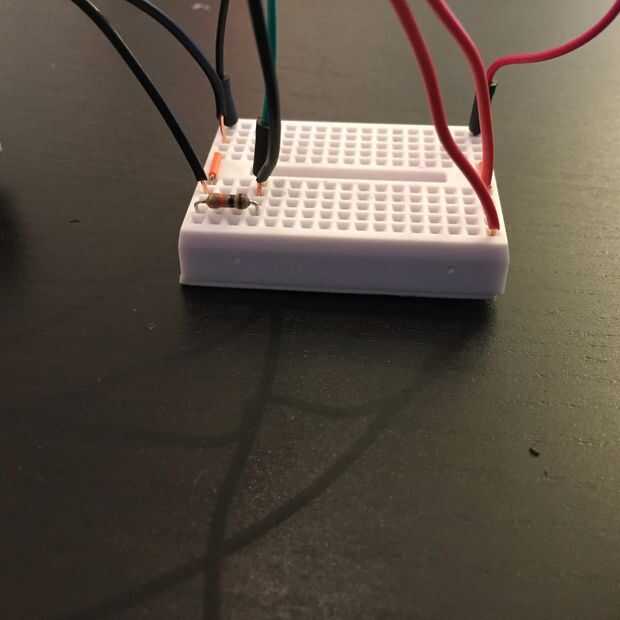

- Sensor de humedad. Un cable (rojo) entra en la fila de 5V en el protoboard. El otro (negro) entra en una nueva fila en la protoboard. Utilizar la resistencia de 10K ohm para conectar a tierra y otro cable de diseño para conectar a A0 (pin analógico 0).

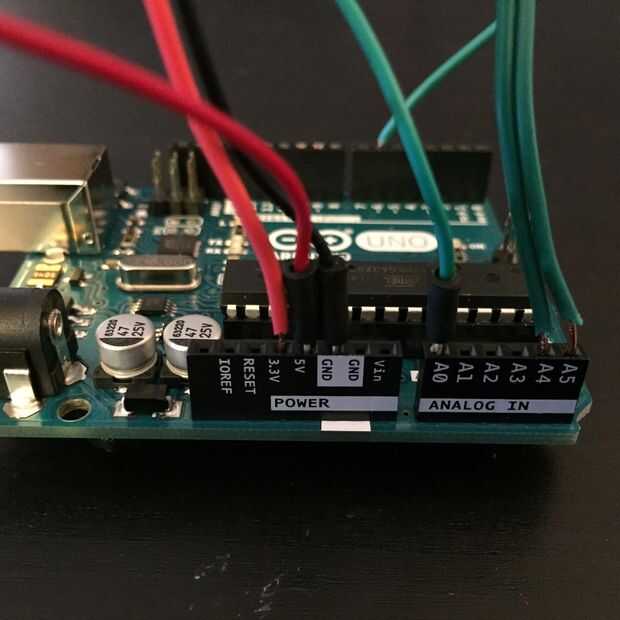

- Sensor de luz. Conecte Vin (rojo) a 3, 3V en Arduino (no la placa). Conectar el GND a tierra en el protoboard. Conectar SDA (verde) a A4 (pin analógico 4) y SCL (verde) a A5 (Analog pin 5).
- NeoPixel. 5V / + (rojo) se conecta a 5V en el protoboard. GND /-(negro) se conecta a tierra en el protoboard. DIN (verde) conecta a D6 (pin 6 del Digital)
