Paso 5:
Estoy usando un LED rojo que conectado al pin 13 insertando cuidadosamente el ánodo en el pin 13 y el cátodo a tierra. Tienen polaridad que significa que necesitaras conectar en el orden correcto. Hay muchas maneras de diferenciar entre el cátodo y el ánodo del LED, podemos decir mirando el LED cuidadosamente de muchas maneras.

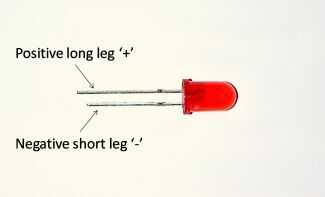

La pierna más larga será el cátodo y el más corto será el ánodo. Cuando examinamos el LED de la parte superior vemos los dos postes de metal, el más pequeño de los dos es el ánodo y el cátodo es más grande

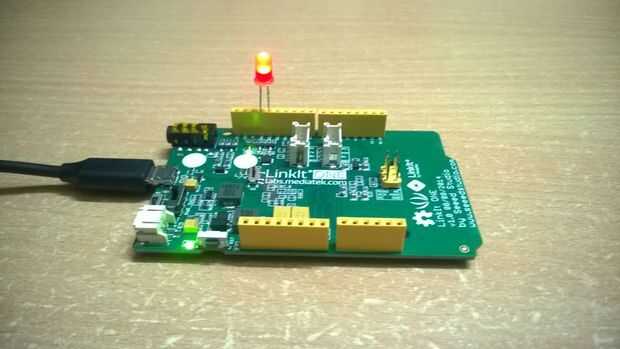

LinkIt uno tiene pines digitales y analógicos para entrada y salida. Aquí por defecto nuestro LED está conectado al pin 13. Para compilar y ejecutar que el sketch simplemente pulse el botón subir. En la salida, verá la transferencia es completa y el LED parpadea. Existe un pequeño LED en la placa que está también conectado al pin 13 así que si te no conecte un LED externo entonces que también funcionará para usted.
Ahora hemos implementado con éxito nuestro primer bosquejo a LinkIt uno. Y estamos dispuestos a hacer cosas más creativas con nuestro Comité de desarrollo de gran alcance "LinkIt uno".
